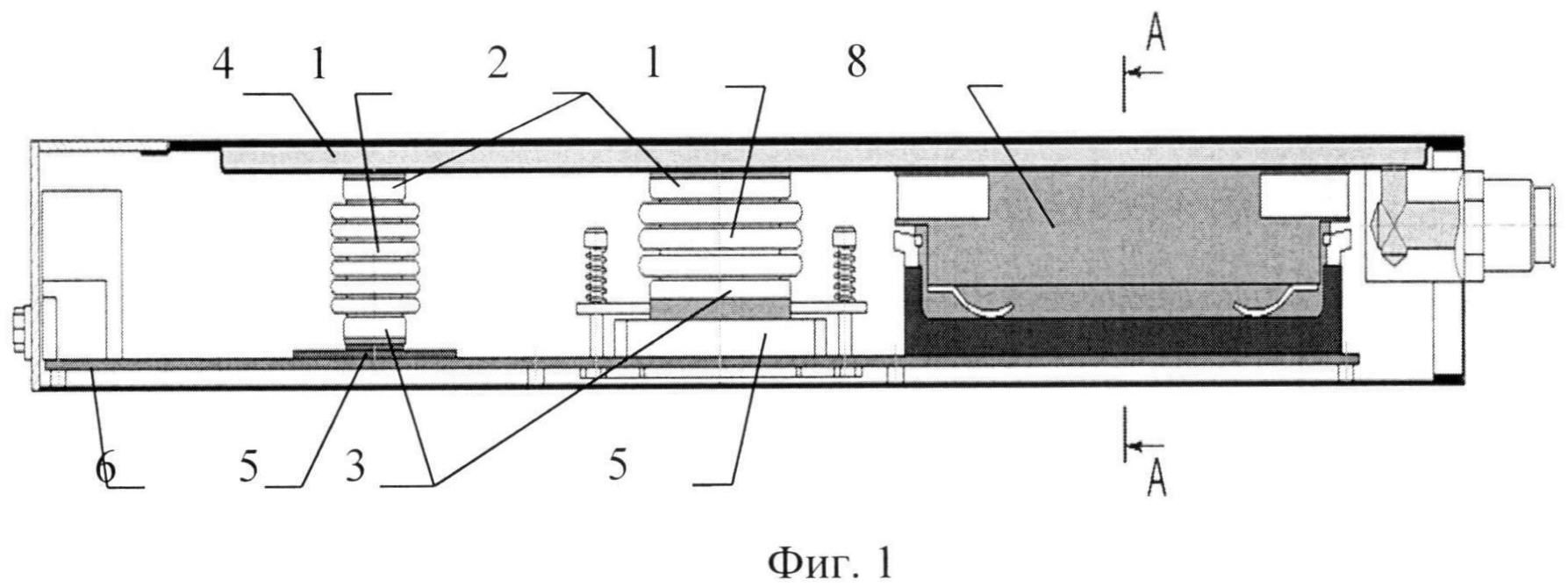

(54) ПАССИВНАЯ СИСТЕМА ОХЛАЖДЕНИЯ ЭЛЕКТРОННЫХ КОМПОНЕНТ ПЕЧАТНЫХ ПЛАТ (57) Реферат: Изобретение относится к области электроники, в частности к охлаждению теплонапряженных компонентов постоянно работающих электронных приборов, включая компьютеры, а также к области теплотехники, в частности к тепловым трубам. Техническим результатом является повышение эффективности охлаждения за счет снижения термического сопротивления переходных контактных зон. Пассивная система охлаждения электронных компонент печатных плат содержит тепловые трубы, зоны конденсации и зоны испарения которых через тепловые интерфейсы сопряжены с радиатором и поверхностями тепловыделяющих элементов печатных плат соответственно, тепловые трубы выполнены упругими, при этом для печатной платы, установленной горизонтально и параллельно радиатору, тепловые трубы расположены вертикально между каждым тепловыделяющим элементом и радиатором, а для печатных плат, расположенных перпендикулярно радиатору, тепловые трубы выполнены в виде параллелепипедов, боковые и верхние поверхности которых сопряжены с поверхностями микросхем этих плат и радиатором соответственно, причем боковые поверхности параллелепипедов являются зонами испарения, а верхние поверхности - зонами конденсации. 2 ил.
|
Описание изобретения к патенту
Изобретение относится к области электроники, в частности к охлаждению теплонапряженных компонентов постоянно работающих электронных приборов, включая компьютеры, а также к области теплотехники, в частности к тепловым трубам.
