Стандартные технические характеристики

Стандартные технические характеристики

Наименование модели	SSL703	SSL 704	SSL705	SSL706	SSL707	SSL709	SSL709V (OPT.)	SSL 711
Тип	Фронтальный
Силовой агрегат	Дизельный двигатель
Режим работ	Сидя
Объем	С шапкой м3	0.14	0.17	0.22	0.28	0.31	0.35	0.40
ковша	Геометрическая м3	0.11	0.13	0.18	0.22	0.24	0.27	0.31
Номинальная грузоподъемность кг		270	320	480	530	630	700	710	840
Опрокидывающая загрузка кг		540	640	960	1060	1260	1400	1420	1680
Время цикла гидросистемы сек	Подъем (с номинальной загрузкой)		5.0	4.3	4.9	5.2
	Разгрузка		2.7	2.3	2.8	2.9
	Опускание (пустой)		3.5	3.3	3.0	4.0
Скорость	Передний ход		9.0	11.5	12.0	10.0
движения	Задний ход км/ч		9.0	11.5	12.0	10.0
Максимальное тяговое усилие (с номинальной загрузкой) кН		9.8	10.8	15.7	17.7	22.5	24.5	29.4
Преодолеваемый	С загрузкой градусы		19		17	18	17	26
	Без загрузки			30		30	30	30

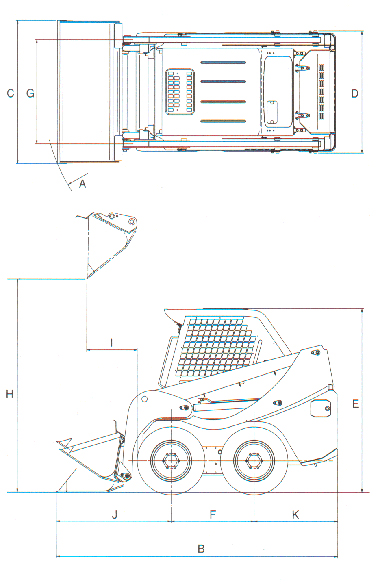

Минимальный радиус разворота вперед, стандартный ковш мм	А	1665	1685	2050	2090	2250	2300	2400
Минимальный радиус разворота назад мм		1000		1270	1380	1400	1420
Общая длина с ковшом на земле мм	В	2515		2830	3090	3160	3330
Вилы	Корпус погрузчика мм	D	895	1040	1180	1270	1535		1680
Общая ширина	Стандартный ковш мм	С	900	1050	1230	1420	1540	1670	1750
Колесная база мм	F	720		830	930		1040
Передний свес, ковш на земле мм	J	1075		1140	1260		1390
Задний свес мм	К	720		840	860		900
Ширина колеи передняя/задняя мм	G	740/740	825/825	965/965	1030/1030	1250/1250		1345/1345
Полная высота на уровне кабины мм	Е	1770	1830	1940	2040	1995
Полная рабочая высота мм		3110	3430	3660		4010
Высота до оси шарнира (при максимальном подъеме) мм		2390	2700	2835		3120
Максимальная высота разгрузки, высота в положении полной разгрузки мм	Н	1815	2130	2200		2400
Максимальный радиус разгрузки, высота в положении полной разгрузки мм	I	470	480	610		680
Угол крена (в транспортном положении) градусы		36	37	35		37
Угол разгрузки (максимальный) градусы		40	40	37		40
Дорожный просвет мм		155	170	185		220
Высота сцепного устройства		210	280	300		260
Эксплуатационная масса кг	1070	1120	1680	1750	2480	2720	2750	3340
Изготовитель			Kubota
модель		D782-K2B		V1505	V2403-M	V3300
тип			Четырехтактный с водяным охлаждением
Рабочий объем литры		0.778		1.498	2.434	3.318
Количество цилиндров		3	4	4	4
Диаметр/ход мм		67.0x73.6	78.0 х 78.4	87.0x102.4	98.0 х110.0
Номинальная выходная мощность	11,5 кВт при 2800 оборотах в минуту	20,1 кВт при 2400 оборотах в минуту	33,5 кВт при 2400 оборотах в минуту	47,8 кВт при 2500 оборотах в минуту
Максимальный крутящий момент	43,1 Н м при 2200 оборотах в минуту	90,0 Н м при 1600 оборотах в минуту	156,4 Н м при 1600 оборотах в минуту	210,7 Н_м при 1800 оборотах в минуту
Воздушный фильтр		Сухой, циклонного типа
Топливный насос				Плунжерного типа
Масляный фильтр			Полнопоточный / вращающийся картридж
Генератор переменного тока	0,48 кВт, 12 В переменного тока	0,36 кВт, 12 В	0,54 кВт, 12 В переменного тока
Пусковое устройство		2 В -1,2 кВт		12 В -1,4 кВт	12 В-2,0 кВт	12 В-3,0 кВт
Аккумулятор	1	12V/32AH/5h		1x12V/55AH/5h	1 х 12V	64AH/5h
Тип			Гидравлический привод
Насос HST	Тип			Аксиально-поршневой насос переменной производительности
	Производительность		0~16.4		0~43.5		0~45.9
Мотор HST	Тип				Трохоидный мотор постоянной производительности
	Производительность	195		311		195
Понижение			Одиночное понижение цепной передачей
Привод			4 ведущих колеса
Мосты	Передние/задние	С креплением на раме, полуразгруженный
	Тип	с усиленным грунтозацепом
Тормозная	Рабочий тормоз	Торможение вала мотора HST, дисковые тормоза мокрого типа
система	Стояночный тормоз	Блокировка педали рабочего тормоза
Система рулевого управления	С бортовым поворотом, независимые колеса левого и правого бортов
Механизм погрузки и система сцепления	Гидравлическая система автоматического выравнивания ковша
Цилиндр стрелы (диаметр/ход, мм)2 шт.	45x602	50x703	60x715	63x843
Цилиндр ковша (диаметр/ход, мм) 2 шт	45x345	50x386	60x445	63x510
Основной насос	Тип	Шестеренчатый насос
	Рабочий объем	9.08	16.8	22.8	27.8
Питающий насос	Тип	Шестеренчатый насос
	Рабочий объем	9.08	16.8	22.8	27.8
Главный регулирующий клала	Установленное разфузочное давление МПа	12.3	14.7	17.2	16.7
У головы оператора при максимальных оборотах ДБ (А)	85	86	87	88	—
В стандартном режиме перемещения	68	67	72	73	—

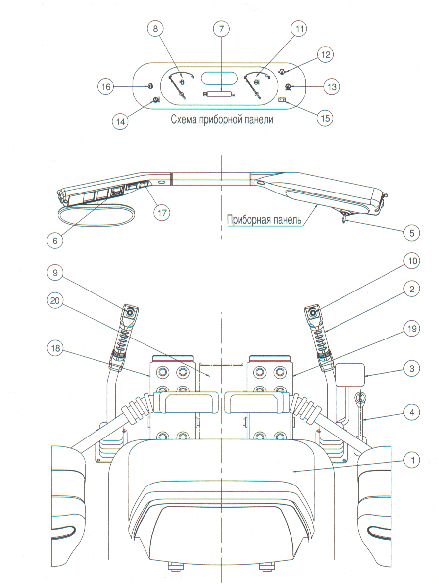

Стандартное и дополнительное оборудование

1 Сиденье оператора

2 Рычаг рулевого управления

3 Высота мачты при опущенных вилах

4 Рычаг акселератора

5 Включатель пускового устройства

6 Включатель пускового устройства

7 Часомер

8 Указатель уровня топлива

9 Включатель указателей поворота

10 Кнопка звукового сигнала

11 Индикатор температуры двигателя

12 Индикатор давления масла в двигателе

13 Индикатор давления в масляном фильтре системы гидростатической трансмиссии

14 Индикатор температуры в шяном фильтре системы гидростатической трансмиссии

15 Индикатор заряда аккумулятора

16 Индикатор перегрева двигателя

17 Индикатор перегрева двигателя

18 Педаль стрелы

19 Педаль ковша

20 Дополнительная педаль

Заправка при обслуживании
Модель	SSL703 SSL704	SSL705 SSL706	SSL707 SSL709	SSL709V (ДОП.)	SSL 711
Охлаждающая жидкость (двигатель и радиатор)	л.	2.9	4.5	6.6	9.3	9.3
Топливный бак	л.	20.0	32.0	40.0v	40.0	75.0
Картер двигателя	л.	3.I	5.0	9.0	13.0	13.0
Корпус трансмиссии (HST)	л.	19.0	24.0	44.0	44.0	54.0
Бачок гидравлической жидкости	л.	12.0	16.0	24.0	24.0	27.0

Модель	SSL703 SSL704	SSL705 SSL706	SSL707 SSL709	SSL709V (ДОП.)	SSL711
Прочное сиденье оператора	СТАНД.
Лобовое стерло	-	ОРТ
Обогреватель	-	ОРТ
Набор ручных инструментов	СТАНД.
Потолок с просмоленным экраном	СТАНД.
Заднее стекло	-	ДОП.
Зеркало кабины	СТАНД.
Предохранительные рычаги сиденья	СТАНД.
Стальная кабина с передней дверью	-	ДОП.
Индикатор загрязненности воздушного фильтра	СТАНД.
Вспомогательные модули гидравлических клапанов (3-золотниковый)	ДОП.
Краска для корпуса (белая)	ДОП.
Воздушный фильтр Сусгорас	СТАНД.
Двухэлементный воздушный фильтр	-	ДОП.
Крышка топливного бака с замком (антивандальное исполнение)	ОРТ.	ДОП.
Гидравлический механизм выравнивания ковша	СТАНД.
Гидравлический регулирующий клапан (2-золотниковый)	STD	СТАНД.
Рычаг управления, оснастка	-	ДОП.
Устройство с подъемной серьгой	ДОП.
Система блокировки педали погрузки	СТАНД.
Пылезащитный экран масляного радиатора	-	ДОП.
Покрытие педали	-	ДОП.
Ребристый пластинчатый радиатор	-	-	ДОП.
Пылезащитный экран радиатора	ДОП.
Система быстрого крепления ТСМ	СТАНД.
Нижний щиток (защита)	СТАНД.	ДОП.	СТАНД.
Уникальные шины с обрезиненным ободом	ДОП.
Обод колеса, оцинкованный	ДОП.
Обод колеса, выступающий	ДОП.
Педаль оснастки	ДОП.
Звуковой индикатор помехи сзади	ДОП.
Педаль стрелы	СТАНД.
Педаль тормоза	СТАНД.
Педаль ковша	СТАНД.
Комбинированный измерительный прибор: часомер, индикатор давления масла в двигателе, температура воды в двигателе, индикатор давления масла в гидростатической трансмиссии, индикатор температуры масла в гидростатической трансмиссии, уровень топлива, индикатор заряда аккумулятора	СТАНД.
Звуковой сигнал и переключатели	СТАНД.
Переключатель освещения	СТАНД.
Переключатель стартера (включает переключатель накала)	СТАНД.
Переключатель сигналов поверота	СТАНД.
Стоп-сигналы	СТАНД.
Передние фонари	СТАНД.
Стояночный фонарь	СТАНД.
Задний рабочий фонарь	ДОП.
Задние фонари	СТАНД.
Указатели поворота (передние и задние)	СТАНД.
Ковш, для мусора	СТАНД.
Ковш, усиленный, для мусора	-	ДОП.
Ковш, двусторонний	-	ДОП.
Ковш, общего назначения	ДОП.
Ковш, общего назначения, оцинкованный	-	ДОП.
Ковш, общего назначения, двусторонний	-	ДОП.
Ковш, общего назначения, двусторонний, оцинкованный	-	ДОП.
Ковш, общего назначения, из нержавеющей стали	-	ДОП.
Ковш с зубьями	ДОП.
Ковш, легкий	ДОП.
Ковш, боковина типа А	ДОП.	-
Ковш, боковина типа	ДОП.	-
Ковш, боковина типа С	ДОП.	-
Отвал	ДОП.
Вильчатый захват, промышленные поддоны	ДОП.
Вильчатый захват, общего назначения	ДОП.
Вильчатый захват, общего назначения, с крюками	ДОП.
Вильчатый захват, для земляных работ	ДОП.
