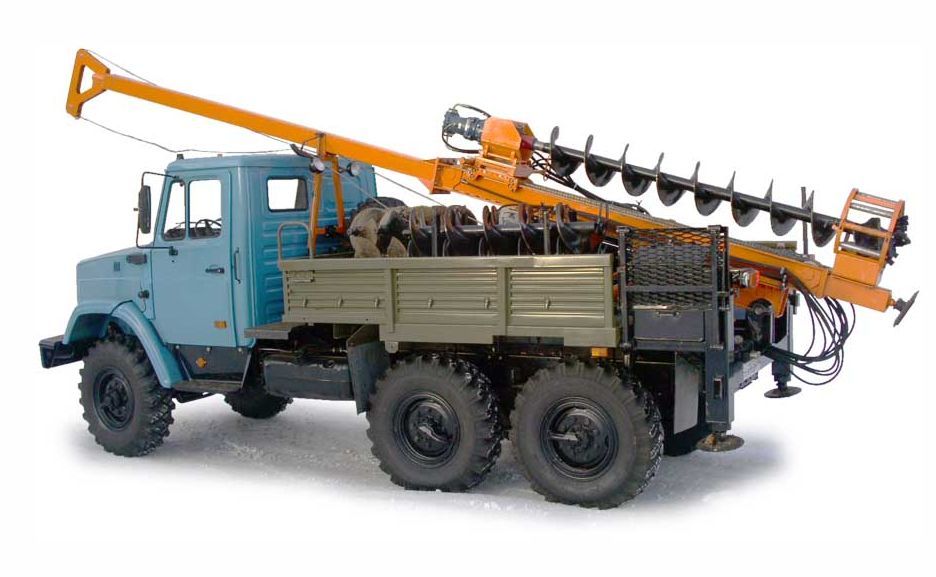

Бурильная машина БГМ

Технические параметры

Параметры

БГМ-11

БГМ-11-01

БГМ-12

БГМ-13

Машина бурильная геологоразведочная

Базовая машина

ГАЗ 3308

ГАЗ 33081

Урал-43206

КамАЗ-4326

Масса полная, кг, не более:

6050

6400

12380

12300

Бурильное оборудование

Тип привода подачи и вращения бурового инструмента

гидравлический

Условная глубина бурения шнеками скважин Ш0,3 м в немерзлых грунтах III категории, м, не менее

35

Максимальный диаметр бурения шнеками, мм, не менее**

300

Продольный ход вращателя, м, не менее

3,3

Поперечный ход вращателя, м, не менее

0,5

Угол бурения, град.

60…95

Номинальная частота вращения бурильного инструмента, мин-1:
- на 1 передаче
- на 2 передаче



0…65
0…130

Максимальный крутящий момент на бурильном инструменте, Н•м (кгс*м), не менее:
- на 1 передаче
- на 2 передаче

4040 (412)
2020 (206)

Расчетная максимальная осевая нагрузка на бурильном инструменте, кН (кг):
- при заглублении
- при выглублении



20 (2038)
40 (4077)

Скорость подачи бурильного инструмента, м/сек

0…1,25

Диаметр «свободного похода» между зажимами подвижного хомута в разжатом состоянии, мм, не менее

-

219

Усилие зажима обсадных труб, кН (кг), не менее

-

68,5(7000)

Усилие подачи подвижного хомута, кН (кг), не менее:
- при заглублении
- при выглублении


-
-


39(4000)
39(4000)

Длина бурильных труб, м, не более

-

2,5

Диаметр бурильных (колонковых) труб, мм

-

33,5…146

Диаметр «свободного прохода» между ползунами спайдера, мм, не менее:
- в рабочем разжатом положении
- в нерабочем положении (откинутое состояние)

-

Усилие зажима бурильных труб, кН (кг), не менее

-

Крановое оборудование

Тип привода грузоподъемного механизма

гидравлический

Высота подъема грузового крюка, м., не менее

5

Максимальная грузоподъемность кранового оборудования, кг, не менее:
- при пустом барабане
- при полном барабане



2000
1500

Машина предназначена для вертикального и наклонного бурения скважин шнековым буром при гидрогеологических, инженерно-геологических, геофизических, структурно-поисковых и строительных работах в грунтах до VI категории по СНиП IV-2-82, включая вечномёрзлые, а также высоко насыщенные влагой, с наличием плывунов и линз. Эксплуатация машины допускается в районах с умеренным климатом в интервале температур окружающего воздуха от минус 40є С до плюс 40є С.
• Шнековое бурение
• Бурение пустотелым шнеком
• Колонковое бурение
• Бурение с промывкой
• Бурение с продувкой
