Устройства защитного отключения
УЗО NFIN
Аппарат предназначен для защиты человека от поражения электрическим током (током утечки) при случайном прикосновении к токоведущим частям или поверхности оборудования.
Применение УЗО эффективно также в целях предотвращения возгорания и пожаров из-за неисправности электропроводки, для защиты индивидуальных приборов потребителя (стиральная машина, электрическая плита. водонагреватель и т. д.). Кроме того УЗО применяется для комплектации вводно-распределительных устройств (ВРУ), силовых и распределительных щитов, предназначенных для электроснабжения многофункциональных потребителей.
|

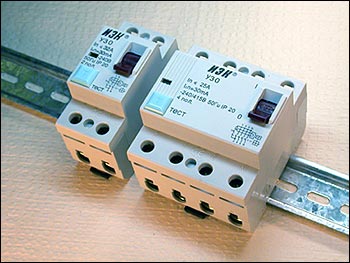

Рис. 1.5.1 |
Структура условного обозначения устройств защитного отключения NFIN
| ||||||||
УЗО |
| NFIN |
| 16 |
| 2 |
| 030 |
|
|
|
|
|
|
|
|
|
номинальный отключающий | ||||||||
| ||||||||
количество полюсов | ||||||||
| ||||||||
номинальный ток In (А) | ||||||||
| ||||||||
Марка УЗО | ||||||||
|
n (мА) (ток утечки)
Основные технические параметры
устройств защитного отключения NFIN
| ||
параметры | число полюсов | |
2p | 4p | |
| ||
Номинальное рабочее напряжение (В) | 230/400 | |
| ||
Рабочая частота (Гц) | 50 | |
| ||
Номинальный ток In (А) | 16, 25, 32, 40, 63, 80, 100 | 16, 25, 32, 40, 63, 80, 1000 |
| ||
Отключающий дифференциальный ток I | 10, 30, 100, 300 | 30, 100, 300, 5000 |
| ||
Не отключающий дифференциальный ток I | 0,5 | |
| ||
Время срабатывания от тока утечки не более (сек) | при 1 | |
| ||
Коммутационная способность не менее (А) | 1500 | |
| ||
Степень защиты | IP20 | |
| ||
Максимальное сечение провода, присоединяемого к клеммам (мм2) | 50 | |
| ||
Механическая износостойкость | 1000 операций переключения | |
| ||
Электрическая износостойкость | 4000 операций переключения | |
| ||
Диапазон рабочих температур | -25…+40°C | |
|
n (мА)
no (мА)
n –0,2c.; при 2
n –0,1c.; при 5
n –0,027c.

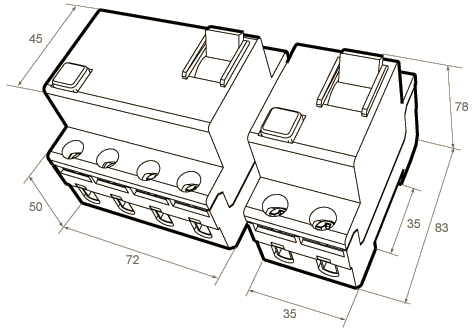

Габаритные размеры
|
Рис. 1.5.2 |
Продукция сертифицирована и соответствует требованиям безопасности по ГОСТ Р50807-95.
УЗО 22
Устройство защитного отключения (УЗО 22) — это быстродействующий защитный выключатель, реагирующий на дифференциальный ток (ток утечки) в проводниках, подводящих электроэнергию к защищаемой установке и имеющий встроенную защиту от сверхтоков (токов короткого замыкания и токов перегрузки).
Крепежная рейка должна иметь ширину 35±0,35мм.
Контактные зажимы устройства обеспечивают присоединение как медных, так и алюминиевых проводников сечением от 1 до 10мм2.
Стандартное исполнение УЗО22 выполнено на автоматических выключателях ВА 66-29, c индексом (Е) — на ВМ 40.
|

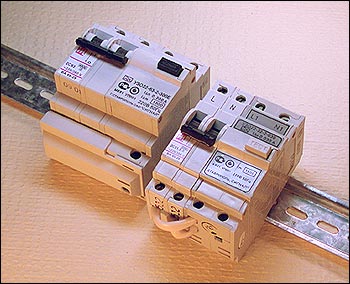

Рис. 1.5.3 |
Структура условного обозначения устройств защитного отключения УЗО 22
| ||||||||
УЗО |
| 22 |
| 40 |
| 2 |
| 030E |
|
|
|
|
|
|
|
|
|
номинальный отключающий | ||||||||
| ||||||||
количество полюсов | ||||||||
| ||||||||
номинальный ток In (А) | ||||||||
| ||||||||
Марка УЗО | ||||||||
|
n (мА) (ток утечки)
Основные технические параметры
устройств защитного отключения УЗО 22
| |
Номинальное напряжение Un (В) | 220 |
| |
Номинальная частота (Гц) | 50 |
| |
Мощность, потребляемая устройством при Un (ВА) не более | 0,33 |
| |
Номинальный не отключающий дифференциальный ток I | 0,5 |
| |
Максимальное время отключения Тn при номинальной нагрузке и наличии дифференциального тока от I | 0,04 |
| |
Номинальная включающая и отключающая способность Im (А) | 1500 |
| |
Номинальная включающая и отключающая способность по дифференциальному току I | 1500 |
| |
Предельный не отключающий ток в режиме сверхтоков | 5In |
| |
Время отключения в режиме сверхтоков 10In не более | 0,1 |
| |
Время отключения при перегрузке 1,45In не более | 3600 |
| |
Диапазон рабочих температур | -10 … +40°С |
|
n (мА)
n до 0,25А не более
m (А)

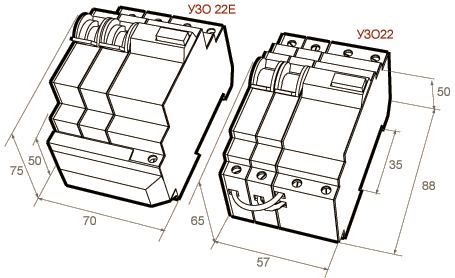

Габаритные размеры
|
Рис. 1.5.4 |
Продукция сертифицирована.
УЗО-Д40
Устройство предназначено для применения в электрических цепях переменного тока частоты 50Гц с глухозаземленной нейтралью номинальным напряжением не выше 220В и номинальным током не более 40А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или непреднамеренном контакте с открытыми проводящими частями электроустановок, а также для предотвращения возгораний и пожаров.
УЗО-Д40 — это электромеханическое устройство не имеющее собственного потребления электроэнергии. УЗО-Д40 сохраняет работоспособность, т. е. осуществляет защиту людей от поражения электрическим током и возгораний при любых колебаниях и даже отсутствии напряжения в сети — например, при обрыве фазного или нулевого проводников.
|

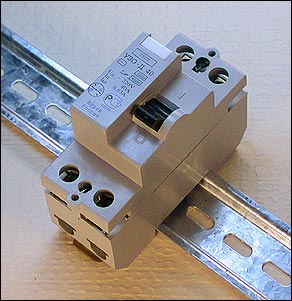

Рис. 1.5.5 |
Структура условного обозначения устройств защитного отключения УЗО-Д40
| ||||||||||||
| УЗО-Д40 |
| АС |
| 2 |
| 1 |
| 16 — |
| УХЛ4 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
климатическое исполнение | ||||||||||||
| ||||||||||||
номинальный ток | ||||||||||||
| ||||||||||||
значение номинального отключающего | ||||||||||||
| ||||||||||||
число полюсов | ||||||||||||
| ||||||||||||
тип защитной характеристики | ||||||||||||
| ||||||||||||
обозначение типа устройства | ||||||||||||
|
Основные технические параметры
устройств защитного отключения УЗО-Д40
| |
Номинальное напряжение Un (В) | 220 |
| |
Номинальная частота (Гц) | 50 |
| |
Номинальный не отключающий дифференциальный ток I | 0,5 |
| |
Максимальное время отключения Тn при номинальной нагрузке и наличии дифференциального тока от I | 0,04 |
| |
Номинальная включающая и отключающая способность Im (А) | 1500 |
| |
Номинальная включающая и отключающая способность по дифференциальному току I | 1000 |
| |
Уставка по току утечки, мА | 10 (для 16А), |
| |
Сечение присоединяемых проводников, мм | 1,5…25 |
| |
Срок службы, лет | 10 |
| |
Диапазон рабочих температур | -25 … +40°С |
|
n (мА)
n до 0,25А не более
m (А)
Габаритные размеры
|
Рис. 1.5.6 |
