Виды топологий СПД Технические и программные средства СПД поддерживают следующие виды структуры:
1) структура с т. н. «ячеистой» топологией, в которой узлы СПД (концентраторы информации КИ‑6М) соединяются выделенными каналами или линиями связи по принципу «точка-точка»;
2) структура с т. н. топологией «шина», в которой узлы СПД соединяются с сервером СПД многоточечным (групповым) каналом связи.
Ячеистая топология позволяет строить СПД с разнообразной организацией каналов информационной связи. Примеры структур СПД с ячеистой топологией приведены на рис.2.1.

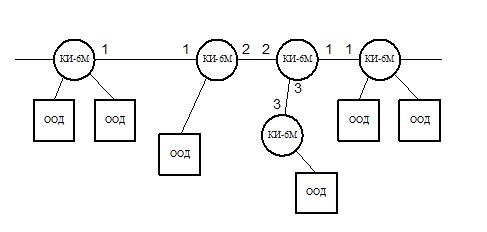

а) линейная;

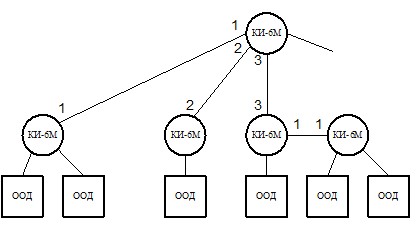

б) радиальная;

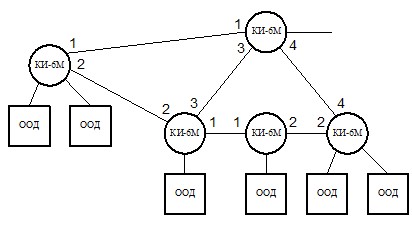

в) кольцевая
Рис.2.1. Варианты структур СПД с ячеистой топологией.
Концентраторы информации в СПД с ячеистой топологией должны соединяться между собой одноименными каналами, т. е. окончания канала связи, соединяющего два концентратора, должны подключаться к разъемам «КАНАЛЫ», имеющим одинаковые номера (например «КАНАЛ 2» - «КАНАЛ 2»). Нарушение этого принципа приводит к неправильной работе маршрутизации пакетов в СПД.
