Фильтры грубой и тонкой очистки топлива дизельных двигателей
Как устроен и работает фильтр предварительной очистки топлива?
Топливный фильтр предварительной (грубой) очистки топлива двигателя автомобиля КамАЗ-5320 (рис.77, а) состоит из корпуса 10, к которому при помощи болтов 7 и фланца 8 с уплотнительной прокладкой 9 прикреплен стакан-отстойник 2 со сливной пробкой 1. В корпусе установлен распределитель топлива 6, сетчатый фильтрующий элемент 4 с отражателем 5 и успокоителем 3. Во время работы двигателя топливо подводится в фильтр по топливопроводу через штуцер 11, направляется в распределитель 6 и стекает через успокоитель 3 в стакан-отстойник, где из него выпадают крупные примеси и вода. Далее топливо, поднимаясь, проходит сетчатый фильтрующий элемент 4, где очищается и по центральному топливоотводящему штуцеру поступает в топливоподкачивающий насос.

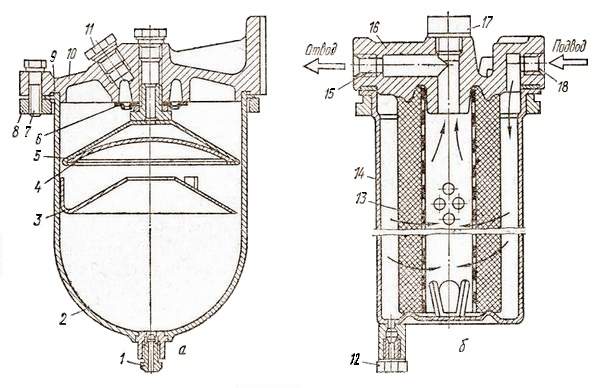

Рис.77. Фильтр грубой очистки топлива:
а – автомобиля КамАЗ-5320; б – двигателя ЯМЗ-236.
В двигателе ЯМЗ-236 фильтр грубой очистки топлива (рис.77, б) состоит из корпуса 14 с крышкой 16. Внутри корпуса установлен фильтрующий элемент 13, представляющий собой дырчатый металлический каркас с навитым на него ворсистым хлопчатобумажным шнуром. Топливо подводится в корпус через штуцер 18 и, проходя между витками шнура, очищается и по топливоотводящему штуцеру 15 отводится в насос низкого давления. Открутив пробку 17, удаляют воздух при смене фильтрующего элемента, а открутив пробку 12 – отстой из корпуса фильтра.
