ГБПОУ «ПОВОЛЖСКИЙ ГОСУДАРСТВЕННЫЙ КОЛЛЕДЖ»
У Т В Е Р Ж Д А Ю
Зам. директора по УМР
________________
____ ________________ 2016г.
ЭКЗАМЕН (КВАЛИФИКАЦИОННЫЙ)
по ПМ. 04. Разработка и моделирование несложных систем автоматизации с учетом специфики технологических процессов
220703Автоматизация технологических процессов и производств (по отраслям)
Вариант 1
КОМПЕТЕНТНОСТНО-ОРИЕНТИРОВАННОЕ ЗАДАНИЕ № 1
Вы получили технические задания, представленные ниже. Внимательно изучите источники.
Вам необходимо провести анализ условий выбора регулятора и выбрать тип регулятора на основании ориентировочных сведений о проектируемом объекте с учетом критерий.
Ориентировочные сведения представлены в таблице ниже, критерии смотреть в приложении к заданию. Критерий определяется отношением времени запаздывания к постоянной времени объекта.
Ориентировочные сведения об объекте: | Выбранный тип регулятора |
| объект регулирования уровня с небольшим запаздыванием время запаздывания ф = 1,5с. постоянная времени объекта Т = 20 ч 30 с. . |
Выбранный тип регулятора занести в бланк ответов
КОМПЕТЕНТНОСТНО-ОРИЕНТИРОВАННОЕ ЗАДАНИЕ № 2

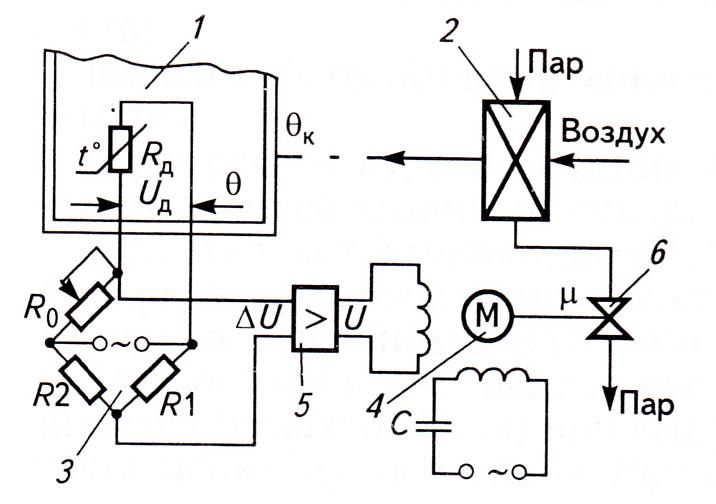

Вам необходимо составить функциональную схему и рассчитать передаточную функцию составленной схемы по приведенной ниже принципиальной схеме САР температуры. Для этого необходимо познакомиться с описанием работы схемы, представленной ниже.
Функциональную схему изобразить чертежными принадлежностями на бланке ответов. Рассчитанную передаточную функцию записать на бланке ответов.
Схема представляет собой САР температуры в помещении. Объектом регулирования (ОР) в данной системе является помещение, для которого регулируемая величина — температура внутри помещения, регулирующее (управляющее) воздействие — температура воздуха поступающего из калорифера, возмущающее воздействие — изменения внешних факторов (в общем случае изменение температуры атмосферного воздуха, его влажности, скорости ветра). При исследовании системы в качестве основного возмущения следует рассматривать изменение температуры окружающего воздуха.
Воспринимающим органом — ВО (датчиком, чувствительным элементом) в данной САР является терморезистор Rд, включенный в мостовую схему, обеспечивающую с помощью резистора R0 задание необходимого значения температуры в помещении и выполняющую также функции сравнивающего органа — СО (элемента сравнения). Усиление сигнала разбаланса Д U (сигнала рассогласования) измерительной мостовой схемы обеспечивается посредством усилителя. Усиленный сигнал U обеспечивает вращение двухфазного исполнительного двигателя, который изменяет перемещение клапана (заслонки) на трубопроводе подачи пара в калорифер, чем достигается изменение температуры воздуха на входе калорифера — регулирующего воздействия на объекте регулирования.
1-помещение; 2-теплообменник (калорифер); 3- измерительная мостовая схема; 4- двухфазный исполнительный двигатель; 5- дифференциальный магнитный усилитель; 6- клапан (заслонка)
КОМПЕТЕНТНОСТНО-ОРИЕНТИРОВАННОЕ ЗАДАНИЕ № 3
Оценить устойчивость системы (эргономическую характеристику) по расположению корней характеристического уравнения на комплексной плоскости. Результат занести в бланк ответа.
Председатель комиссии________ Преподаватель______
____________________2016 г. _____________________2016г.
