Производство строительного, транспортирующего,
сушильного, обеспыливающего оборудования
Обеспыливающее оборудование

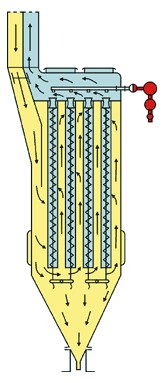

Фильтры рукавные:
Предназначены для обеспыливания различных промышленных газов, отходящих из технологических установок, работающих в различных отраслях промышленности : строительных материалов, цементной, металлургической, химической и т. д.
поставляется в двух вариантах исполнения :
- с рабочей температурой газов до 140 град. С
- с рабочей температурой газов до 220 град. С
ФРБ1 - площадь фильтрации 35 кв. м,производительность 3150м. куб/ч,
габариты 2200*3100*4500
ФРБ2 —площадь фильтрации 60 кв. м,производительность 5400м. куб/ч,
габариты 2200*3100*5700
ФРБ3 —площадь фильтрации 90 кв. м,производительность 8100м. куб/ч,
габариты 2200*3100*6800
ФР 10 — площадь фильтрации 10 кв. м,производительность 1000м. куб/ч,
Циклоны:
Предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива), а также сжигания воздуха в различных отраслях промышленности (чёрной, цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов).
Тип установки ЦН15.УП
Технические характеристики 300-1 400-1 500-1 600-1 700-1 800-1 900-1
Производительность, мі/час, при w=2,5м/сек 630 1100 1800 2500 3200 4500 5700
Производительность, мі/час, при w=4м/сек 1000 1800 2800 4100 5500 7200 9200
Масса, кг 170 260 370 500 650 800 980
Рабочий объём бункера, мі 0,17 0,17 0,21 0,33 0,47 0,56 0,64
Тип установки ЦН15.2УП
Технические характеристики 300-2 400-2 500-2 600-2 700-2 800-2 900-2
Производительность, мі/час, при w=2,5м/сек 1270 2300 4500 5100 6900 9000 11400
Производительность, мі/час, при w=4м/сек 2000 3600 5600 8100 11100 14400 18300
Масса, кг 270 440 660 870 1120 1440 1780
Рабочий объём бункера, мі 0,2 0,31 0,5 0,6 0,83 1,15 1,45
Тип установки ЦН15.4УП
Технические характеристики 400-2 500-2 600-2 700-2 800-2 900-2
Производительность, мі/час, при w=2,5м/сек 4500 7000 10200 13800 18100 22800
Производительность, мі/час, при w=4м/сек 7200 11300 16300 22000 28900 36600
Масса, кг 820 1190 1650 2160 82800 3510
Рабочий объём бункера, мі 0,54 0,77 1,11 1,5 2,27 2,28

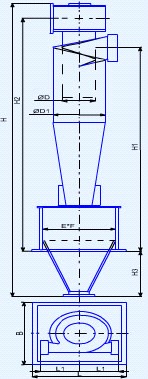

Основные установочные размеры
300-1 400-1 500-1 600-1 700-1 800-1 900-1
D 300 400 500 600 700 800 900
D1 172 230 290 350 410 470 530
H 2493 3000 3665 4382 5088 5704 6310
H1 1770 2162 2615 3120 3612 4015 4408
H2 2003 2376 3010 3593 4166 4649 5122
H3 360 360 460 560 660 760 860
B 692 692 790 930 1032 1115 1230
L 692 692 790 930 1032 1115 1230
L1 230 230 360 420 480 540 600
E 600 600 700 800 900 1000 1100
F 600 600 700 800 900 1000 1100
Транспортирующее оборудование
Конвейеры винтовые - предназначены для горизонтального и наклонного транспортирования мелкокусковых, зернистых, пылевидных сухих материалов.
Это стационарное устройство имеющее винт, вращающийся в пылеплотном желобе, который обеспечивает хорошую герметичную защиту. Также состоит из привода, смонтированного на отдельной раме, головного концевого подшипников, устанавливаемых на передней и задней стойках, секций желобов, соединенных между собой фланцами, подвесных подшипников, секций винтов и крышек. Длина желоба может быть от 3 до 32 метров с дискретностью 2м. Конвейера могут иметь два варианта расположения привода подающего винта: толкающий, тянущий. При толкающем варианте привод располагается со стороны загрузочного окна, при тянущем расположение привода со стороны разгрузочного окна.
Технические характеристики КВ2016Б КВ3225А КВ4032А
Диаметр винта, мм 200 320 400
Максимальный угол наклона, град. 20 20 20
Шаг, мм 160 220 320
Длина желоба, м 2 — 32 2 — 32 2 — 32
Установленная мощность, кВт 2,2 — 4 2,2 — 22 7,5 — 22
Частота вращения, об./мин. 75 75 75
Производительность конвейера при коэффициенте заполнения, мі/ч 4 12,5 32
Производительность конвейера при коэффициенте заполнения, мі/ч 5 16 40
Производительность конвейера при коэффициенте заполнения, мі/ч 6,3 25 50
Масса без шкафа управления, кг 359 - 448-
1666 2843 2100

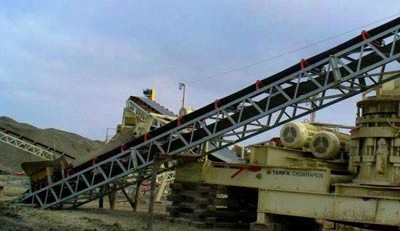

Конвейеры ленточные - применяются для транспортирования не пылящих сыпучих материалов (щебень, гравий, песок и т. д)
Не заменимы в строительной и аграрной промышленности. Позволяет транспортировать материал на больших отрезках расстояния, за короткий промежуток времени. Если, есть необходимость рабочую часть конвейера можно сделать закрытой, всё зависит от категории транспортируемого груза. Могут иметь различную длину от 5-60 метров, ширину ленты от 200-1000 мм.
Технические характеристики
Производительность, т/час до 1000
Ширина ленты, мм от 200...1000
Толщина, мм от 6...20
Скорость движения ленты, м/с до 6
Привод мотор-редукторы, традиц. приводы
Конструктивные особенности стационарные, передвижные, закрытого, герметичного
исполнения и др. конструктивные особенности
в зависимости от техзадания
*** Запасные части к конвейерам :
-ролики
-роликоопоры
-приводные, натяжные барабаны
Элеваторы ковшовые ленточные - предназначены для вертикального транспортирования насыпных мелкокусковых и порошкообразных материалов. В зависимости от высоты транспортирования и объёма массы насыпного груза, элеваторы оснащаются приводами различной мощности. Преимуществом является возможность транспортирования материалов различных фракций на значительную высоту. Конструкция привода позволит регулировать производительность. Возможна модификация ковшей под условия заказчика. Элеваторы применяются в строительной, стеклокерамической, металлургической, химической, горнодобывающей и других отраслях промышленности.
Технические характеристики ЭЛГ 160 ЭЛГ 250 ЭЛГ320
Производительность, мі/ч 10,1 32,2 51,6
Тип ковша*** глубокий глубокий глубокий
Ширина ковша, мм 160 250 320
Шаг между ковшами, мм 500 320 400
Диаметр натяжного барабана, мм 320 400 400
Обёмная масса материала, m/мі 0,8-2,0 0,8-2,0 0,8-2,0
Максимальный размер кусков
транспортируемого материала, мм
до 10% 50 70 90
до 25% 40 55 70
до 50% 30 40 55
до 75% 25 35 45
до 100% 20 30 45
Ёмкость ковша, мі 0,9 2,8 5,6
*** По требованию заказчика возможна поставка с
мелким ковшом
Элеваторы цепные - применяются для транспортировки сыпучих, пылевидных, зернистых, мелкокусковых и среднекусковых сухих грузов.
Технические
характеристики ЦО-250 ЦС-320М ЦС-400М
Тип цепи пластинчатая
Шаг ковшей, мм 200 250 320
Ширина ковша, мм 250 320 400
Скорость движения, м/ 0,63 0,54 0,54
Ёмкость ковша, л 2 4 7,8
Производительность,
мі/час 28 50 80
Максимальная высота
элеватора, м 5,5...33,5 30,7 37,8
**Запасные части к элеваторам:
- ковши
-барабаны натяжные
-барабаны приводные
-подшипниковые узлы
-секции
Сушильное оборудование

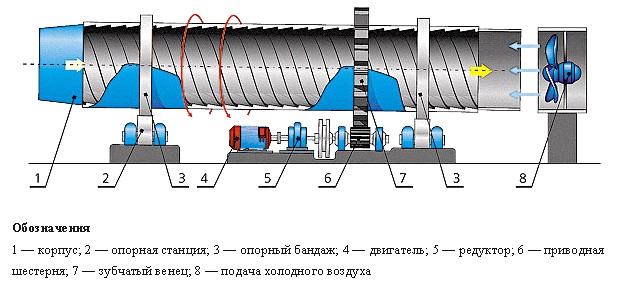

Сушильные барабаны - предназначены для сушки сыпучих материалов топочными газами. Применение находят в производстве строительных материалов, в различных линиях для тепловой сушки известняка, глины, песка, мела и других сыпучих материалов размером частиц до 60 мм.
Технические характеристики
БС 1,0
Длина корпуса барабана, мм 4000 6000 8000 10000 12000
Производительность по
кварцевому песку при
начальной влажности 10%,
конечной влажности 0,5 ,
тонн/час 1 - 2,2 2,5 - 3,5 3,5 -4,5 4,5 — 5,5 5,5 - 6,5
Объем корпуса барабана, м3 3,14 4,72 6,28 7,85 9,42
Масса, кг 2320 2970 3620 4270 4920
Частота вращения барабана 3,7 / 5 / 7,5 об / мин
Угол наклона корпуса барабана
к горизонту 1-4 град
Редуктор 1 Ц2У-160-40-12(21) 1Ц2У-200-40-12(21)
Двигатель
Типоразмер 5A132M8/6/4 5А160S8/6/4
Мощность 2,8 / 3,0 / 6,0 4 / 4,5 / 7,5
Частота вращения 750 / 1000 / 1500 об/мин
Технические характеристики
БС 1,2
Длина корпуса барабана, мм 4000 6000 8000 10000 12000
Производительность по
кварцевому песку при
начальной влажности 10%, 3,5 — 4,5 4,5 — 6 6 — 7,5 7,5 — 9 9 - 10,5
конечной влажности 0,5
тонн/час
Объем корпуса барабана, м3 6,78 9,05 11,31 13,57 15,83
Масса, кг 5470 6450 7430 8410 9390
Частота вращения барабана 3,5 / 5,2 / 6,5 об / мин
Угол наклона корпуса барабана
к горизонту 1-4 град
Редуктор 1Ц2У-200-40-12(21) 1Ц2У-250-40-12(21)
Двигатель
Типоразмер 5A160S8/6/4 4А180M8/6/4
Мощность, кВТ 4 / 4,5 / 7,5 8 / 10 / 12,5
Частота вращения 750 / 1000 / 1500 об/мин
Технические характеристики
БС2,0
Длина корпуса 8000 10000 12000 14000 16000
Производительность по
кварцевому песку при
начальной влажности 10%,
конечной влажности 0,5 11,5-14,0 14,0-17,0 17,0-20,0 25,0-29,0 29,0-32,0
Объём корпуса барабана, мі 25,13 31,42 37,7 44,0 50,26
Масса, кг 13385 15170 17000 18750 20525
Угол наклона корпуса барабана
к горизонту 1-4градуса
*Возможна комплектация камерами загрузки и разгрузки
** Возможно изменение длины и диаметра барабана по согласованию с заказчиком
Холодильники барабанные - предназначены для охлаждения сыпучих, взрывобезопасных материалов.
Марка Размеры барабана, мм Частота вращения барабана, Мощность привода,
диаметр длина об\мин кВт
БХ 1 х 6 1000 6000 4,1; 5,1; 8,1 7,5
БХ 1 х 8 1000 8000 4,1; 5,1; 8,1 10
БХ 1,2 х 8 1200 8000 4,1; 5,1; 8,1 10
БХ 1,6 х 8 1600 8000 3,2; 4,3; 6,4 25
БХ 1,6 х 10 1600 10000 3,2; 4,3; 6,4 25
БХ 2,2 х 14 2200 14000 3,2; 4,3; 6,4 37

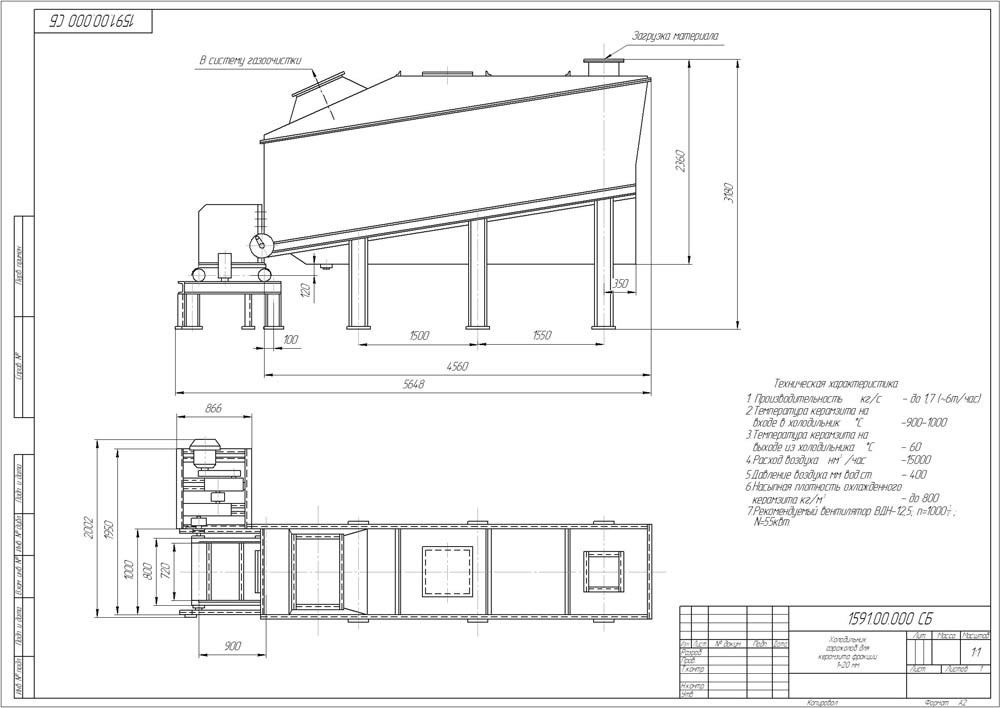

Холодильник-аэрожелоб 1591
предназначен для охлаждения керамзитового гравия, песка и других сыпучих материалов.
Технические характеристики 1591
Режим работы непрерывный
Температура керамзита на входе в холодильник,°С 900-1000
Температура керамзита на выходе из холодильника,°С 60
Давление воздуха под решеткой, мм вод. ст 400
Насыпная плотность охлаждаемого керамзита, кг/мі 800
Мощность двигателя вентилятора, кВт 25
Мощность двигателя вентилятора, об./мин 1500
Мощность двигателя разгружателя, кВт 1,1
Габаритные размеры (длина, ширина, высота) 5648*2062*3180
Производительность, кг/с 1,7
Маса, кг, не более 2900
*ТЕХНОЛОГИЧЕСКИЕ ЛИНИИ :
-сушки песка и др. сыпучих материалов производительностью 1-50 т/ч (сушильный барабан, теплогенератор, аспирпционное, транспортирующее оборудование)
-для производства активированного минерального порошка для асфальтобетонных и цементных смесей производительностью от 5 до 15 т/ч
Отдельное технологическое оборудование:

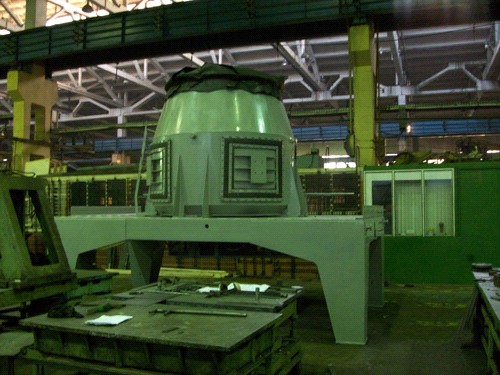

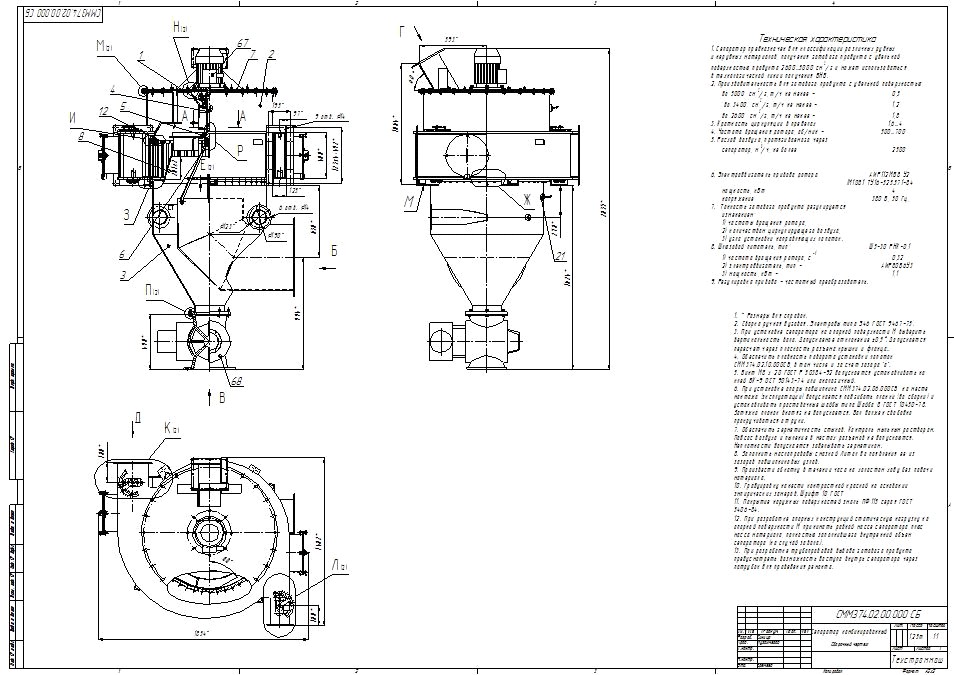

сепаратор центробежный СММ374.02(классификатор)- устройтство относится к группе комбинированных. Создание центробежной силы происходит за счёт вращения вентилятора ВДН-11,2У, который установлен вне сепаратора. Сепаратор позволяет проводить высокоточную классификацию частиц материалов по фракциям, согласно их размеру и плотности в непрерывном (поточном) режиме.
Технологический режим для каждого материала подбирается индивидуально.
Технические характеристики СММ374.02
Габаритные размеры (длина/ширина/высота) 2000/2000/3350
Производительность, тонн/ч, не менее при
удельной поверхности продукта: до 2600смІ/г :: до 4000смІ/г 15 :: 5
Кратность циркуляции 1,6-2,1
Удельная поверхность продукта, смІ/г 2600....4000
Расход воздуха протягиваемого через сепаратор, мі/ч 18000
Масса, кг 3150
Частота вращения ротора, об/мин. 300/338/400/450
Размер частиц загружаемого материала, мм, не более 10
Виброгазобетономешалка СМС 40Б - используется в производстве ячеистых бетонов, позволяющее подготовить качественную смесь для окончательной заливки в формы. После помола компонентов сырья, подготовленный материал поступает в расходные шламбассейны; шлам и водные суспензии поступают в смеситель где происходит приготовление ячеистобетонной смеси для заливки форм.
Технические характеристики СМС-40Б
Рабочая ёмкость, мі 5
Частота колебаний вибраторов, кол./мин 2800
Тип затвора пневматический
Скорость движения, об./мин 12,4
Масса, кг 8500
Удельный расход электроэнергии, кВт 10,2
Удельная масса, кг/мі 1700
Газовая горелка — это стационарное устройство, которое находит свое применение в производстве сыпучего строительного материала (керамзита, песка и т. д) для создания необходимой температуры, в результате чего на выходе материал имеет нужную степень влажности.
Технические характеристики
Расход газа, нмі/час 800±80
Расход воздуха, нмі/час 7500-8000
Давление газа перед горелкой, Па 25000±2,5
Давление воздуха перед горелкой, Па 1200±0,12
Тепловая мощность, МВт 7-9,3
Разрежение в рабочей головке печи, Па 5-10
Длина/диаметр, мм 3770/426
Масса, кг 540
