Ренттенозащитные растворы. Это тяжелые растворы с плотностью более 2200 кг/м5, применяемые для оштукатуривания рентгеновских кабинетов и помещений, в которых ведутся работы, связанные с рентгеновским или г-излучением. Такая штукатурка заменяет обшивку свинцовыми листами. В качестве вяжущих материалов используется портландцемент или шлакопортландцемент и специальные тяжелые заполнители — барит, железные руды — магнезит, лимонит и т. п. в виде песка и пыли крупностью не более 1,25 мм.
Кислотоупорные растворы. Это растворы на кислотоупорном жид-костекольном вяжущем, применяемые для устройства антикоррозионных покрытий конструкций, которые в процессе эксплуатации подвергаются воздействию кислот.
В кислотоупорные растворы кроме песка вводят тонкомолотый наполнитель - порошок из кислотостойких пород (андезита, диабаза). В наполнителе должно быть не менее 70 % зерен размером до 0,075 мм.
В качестве отвердителя растворов на жидком стекле применяют мелко измельченный кремнефтористый натрий, в количестве около 15 % от массы жидкого стекла.
2)Металлы и металлические изделия
Металлы — кристаллические вещества, характеризующиеся высокими электро - и теплопроводностью, ковкостью, способностью хорошо отражать электромагнитные волны и другими специфическими свойствами. Свойства металлов обусловлены их строением: в их кристаллической решетке есть не связанные с атомами электроны, которые могут свободно перемещаться.
В технике обычно применяют не чистые металлы, а сплавы, что связано с трудностью получения чистых веществ, а также с необходимостью придания металлам требуемых свойств.
Сплавы — это системы, состоящие из нескольких металлов или металлов и неметаллов. Сплавы обладают всеми характерными свойствами металлов. В строительстве применяют сплавы железа с углеродом (сталь, чугун), меди и олова (бронза) и меди и цинка (латунь) и др. На практике термин «металлы» распространяют и на сплавы, поэтому далее он относится и к металлическим сплавам.
Применяемые в строительстве металлы делят на две группы: черные и цветные.
Кчерным металлам относятся железо и сплавы на его основе (чугун и сталь).
Сталь — сплав железа с углеродом (до 2,14 %) и другими элементами. По химическому составу различают стали углеродистые и легированные, а по назначению — конструкционные, инструментальные и специальные.
Чугун — сплав железа с углеродом (более 2,14 %), некоторым количеством марганца (до 2 %), кремния (до 5 %), а иногда и других элементов. В зависимости от строения и состава чугун бывает белый, серый и ковкий.
К цветным металлам относятся все металлы и сплавы на основе алюминия, меди, цинка, титана.
Стальной прокат и стальные конструкцииБольшое количество стали используют для изготовления строительных стальных конструкций — крупноразмерных элементов зданий и сооружений. Стальные конструкции изготовляют из стального проката, соединяемого сваркой, заклепками и болтами. Начало применения стальных конструкций в строительстве относится к концу XIX в., когда было освоено промышленное производство стали. Стальные конструкции надежны в эксплуатации, обладают небольшой массой и габаритами по сравнению с каменными и железобетонными конструкциями. В современном строительстве стальные конструкции используют в качестве несущих конструкций для высотных жилых зданий, уникальных общественных зданий, промышленных предприятий, а также при строительстве мостов, телевизионных башен и т. п. Чаще всего стальные конструкции воспринимают изгибающие и растягивающие усилия, реже сжимающие. Наиболее рационально применять стальные конструкции для перекрытия больших пролетов в зданиях (цехи, зрительные залы, Дворцы спорта), для каркасов высотных зданий и промышленных цехов с тяжелым крановым хозяйством.
Стальные конструкции обычно выполняют из прокатных элементов различного профиля (выпускаемых по определенному перечню — сортаменту), трубчатых и гнутых профилей, полосовой и листовой стали. В строительстве чаще всего применяют следующие прокатные и гнутые профили: двутавровые балки, швеллеры, уголки равно - и неравнопо-лочные, квадратные и прямоугольные трубы (рис. 7.4). Каждый про-. филь выпускают нескольких типоразмеров, регламентированных стандартами.
Балки двутавровые изготовляют 23 типоразмеров от № 10 до № 60 (номер указывает высоту балки в см), длиной от 4 до 13 м; швеллеры

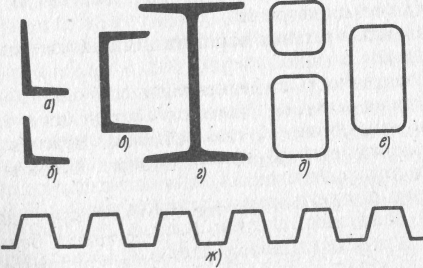

Рис. 7.4. Основные виды прокатных профилей:
а — неравнополочный уголок; 6— равнополочный уголок; в — швеллер; г — двутавр; д, е — холод ногнутые трубчатые профили; ж — стальной профильный настил
22 типоразмеров от № 5 до № 40 и длиной от 4 до 13 м. Помимо двутавровых балок и швеллеров указанных типоразмеров выпускают широкополочные двутавры и швеллеры, которые отличаются от обычных большей шириной полки и меньшей общей высотой профиля, при этом несущая способность элемента сохраняется. Широкополочные профили применяют, когда необходимо сократить высоту металлоконструкции.
Прокатную угловую равнополочную сталь выпускают 84 типоразмеров с шириной полок 20...250 мм и толщиной 3...30 мм, а неравнопо-аочную — 50 типоразмеров с шириной большей полки 25...250 мм и толщиной полок 3...20 мм.
Гнутые профили — более рациональные металлические изделия, чем стальной прокат, так как они имеют более тонкие стенки и соответственно меньшие массу и расход металла при той же несущей способности. Гнутые профили выпускают в виде квадратных (размером от 40 х 40 до 180 х 180 мм) и прямоугольных (от 60 х 20 до 200 х 160 мм) труб, швеллеров (от 40 х 25 до 300 х 100 мм) и С-образных профилей.
Стальные прокатные и гнутые профили используют как самостоятельно, так и для получения составных металлических конструкций большой несущей способности: колонн, балок, ферм. Для изготовления стальных конструкций используют также листовую и широкополосную сталь толщиной 6...20 мм.
Для устройства перекрытий в промышленных зданиях выпускают стальной профилированный настил из листовой стали толщиной 0,8... 1 мм. Ширина листов настила 680 и 782 мм, длина 6,9 и 12 м, высота гофра 60 и 72 мм.
Стальные конструкции изготовляют на специализированных заводах индустриальными методами и поставляют в виде отдельных крупных сборочных единиц или целиком. При монтаже их соединяют друг с другом болтами или сваркой.
По назначению стальные конструкции подразделяют на колонны, прогоны, фермы.
Колонны бывают сплошные, состоящие из одного или нескольких профилей, или решетчатые, которые состоят из двух или четырех ветвей, соединенных между собой решеткой. Верхняя часть колонны называется оголовком, нижняя — башмаком. Колонна воспринимает сжимающие нагрузки.
Прогоны (балки) обычно двутаврового сечения изготовляют или Из двутавровых балок, или в случае перекрытия больших пролетов сварными из стального листа (высота балки при этом может достигать 2 м).
Фермы — плоские решетчатые конструкции, перекрывающие весь Пролет здания (длина ферм 18; 24; 30; 36 м и более) — изготовляют обычно из угловой стали с креплением сборочных единиц листовой
сталью.
Перспективно применение пространственных металлических конструкций для перекрытия больших пролетов.
Все стальные конструкции, поступающие на стройки, должны быть огрунтованы. Места соединений и повреждения огрунтовки огрунто-вывают после монтажа. Необходимо помнить, что стальные конструкции, имеющие большую несущую способность в рабочем положении, могут легко деформироваться от небольших усилий во время транспортирования и хранения. Поэтому транспортируют и хранят их в соответствии с требованиями к данной конструкции. Гибкие элементы при транспортировании раскрепляют.
2.Стальная арматура
Большое количество стали используют в качестве" арматуры в железобетоне. В среднем для получения 1 м3 железобетона требуется 50... 100 кг стали. Для армирования железобетона применяют стальные стержни и проволоку как непосредственно, так и в виде сеток и каркасов, изготовляемых в основном заводским методом.
В зависимости от условий применения арматуру подразделяют на ненапрягаемую — для обычного армирования и напрягаемую, используемую в предварительно напряженном железобетоне.
Стержневая арматурная сталь представляет собой горячекатаные стержни диаметром 6...80 мм. В зависимости от марки стали и соответственно физико-механических показателей стержневую арматуру делят на шесть классов. С повышением класса увеличивается предел прочности и снижается относительное удлинение при разрыве арматурной стали.

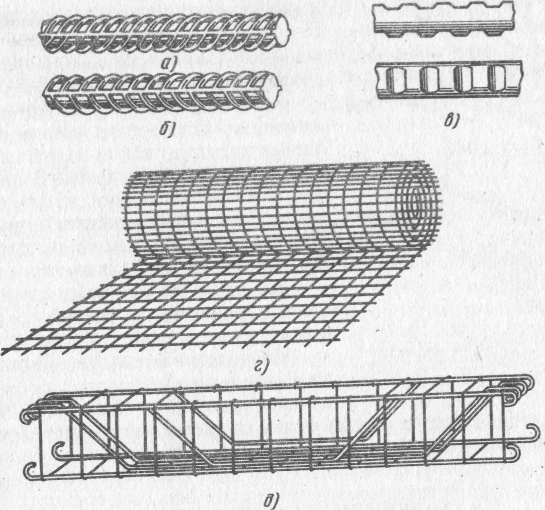

Рис. 7.5. Стальная арматура для железобетона:
а, б— горячекатаные стержни периодического профиля; в — холоднотянутая профилированная проволока; г — арматурная сетка; д — арматурный каркас
Арматурные стержни класса А-1 гладкие, А-П...А-У1 — периодического профиля (рис. 7.5, а, б), что улучшает их сцепление с бетоном. Стержневую арматуру диаметром более 10 мм поставляют в виде прутков длиной от 6 до 18 м; диаметром 6...9 мм (называемую катанкой)
— в бухтах и выпрямляют в стержни на месте применения.
Стальную арматурную проволоку изготовляют двух классов: В-1 — из низкоуглеродистой стали (предел прочности 550...580 МПа) и В-П
— из высокоуглеродистой или легированной стали (предел прочности 1300...1900 МПа). Проволоку получают из стальных прутьев путем вытяжки; при этом она упрочняется в результате изменения структуры Металла (явление наклепа). Проволока класса В-1 предназначена для армирования бетона без предварительного напряжения, а В-П — для предварительно напряженного армирования. Если на проволоке делает рифления для улучшения сцепления с бетоном (см. рис. 7.5, в), то в обозначение добавляют букву р (например, Вр-1 или Вр-П).
Из стальной проволоки изготовляют также арматурные сетки и каркасы (см. рис. 7.5, г, д), нераскручивающиеся пряди (трех-, семи - и двенадцатипроволочные) марок П-3, П-7 и П-12 и стальные канаты. Канаты и пряди используют для напряженной арматуры..
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 |
