Установка системы записи Stealth Line MC USB Isdn

Установка системы записи

Stealth Line MC USB Isdn.

1. ОБЩИЕ СВЕДЕНИЯ

Оборудование позволяет контролировать и записывать ЦИФРОВЫЕ телефонные линии и представляет собой устройство во внешнем исполнении или плату, вставляемую внутрь компьютера в 5”25 отсек, которая подключается к компьютеру посредством USB интерфейса.

Устройство записи работает под управлением операционных систем: Windows XP pro (32/64 bit), 2003 (32/64 bit), 2008 (32/64 bit), 7 pro (32/64 bit), 8 (32/64 bit

Удаленное рабочее место может функционировать под управлением ОС: Windows 98SE/ ME/ NT4.0(SP5)/ 2000(SP2)/ XP pro (32/64 bit), 2003 (32/64 bit) , 2008 (32/64 bit), 7 pro (32/64 bit), 8 (32/64 bit).

Питание устройства осуществляется от сети переменного тока 220 вольт частотой 50 Гц синусоидальной формы.

2. ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ

Данное оборудование подключается к USB порту компьютера при помощи кабеля,  поставляемого с устройством. При включении системы, если инициализация прошла успешно, на передней панели заработает светодиод.

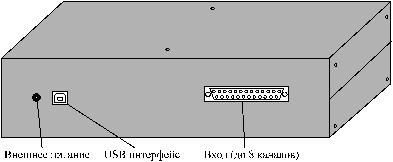

Вид сзади внешней системы записи SL-MC USB

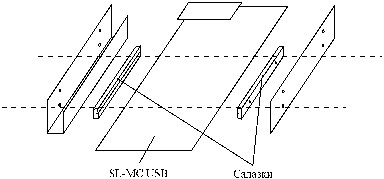

Вид внутренней системы записи SL-MC USB

3. ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ СИГНАЛОВ К ОБОРУДОВАНИЮ.

Подключение данного оборудования к источникам сигналов осуществляется в параллель. Для подключения источников сигналов к системе, на корпусе системы записи предусмотрен разъем  DB-25 (такой же, как у параллельного порта компьютера). Расположение каналов в разъеме показано в таблице:

Номер канала	Номера контактов разъема DB-25	Витая пара
Плюс	Минус	Цвет пары	№ кабеля
1	1	14	Синий
2	2	15	Оранжевый	Первая
3	3	16	Зеленый	Четверка
4	4	17	Коричневый
5	5	18	Синий
6	6	19	Оранжевый	Вторая
7	7	20	Зеленый	Четверка
8	8	21	Коричневый

Распайка разъема DB-25 (цифровые линии)

С оборудованием поставляется кабель для подключения к источникам сигналов. Полярность подключения значения не имеет.

4. ОСОБЕННОСТИ РАБОТЫ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ STEALTH LINE.

После подключения оборудования к компьютеру, можно приступать к установке ПО Stealth Line согласно инструкции по установке (смотрите на задней стороне вкладки компакт диска или в «Руководстве по эксплуатации»), а по окончании установки ПО Stealth Line необходимо установить драйвер оборудования:

В «Панели Управления» запустите пункт «Установка Оборудования». На вопрос об автоматическом поиске устройств выберите пункт: «Выбрать из списка». В списке устройств найдите пункт «Другие устройства», в нем нажмите кнопку: «Установить с диска». Далее укажите путь к драйверу устройства: [HDD]:\ Program Files\ Grand Prix\ Stealth Line x. xx\ Drivers\ Gpusb\ gpusb. inf и нажмите кнопку «ОК». Затем проверьте в списке оборудования наличие раздела «GPAdapter», а в нем наличие пункта «Grand Prix USB Adapter». Наличие данного пункта указывает на то, что компьютер обнаружил систему записи. При этом светодиод на лицевой панели системы записи должен мигать.

После установки драйвера оборудования запустите программу RECORDER. На лицевой панели устройства записи светодиод загорится постоянно, что говорит о начале успешной работы устройства записи.

Данное оборудование предполагает работу в режимах:

Выключен Всегда Уровень E1  <–  основной режим работы с цифровой телефонной линией

В остальных режимах данное оборудование не работает.
