Технические  характеристике  ТЭНов.

Обозначения рабочих среды для ТЭНов	Маркировка
ТЭН для нагрева спокойного воздуха, газов и смесей. ТЭНы будут изготовлены из углеродистой стали. Температура на оболочки тэна от450С до 600С	S
ТЭН для нагрева движущегося воздуха не менее 6м/с, газов и смесей, ТЭН будет изготовлен из углеродистой стали. Температура на оболочки тэна 450С	О
ТЭН для нагрева литейных  форм и пресс-форм. Данный ТЭН вставлен в паз имеется гарантированный контакт с нагреваемым металлом, температура на оболочке ТЭН до 450 С. ТЭН можно изготовить из углеродистой и нержавеющей стали по желанию  заказчика.	L
ТЭН для нагрева жиров и масел. ТЕНы применяются в различных емкостях где необходимо нагреть жиры или масла. ТЭНы с этой маркировкой изготавливаются из углеродистой стали и имеют температуру на оболочке 250°С	Z
ТЭН для нагрева и кипячения воды и растворов. ТЭНы с маркировкой P изготавливают из углеродистой стали на оболочке они имеют температуру 100°С.	Р
ТЭН Подвижный воздух, газы – эти ТЕНы аналогичны предыдущим, но могут иметь повышенную мощность так как изготавливаются из жаропрочной нержавеющей стали. Температура на оболочке – 450°С	К
ТЭН спокойный воздух, газы – данные ТЕНы аналогичны ТЭНам с маркировкой S но они могут быть изготовлены на большую мощность, так как производятся из нержавеющей жаропрочной стали. Температура на оболочке – от 450°С до 600°	Т
Вода или слабый раствор щёлочи  материал оболочки – нержавеющая сталь. Температура на оболочке – 100°С	J
Вода или слабый раствор кислот оболочка ТЭНа медь Температура на оболочке – 100°С	Х

Обозначения величины  заделки контактного стержня.

Это та часть которая не  нагревается.



Обозначение	Величина, мм
A	40мм.
B	65мм.
C	100мм.
D	125мм.
E	160мм.
F	250мм.
G	400мм.
H	630мм.

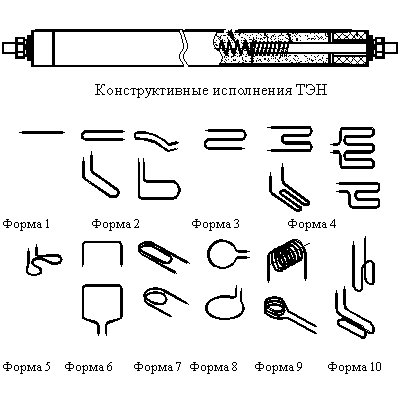

Формы ТЭНов :

Пример условного обозначения при заказе ТЭНа: (расшифровка маркировки ТЭНа)
ТЭН-100А13/3,15.Р.220.Ф2.R30.Ш. М22х1,5

(ТЭН)-трубчатый Электра  нагреватель. (100) длина ТЭНа по трубе в развернутом виде. (А) заделка контактного стержня в трубе. (13) толщина трубы ТЭНа. (3,15) мощность  ТЭНа в квт. (Р) среда ТЭНа в которой он должен работать. (220) напряжения  ТЭНа. (Ф2) форма ТЭНа. Форм бывает 10 они показаны таблицей выше. (R30) радиус ТЭНа (Ш) крепление ТЭНа  штуцер. Размер штуцера и шаг резьбы.

ТЭНы водяные из углеродистой стали.

Маркировка  цена  материал

  оболочки  фото

ТЭН45А13/1,0Р220Ф2R30Ш1/2	250руб.	Углеродистая Сталь.
ТЭН45А13/1,6Р220Ф2R30Ш1/2	250руб.	Углеродистая Сталь.
ТЭН45А13/2,0Р220Ф2R30Ш1/2	250руб.	Углеродистая Сталь.
ТЭН60А13/1,0Р220Ф2R30Ш1/2	280руб.	Углеродистая Сталь.
ТЭН60А13/1,6Р220Ф2R30Ш1/2	280руб.	Углеродистая Сталь.
ТЭН60А13/2,0Р220Ф2R30Ш1/2  от10шт. 133руб.	280руб.	Углеродистая Сталь.
ТЭН60А13/2,5Р220Ф2R30Ш1/2	280руб.	Углеродистая Сталь.
ТЭН60А13/3,0Р220Ф2R30Ш1/2	280руб.	Углеродистая Сталь.
ТЭН80А13/1,0Р220Ф2R30Ш1/2	320руб.	Углеродистая Сталь.
ТЭН80А13/1,6Р220Ф2R30Ш1/2	320руб	Углеродистая Сталь.
ТЭН80А13/2,0Р220Ф2R30Ш1/2	320руб	Углеродистая Сталь.
ТЭН80А13/2,5Р220Ф2R30Ш1/2	320руб.	Углеродистая Сталь.
ТЭН80А13/3,0Р220Ф2R30Ш1/2	320руб.	Углеродистая Сталь.
ТЭН80А13/4,0Р220Ф2R30Ш1/2	320руб.	Углеродистая Сталь.
ТЭН100А13/1,0Р220Ф2R30Ш1/2	350руб.	Углеродистая Сталь.
ТЭН100А13/2,0Р220Ф2R30Ш1/2	350руб.	Углеродистая Сталь.
ТЭН100А13/3,0Р220Ф2R30Ш1/2	350руб.	Углеродистая Сталь.
ТЭН100А13/5,0Р220Ф2R30Ш1/2	350руб.	Углеродистая Сталь.
ТЭН120А13/2,5Р220Ф2R30Ш1/2	380руб.	Углеродистая Сталь.
ТЭН85А13/2,0Р220Ф7R50Ш1/2	400руб.	Углеродистая Сталь
ТЭН85А13/3,15Р220Ф7R50Ш1/2	400руб.	Углеродистая Сталь
ТЭН140А13/5,0Р220Ф7R50Ш1/2	500руб	Углеродистая Сталь
ТЭН100А13/3,15Р220Ф7R30Ш1/2	400руб.	Углеродистая Сталь
ТЭН100А13/5,0Р220Ф7R30Ш1/2	400руб.	Углеродистая Сталь
ТЭН77А13/3,15Р220Ф5R30Ш1/2	Обыч P -400руб	Углеродистая Сталь

ТЭНы Водяные  из нержавеющей стали

ТЭН45А13/1,0J220ф2R30Ш1/2	350руб.	Нержавеющая сталь
ТЭН45А13/1,6J220ф2R30Ш1/2	350руб.	Нержавеющая сталь
ТЭН45А13/2,0J220ф2R30Ш1/2	350руб.	Нержавеющая сталь
ТЭН60А13/1,6J220ф2R25Ш1/2	400руб.	Нержавеющая сталь
ТЭН60А13/2,0J220ф2R30Ш1/2	400руб.	Нержавеющая сталь
ТЭН60А13/2,5J220ф2R30Ш1/2	400руб.	Нержавеющая сталь
ТЭН60А13/3,0J220ф2R30Ш1/2	400руб.	Нержавеющая сталь
ТЭН80А13/2,0J220ф2R30Ш1/2	500руб.	Нержавеющая сталь
ТЭН80А13/2,5J220ф2R30Ш1/2	500руб.	Нержавеющая сталь
ТЭН80А13/3,0J220ф2R30Ш1/2	500руб.	Нержавеющая сталь
ТЭН100А13/2,0J220ф2R30Ш1/2	600руб.	Нержавеющая сталь
ТЭН100А13/5,0J220ф2R30Ш1/2	600руб.	Нержавеющая сталь
ТЭН90А13/5,0J220ф7R30Ш1/2	600руб.	Нержавеющая сталь
ТЭН90А13/5,0J220ф7R2,5Ш1/2	600руб.	Нержавеющая сталь
ТЭН100А13/5,0J220ф7R2,5Ш1/2	600руб.	Нержавеющая сталь
ТЭН60А10/1,6J220Ф10R25ШМ18Х1,5 Штуцер  латунный.	700руб.	Нержавеющая сталь
ТЭН60А10/2,0J220Ф10R25ШМ18Х1,5 Штуцер  латунный.	700руб.	Нержавеющая сталь
ТЭН78А10/2,75J220Ф10R25ШМ14Х1,5 Штуцер  латунный.	800руб.	Нержавеющая сталь
ТЭН78А10/2,5J220Ф10R25ШМ18Х1,5 Штуцер  латунный.	800руб.	Нержавеющая сталь
ТЭН77А13/3,15J220Ф5R30Ш1/2	600руб.	Нержавеющая Сталь.
ТЭН для дистилляторов ("Кукурузница") , 1.0-2.0 квт	800руб	Нержавеющая Сталь.
ТЭН для дистилляторов 1,5-3,0 квт	700руб	Нержавеющая Сталь.
ТЭН для дистилляторов 1,5-3,0 квт	700руб.	Нержавеющая Сталь.
ТЭН для дистилляторов 1,5-3,0 квт	700руб.	Нержавеющая Сталь.

ТЭНы  воздушные  из углеродистой стали.
