Расчет влияния внешних импульсных воздействий на устройства связи и меры защиты (стр. 6 )

– проводимость, См/м.

Сопротивление магнитному полю, диэлектрика равна, с учётом формулы 8.5:

(8.5)

где – радиус экрана, равный половине пространственной диагонали экрана, 0,3 м;

– коэффициент распространения в металле.

;

– функция Ганкеля;

– функция Бесселя.

Сопротивление электрическому полю, формула 8.6:

(8.6)

где – производная от функции Ганкеля;

– производная от функции Бесселя.

Расчёты и построения графиков будут проводиться для частот от 1 до Гц, с См/м (алюминий) и м=1

График зависимости волнового сопротивления диэлектрика магнитному полю приведён на рисунке 8.2, остальные графики воздействия на экран приведены на рисунках 8.3-8.12

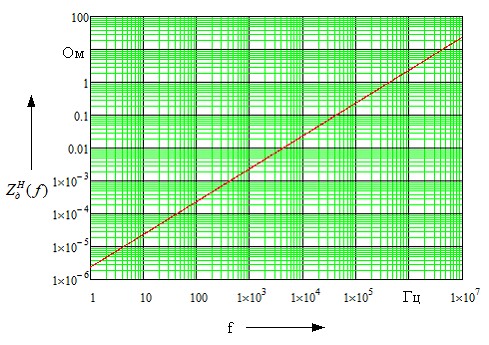

Рисунок 8.2 – Сопротивление магнитному полю

График зависимости волнового сопротивления диэлектрика электрическому полю приведён на рисунке 8.3.

Рисунок 8.3 – Сопротивление магнитному полю

Волновое сопротивление алюминия представлено на рисунке 8.4.

Рисунок 8.4 – Волновое сопротивление алюминия

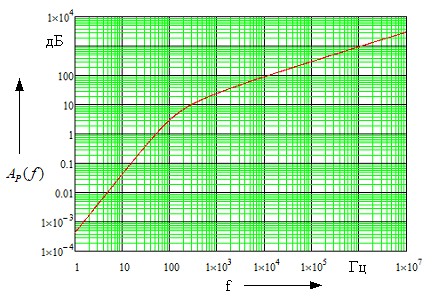

Рисунок 8.5 – Затухание поглощения

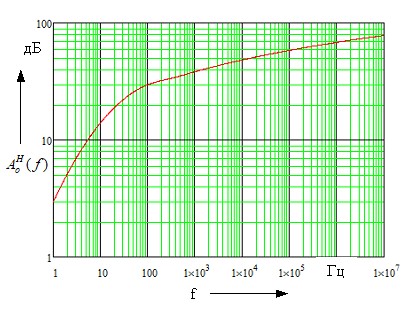

Рисунок 8.6 – Магнитная составляющая затухания отражения

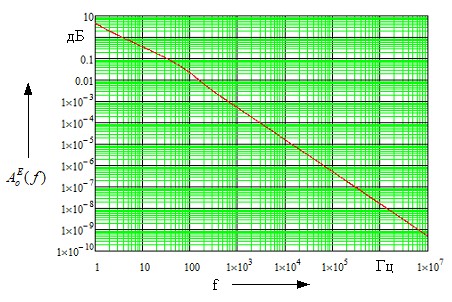

Рисунок 8.7 –Электрическая составляющая затухания отражения

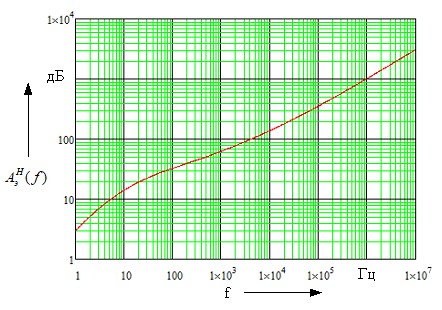

Рисунок 8.8 – Магнитная составляющая полного затухания

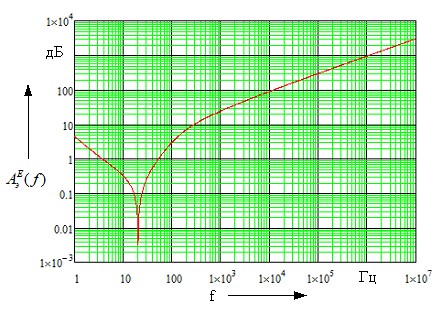

Рисунок 8.9 – Электрическая составляющая полного затухания

Заключение

В процессе выполнения курсового проекта был произведен расчет влияния внешних импульсных воздействий на устройства связи. Были изучены влияния аварийных режимов контактной сети, ЛЭП и воздействия молнии на цепи узла связи.

Чтобы изучить основные источники влияния на цепи узла связи, были произведены амплитудно-временные формы токов короткого замыкания ЛЭП и КЗ, а также тока молнии. Построены их спектры: спектры токов короткого замыкания имеют резкий скачок на частоте 50 Гц, а спектр тока молнии долго не уменьшался.

Далее были рассчитаны контуры заземления, в результате необходимо заземление, состоящее из 8 угловых вертикальных элементов, расположенных в ряд и соединенных горизонтальным элементом.

После были рассчитаны магнитные влияния из-за короткого замыкания в КС и ЛЭП, а также при ударе молнии. Рассчитано также гальваническое влияние между заземлителями КТП и ДСП.

Была выбрана каскадная защита от перенапряжений. В соответствии с вариантом и описанием элементов.

В заключении был произведен расчёт параметров электромагнитного экрана аппаратуры. Построены необходимые графики. На графике с электрической составляющей полного затухания зафиксирован резкий спад затухания на частоте 20 Гц.
