Задача

ЗАДАЧА 1.

Для стального стержня круглого поперечного сечения диаметром D (рисунок 1) требуется:

построить эпюру продольных сил; построить эпюру нормальных напряжений;

3) определить прочность стержня, если [σ]= 240 МПа.  а=b = 2м.

Таблица 1 - Данные для расчета

Номер  варианта	Схема по рисунку 1	F, кН	D, м
01, 41	1	8	0,01
02, 42	2	14	0,02
03, 43	3	26	0,03
04, 44	4	35	0,04
05, 45	5	28	0,05
06, 46	6	30	0,06
07, 47	7	6	0,01
08,  48	8	18	0,02
09,  49	9	26	0,03
10,  50	10	32	0,04
11,  51	11	42	0,05
12,  52	12	70	0,06
13,  53	13	12	0,01
14,  54	14	16	0,02
15,  55	15	18	0,03
16,  56	16	30	0,04
17,  57	17	46	0,05
18,  58	18	58	0,06
19,  59	19	6	0,01
20,  60	20	12	0,02
21,  61	21	16	0,03
22,  62	22	30	0,04
23,  63	23	42	0,05
24,  64	24	76	0,06
25,  65	25	8	0,01
26,  66	26	20	0,02
27,  67	27	36	0,03
28,  68	28	38	0,04
29,  69	29	46	0,05
30,  70	30	52	0,06
31,  71	31	12	0,01
32,  72	32	16	0,02
33,  73	33	28	0,03
34, 74	34	40	0,04
35, 75	35	56	0,05
36, 76	36	68	0,06
37, 77	37	10	0,01
38,  78	38	16	0,02
39,  79	39	28	0,03
40,  80	40	46	0,04

1 схема   2 схема   3 схема   4 схема

5 схема   6 схема   7 схема   8 схема

9 схема   10 схема   11 схема   12 схема

13 схема   14 схема   15 схема   16 схема

17 схема   18 схема 19 схема   20 схема

21 схема   22 схема   23 схема   24 схема

25 схема 26 схема 27 схема 28 схема

29 схема 30 схема 31 схема 32 схема

33 схема 34 схема 35 схема 36 схема

37 схема   38 схема   39 схема   40 схема

Рисунок 1

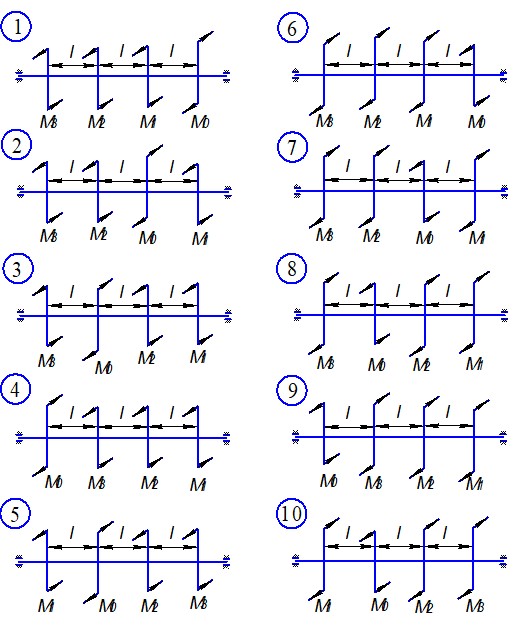

ЗАДАЧА 2.

Для стального вала круглого поперечного сечения определить значение М1, М2, М3, соответствующие передаваемым мощностям Р1, Р2, Р3 и уравновешивающий момент Мо. Построить эпюру крутящих моментов по длине вала. Из расчетов на прочность и жесткостьопределить диаметр вала сплошного сечения, принимаемое значение вала округлить до ближайшего четного или оканчивающегося на 5 числа.

[ф] = З0 Н/мм2; [ц0] = 0.02 рад/м; G = 8Ч104 Н/мм2, ω = 50  рад/с.

Рисунок 2

Номер  варианта	Схема по рисунку 2	P1, кВт	P2, кВт	P3, кВт
01, 41	1	2,1	2,6	3,1
02, 42	1	2,2	2,7	3,2
03, 43	1	2,3	2,8	3,3
04, 44	2	2,4	2,9	3,4
05, 45	2	2,5	3,0	3,5
06, 46	2	2,6	3,1	3,6
07, 47	3	2,7	3,2	3,7
08,  48	3	2,8	3,3	3,8
09,  49	3	2,9	3,4	3,9
10,  50	4	3,0	3,5	4,0
11,  51	4	2,1	2,6	3,1
12,  52	4	2,2	2,7	3,2
13,  53	5	2,3	2,8	3,3
14,  54	5	2,4	2,9	3,4
15,  55	5	2,5	3,0	3,5
16,  56	6	2,6	3,1	3,6
17,  57	6	2,7	3,2	3,7
18,  58	6	2,8	3,3	3,8
19,  59	7	2,9	3,4	3,9
20,  60	7	3,0	3,5	4,0
21,  61	7	2,1	2,6	3,1
22,  62	8	2,2	2,7	3,2
23,  63	8	2,3	2,8	3,3
24,  64	8	2,4	2,9	3,4
25,  65	9	2,5	3,0	3,5
26,  66	9	2,6	3,1	3,6
27,  67	9	2,7	3,2	3,7
28,  68	10	2,8	3,3	3,8
29,  69	10	2,9	3,4	3,9
30,  70	1	2,1	2,6	3,1
31,  71	1	2,2	2,7	3,2
32,  72	1	2,3	2,8	3,3
33,  73	2	2,4	2,9	3,4
34, 74	2	2,5	3,0	3,5
35, 75	2	2,6	3,1	3,6
36, 76	3	2,7	3,2	3,7
37, 77	3	2,8	3,3	3,8
38,  78	3	2,9	3,4	3,9
39,  79	4	3,0	3,5	4,0
40,  80	9	2,4	3,4	3,0

Таблица 2 - Данные для расчета

ЗАДАЧА 3.

По заданной схеме построить эпюры поперечных сил,  изгибающих моментов, из условия прочности подобрать № швеллера или двутавра, приняв  [σ] = 160 Н/мм2.  Таблицы со справочными данными стандартных профилей - ПРИЛОЖЕНИЕ 1.

Рисунок 3

Таблица 3  - Данные для расчета

Номер  варианта	Схема по рисунку 3	F, кН	q, кН/м	М, кН м
01, 41	10	22	5	15
02, 42	9	10	2	7
03, 43	8	16	4	4
04, 44	7	8	6	6
05, 45	6	15	5	5
06, 46	5	11	3	13
07, 47	4	42	5	5
08,  48	2	48	4	14
09,  49	3	20	2	17
10,  50	1	33	5	5
11,  51	10	39	4	4
12,  52	9	48	6	16
13,  53	8	21	5	22
14,  54	7	10	7	21
15,  55	6	15	4	32
16,  56	5	7	6	11
17,  57	4	14	5	2
18,  58	2	22	3	14
19,  59	3	17	5	16
20,  60	1	22	4	14
21,  61	10	27	7	15
22,  62	9	16	5	24
23,  63	8	42	4	23
24,  64	7	23	6	42
25,  65	6	20	5	12
26,  66	5	12	7	11
27,  67	4	19	4	31
28,  68	2	22	6	12
29,  69	3	30	5	23
30,  70	1	25	3	32
31,  71	4	42	5	5
32,  72	2	48	4	14
33,  73	3	20	2	17
34, 74	1	33	5	5
35, 75	10	39	4	4
36, 76	9	48	6	16
37, 77	8	21	5	22
38,  78	7	10	7	21
39,  79	6	15	4	32
40,  80	5	7	6	11
