Инструкция по применению штукатурного полуавтомата PlasteRUs Pony.

Штукатурный полуавтомат PlasteRUS Pony – машина бункерного типа с вертикальным  движением выравнивания поверхности. Машина при движении вверх намазывает  раствор, при движении вниз срезает и заглаживает его до установленного слоя. Не может работать на наклонных плоскостях, фасадах и с гипсовыми растворами.

Подготовка поверхности стен.

Удаление всех выступающих частей на стене, которые могут препятствовать движению машины. Грунтовка стен из пористых материалов 2 раза, с полной просушкой грунтовочного слоя. На монолитах обязательное обеспыливание и удаление остатков смазки опалубки. Чтобы избежать сползание и отслоение раствора при работе машины, необходимо нанести на стену зубчатым плиточным шпателем горизонтальную гребенку из раствора, на толщину не более слоя выравнивания.  Дать время гребенке  набрать прочность и высохнуть. При выборе толщины гребня нужно учитывать, что чем меньше будет последующий финишный слой, тем меньше будет деформация и сползание раствора при нанесении и высыхании. Так же слой влияет на объем загрузки бункера. На слоях более 1 см и высоте более 3 м потребуется дополнительная загрузка бункера.  Рекомендуемый  финишный слой от 5 до 10 мм. Максимальный слой нанесения 2 см.

Установка  потолочного и напольного металлического маяка

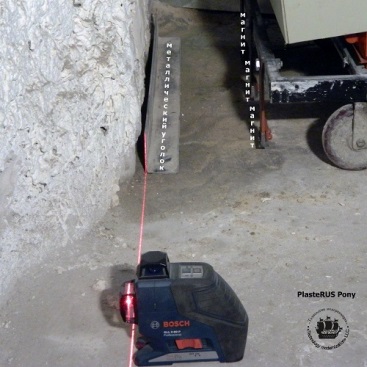

Для исключения смещения машины при работе на ней установлены магнитные крепления. Магниты находятся внизу на раме домкратов и вверху на перегородке крепления опор. Напольный маяк из металлического уголка крепится дюбелями по  лучу лазерного нивелира. Рекомендуемый размер металлического уголка 70х70х6 мм. Длина по ширине стены.

Потолочный маяк крепится на потолке на расстоянии 34,3 см (343 мм) от лазерного луча. Рекомендуемый размер уголка 40х40х5 мм.  Длина по ширине стены.

Маяки не должны иметь отклонений по горизонтальной поверхности более 2 мм на 3 м длины. (!)

Перед  установкой машины  необходимо  очистить магниты от грязи и металлической пыли. После  установки убедится в надежном креплении магнитов к маякам.

При невозможности установить потолочный маяк, установка верхней точки крепления опор производится по линейке относительно лазерного луча. Расстояние от верхних точек опор до луча  должно быть 35,3 мм, с возможной  погрешностью не более 2 мм.

Если у вас возникли сомнения в правильной установке машины, то проверить  можно при помощи линейки. Расстояние от луча нивелира до плоскости опоры в любой точке замера  должно быть 35, 3 см, с возможной  погрешностью не более 2 мм.

Проверка правильной установки правила.

Если все предыдущие пункты выполнены правильно, то лазерный луч  будет  проходить точно по всей длине верхней кромки правила и на расстоянии 1-5 мм от нижней. Если разница на нижней кромке  будет правила больше, то машина при движении вниз будет не резать раствор, а стаскивать его вниз.  Регулировка угла наклона производится при помощи резьбового смещении узлов крепления правила, которые находятся с левой и правой стороны корпуса. Один оборот узла крепления по резьбе равняется 2 мм. После корректировки проверить надежность крепления правила.

Нужно учесть, что если вы изменили угол наклона правила, то вы одновременно изменили слой нанесения  на величину коррекции. При сдвиге верхней кромки правила вперед (к стене) вы уменьшаете слой нанесения при смещении назад (от стены) увеличиваете.  Если величина будет значительной, придется вносить изменения в конструкцию крепления нижних магнитов, а так же изменить расстояние крепления потолочного маяка.

Подбор рецептуры раствора.

При работе можно использовать  цементные, цементно-известковые, известковые, известково-гипсовые растворы. Гипсовые растворы из-за своей вязкости практически не режутся и поэтому получить ровную поверхность практически невозможно. Для приготовления раствора желательно использовать песок мелкой фракции, крупный песок делает раствор более тяжелым и менее пластичным.

Нами протестированы следующие рецептуры для самостоятельного приготовления штукатурной смеси.

Песок-цемент-известь

4-1-2 5-2-3 4-1- добавка Домолит =15мл 5-1- добавка С-3= 15мл 4-0-2

Для тестирования мы использовали фракционированный просушенный песок фракцией 0,63 мм, цемент 400, известь-пушонка гашеная,  добавки пластификаторы (заменители извести).

Влажность и вязкость раствора должна позволять ему свободно сваливаться с лопаты при опрокидывании. Без налипания  к лопате.

Важно подобрать раствор так, чтобы он позволял делать два прохода на одной полосе без нарушения финишного слоя. Это позволяет быстро восстановить ровную и гладкую поверхность,  если при первом проходе не хватило раствора на всю полосу или при заглаживании была повреждена финишная поверхность.

Если вы собираетесь использовать сухие строительные смеси в мешках или  получать уже готовый раствор рекомендуем их предварительно тестировать.

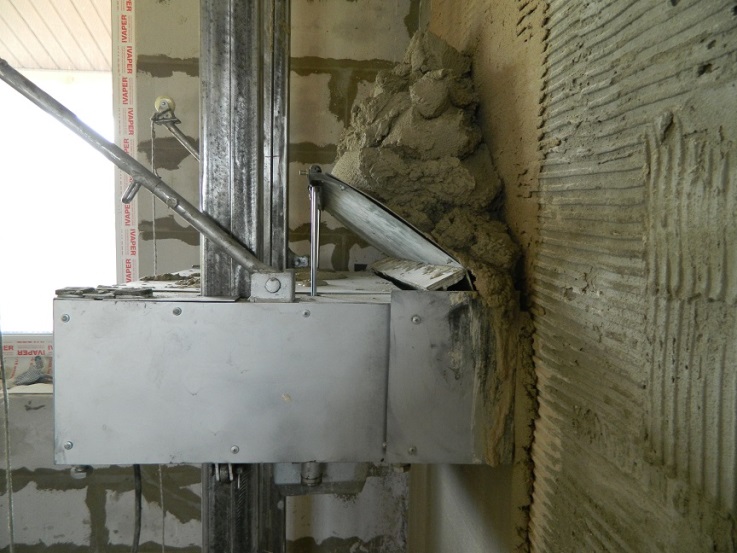

Нанесение раствора на стену.

Перед началом работы стену с гребнем нужно обильно смочить. Дать воде впитаться в основание  в течение 10-15 минут.

Если слой нанесения равномерный нужно посчитать объем загружаемого раствора (лопатами, ведрами, др). Если раствора будет мало, то его не хватит на всю обрабатываемую плоскость, если много, то при заглаживании оставшийся на правиле раствор будет карябать финишную поверхность. Это позволит контролировать объем загрузки и корректировать  его  при изменении толщины слоя.

При фиксации машины в верхней точке, необходимо дать 5-10 секунд поработать вибраторам, чтобы оставшийся раствор был выдавлен с плоскости правила.

Нужно убедиться, что  опрокидывающие правило  трубки  дожаты, для этого нужно подтянуть их веревкой.  Только после этого опускать машину вниз.

Дополнительная загрузка бункера производится при остановке машина  красной кнопкой. После загрузки движение вверх начинается нажатием черной кнопки. Если вы остановили машину основным выключателем, то машина при его включении будет только опускаться(!).

После окончания работы машину обязательно нужно помыть, очистить кромки правила, опустить на платформу, ослабить домкраты и закрутить рычаг сброса давления.

Возможные неисправности

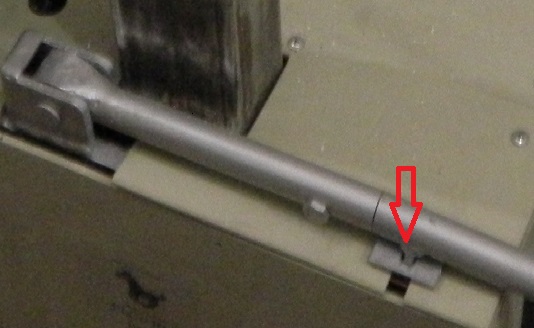

1. Машина не доходит до верхней точки, т. е. опрокидывающие трубки фиксируются раньше, чем их дожимает машина.  Нужно заменить резиновую прокладку, находящуюся  в отверстии между магнитами фиксации левой опрокидывающей правило трубки. Она должна создавать сопротивление для фиксации левой опрокидывающей трубки.

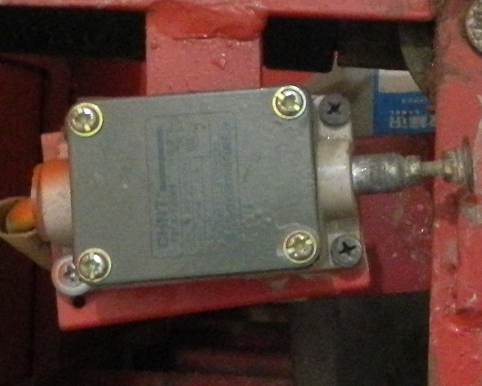

Если машина не отключает движение при упоре в потолок, то нужно  отрегулировать концевой выключатель, который находится на корпусе с левой стороны машины.

3. Под домкратами появились подтеки масла. Первая причина в том, что домкраты подняты на высоту больше 13 см, т. е. неправильно рассчитана высота опор.  Нужно увеличить высоту опор так чтоб, в спущенном виде до потолка оставалось не более 10 см.  Вторая износ шлангов или прокладок.

4. Домкрат самостоятельно ослабляет давление.  Промыть и прокачать домкрат бензином. Заменить гидравлическое масло.

5. Трос зажат в шестеренке.  Снять нижнюю крышку корпуса, обрезать крепление троса на валу. При необходимости заменить трос. Наматывание троса нужно всегда производить только в натянутом состоянии. В машине можно использовать грузоподъемный трос без оплетки диаметром не менее 8 мм.

6. Машина не опускается вниз. Поменять местами фазы электропитания  и дать команду на движение вверх нажатием кнопки на корпусе.  После спуска машину проверить по пункту 2.

7. Машина пробуксовывает при движении вверх. Ослабли или изношены ремни на двигателе.
