Индуктивно-кондуктивные электронагреватели «Гейзер»

Индуктивно-кондуктивные электронагреватели «Гейзер»

                 Сфера применения

► Автономные системы отопления и горячего водоснабжения ЛЮБЫХ

производственных и жилых зданий и сооружений (в т. ч. удаленных), объектов

социально-бытового назначения;

► Теплоснабжение технологических процессов, связанных с нагревом

промежуточного теплоносителя.

Достоинства

► Работа на токах промышленной частоты 50 Гц;

► высокая надежность (100000 часов или 30 лет работы);

► 2-й класс электробезопасности, пожаробезопасность;

► высокая производительность (КПД-98%, cos = 0,98);

► полная автономность работы, не требуют спецобслуживания;

► малые габариты, возможность размещения на малых площадях;

► универсальность (возможность работы с разными жидкими теплоносителями);

► экологичность, полная безопасность для здоровья;

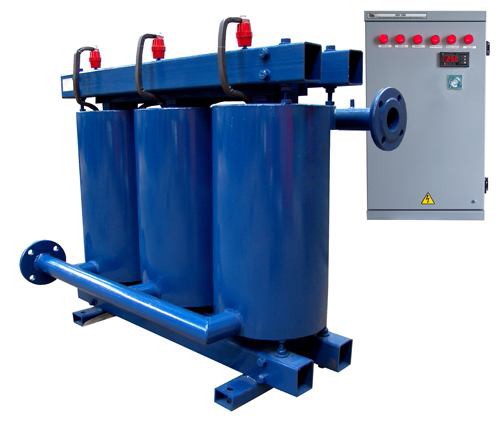

► индуктивно-кондуктивный нагрев препятствует отложению солей жесткости.  Электронагреватель «Гейзер-100»

Обладая всеми вышеперечисленными достоинствами, индуктивно-кондуктивные электронагреватели

«Гейзер» превосходят другие известные виды нагревателей - на твердом, жидком, газообразном топливе,

ТЭНовые, электродные и даже подобные индукционные (на трубках).

Тип, Наименование	Гейзер-5	Гейзер-10	Гейзер-15	Гейзер-20	Гейзер-25	Гейзер-50	Гейзер-100	Гейзер-250
Мощность установленная, кВт	4,5	10	15	20	25	50	100	250
Тепловая  мощность, Гкал/ч	0,004	0,009	0,013	0,017	0,022	0,043	0,086	0,21
Напряжение, В	220	380	380	380	380	380	380	380
Частота тока, Гц	50	50	50	50	50	50	50	50
Число фаз	1	3	3	3	3	3	3	3
Класс электробезотасности	2	2	2	2	2	2	2	2
Коэф. Мощности( cosц)	0,97	0,98	0,98	0,98	0,98	0,985	0,985	0,985
Рабочее давление, МПа	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6
Масса, кг	35	70	75	85	90	175	380	860

При необходимости электронагреватели комплектуются циркуляционными насосами

Нагрев  теплоносителя происходит бесконтактным способом (теплообменник гальванически развязан с силовой

сетью), что делает нагреватель безопасным, а так же во много раз сокращает возможность отложения солей жесткости.

В комплекте с нагревателем поставляется шкаф управления, который обеспечивает полную автономность

нагревателя, поддерживая в системе заданную температуру. Средняя продолжительность работы электронагревателя

составляет 8-10 часов в сутки (потребляемая мощность нагревателя в 2-3 раза ниже установленной).

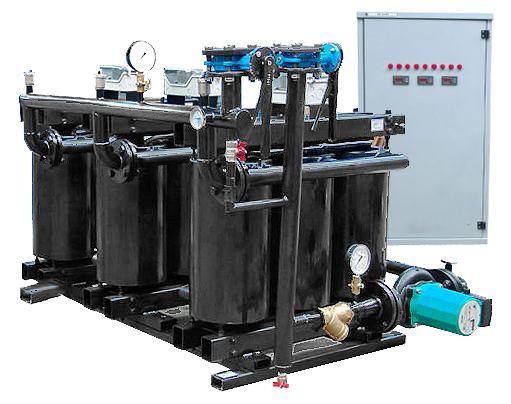

       Узлы нагрева «КИТ»

Узлы нагрева «КИТ» сконструированы на базе индуктивно-кондуктивных

электронагревателей «Гейзер» и обладают ВСЕМИ их достоинствами и

преимуществами (см. выше).

Узлы нагрева «КИТ» помимо самих индуктивно-кондуктивных

электронагревателей имеют всю необходимую теплотехническую обвязку:

циркуляционный насос необходимой производительности, запорно-

регулирующую арматуру с системой трубопроводов, фильтры,

предохранительные клапаны, манометры, термометры и пр. Тем самым, Узел

нагрева «КИТ» представляет собой комплексное изделие, смонтированное на

единой раме и полностью готовое к монтажу на объекте.

Каждый узел нагрева комплектуется аппаратурой управления и

Тип, Наименование	Кит - 15	Кит - 20	Кит - 25	Кит - 40	Кит-50	Кит-50	Кит - 100	Кит - 100	Кит - 150	Кит - 200	Кит - 250	Кит - 300	Кит-500
Кол. и тип нагревателей	1х15	1х20	1х25	2х20	1х50	2х25	2х50	1х100	3х50	2х100	1х250	3х100	2х250
Мощность,  кВт	15	20	25	40	50	50	100	100	150	200	250	300	500
Тепловая  мощность,  Гкал/ч	0,013	0,017	0,022	0,034	0,043	0,043	0,086	0,086	0,129	0,172	0,210	0,258	0,420
Напряжение, В	380	380	380	380	380	380	380	380	380	380	380	380	380
Частота тока, Гц	50	50	50	50	50	50	50	50	50	50	50	50	50
Число фаз	3	3	3	3	3	3	3	3	3	3	3	3	3
Класс электробезопас.	2	2	2	2	2	2	2	2	2	2	2	2	2
Коэф. Мощности ( cosц)	0,98	0,98	0,98	0,98	0,98	0,98	0,98	0,98	0,985	0,985	0,985	0,99	0,99
Рабочее давление, МПа	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6
Масса, кг	118	140	150	245	320	265	420	580	850	810	980	1100	1890

                                коммутации.

                                       Расширительный бак в комплект не входит, поставляется отдельно по желанию Заказчика



-Сибирская                        -Сибирская Электротехническая Компания», г. Прокопьевск,

Электротехническая Компания»                 оф.109. , 8-906-981-36-73. E-mail:

Установки горячего водоснабжения «Гейзер-Е» (емкостные)

Установки ГВС «Гейзер-Е» предназначены для горячего водоснабжения небольших объектов с потребностью в

горячей воде до 850 л/час. Нагреваемая вода в данных установках аккумулируется в специальной накопительной

емкости, что позволяет несколько снижать установленную мощность по сравнению с нагревателями, работающими на

протоке.

Данные установки очень удобны для обеспечения горячей водой небольших локальных объектов, для которых

подвод центрального водоснабжения невозможен или затруднен, а также в качестве резервного источника горячей воды

в случае аварии на централи.

Достоинства

► срок службы 80 000 часов;

► 2-й класс электробезопасности;

► индуктивно-кондуктивный нагрев обеспечивает смягчение воды и уменьшение содержания

железа;

► аккумуляционная емкость-термос позволяет снизить установленную мощность;

► нагрев производиться в автоматическом режиме;

► компактность.

Сфера применения

► Автономные системы горячего водоснабжения любых производственных и жилых зданий и

сооружений;

► Автономные системы локального горячего водоснабжения рассредоточенных потребителей.

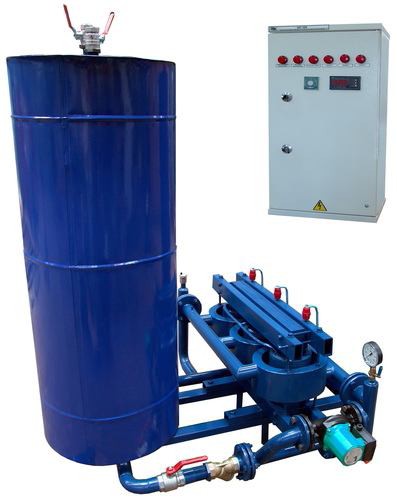

Установка ГВС «Гейзер-50Е»

Тип, наименование	Гейзер-10Е	Гейзер-15Е	Гейзер-20Е	Гейзер-25Е	Гейзер-50Е
Мощность установленная, кВт Тепловая мощность, Гкал/ч Номинальное напряжение, В Число фаз Класс электробезопасности Объем аккумуляционной емкости- термоса*, л Время нагрева воды от 50С до 750С, мин. Производительность на протоке с t=55оС, л/ч Рабочее давление, МПа Масса (без воды), кг	10 0,009 380 3 2 350 170 170 0,4 270	15 0,013 380 3 2 350 115 255 0,4 275	20 0,017 380 3 2 350 85 345 0,4 290	25 0,022 380 3 2 350 70 420 0,4 300	50 0,043 380 3 2 350 35 840 0,4 450

Блоки нагрева «Гейзер-Б» (бойлерные)

Блоки нагрева «Гейзер-Б» представляют собой систему из Узла нагрева «КИТ»(см. выше) и водо-водяного теплообменника (бойлера), смонтированными на единой раме, и являются, по сути, универсальными установками, способными решать задачи отопления, горячего водоснабжения, а также технологического нагрева.

Наличие водо-водяного теплообменника (бойлера) делает установку менее восприимчивой к качеству воды и повышает надежность работы

электронагревателя при возможных авариях в системе (утечка воды из системы,

попадание некачественного теплоносителя и т. д.)

Блоки нагрева «Гейзер-Б» могут подключаться к различным емкостям Заказчика объемом от 1 м3 до 200 м3 для аккумулирования большого запаса горячей воды при ее значительных «пиковых» разборах в течение суток.

Применение установок «Гейзер-Б» в совокупности с емкостью позволяет в несколько раз снизить установленную мощность электронагревателя.

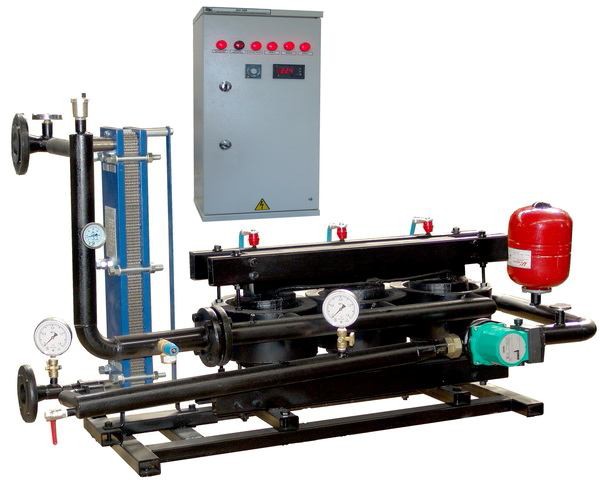

Блок нагрева «Гейзер-50Б»

Тип, наименование	Гейзер-15Б	Гейзер-20Б	Гейзер-25Б	Гейзер-50Б	Гейзер-100Б	Гейзер-250Б
Мощность установленная, кВт Тепловая мощность, Гкал/ч Номинальное напряжение, В Число фаз Класс электробезопасности Производительность на протоке с t=550C, л/час Рабочее давление, МПа Масса (без воды), кг	15 0,013 380 3 2 255 0,6 160	20 0,017 380 3 2 345 0,6 180	25 0,022 380 3 2 420 0,6 190	50 0,043 380 3 2 840 0,6 380	100 0,085 380 3 2 1680 0,6 450	250 0,210 380 3 2 4200 0,6 950
