Китурами Бойлер (стр. 2 )

1. Отопительный котел КИТУРАМИ транспортируется строго в вертикальном положении. Не допускать удары, резкие толчки и кантование котла и его комплектующих, при транспортировке или погрузочно-разгрузочных работах, это может привести к повреждению котла и навесного оборудования.

2. При транспортировке и монтаже не прикладывать усилия к горелке и другим выступающим частям котла.

3. Обеспечить защиту котла от атмосферных осадков. Не хранить котел на открытой площадке или в помещении с повышенной влажностью и повышенной концентрацией пыли.

Гарантийные обязательства

1. Изготовитель, фирма «КИТУРАМИ БОЙЛЕР», предоставляет гарантию на отопительный котел в течение одного года со дня приобретения котла. В настоящем паспорте на гарантийных талонах, продавец обязан заверить печатью своей организации дату продажи котла.

2. Если в течение срока гарантии продукция окажется дефектной, изготовитель обязуется через дилера, продавшего котел, бесплатно предоставить покупателю любую вышедшую из строя деталь, узел, а при технической необходимости котел полностью.

3. Условия гарантии утрачивают свою силу, если проект по выбору тепловой мощности котла и проект котельной выполнены с грубыми нарушениями, повлекшие к отказам эксплуатации или дефекту котла.

4. Условия гарантии утрачивают свою силу, при качественном выполнении проекта по выбору тепловой мощности котла и проектированию котельной, в случае:

4.1. Монтаж и пуск котла выполнены с нарушением требований проекта котельной и настоящего паспорта.

4.2. Эксплуатация котла и содержание помещения, где установлен котел, выполняются с нарушениями требований и рекомендаций проекта котельной и настоящего паспорта.

4.3. Котел эксплуатируется без подключения к контуру защитного заземления.

4.4. Котел эксплуатируется с подключением к контуру защитного заземления с нарушением требований действующих Правил ПУЭ («Правила Устройства Электроустановок») и ГОСТ Р 50571.10-96 «Заземляющие устройства и защитные проводники».

4.5.        Монтажные и пуско-наладочные работы выполнялись без участия монтажной организации, имеющей официальное разрешение (лицензию) на выполнение такого рода работ.

4.6.        Ремонтные и профилактические работы выполнялись без участия организации, имеющей официальное разрешение (лицензию) на выполнение такого рода работ.

4.7 Самовольное изменение конструкции (деталей, узлов или автоматики) котла, выполненные владельцем котла, или исполнителем работ.

4.8. Отказ работы котла, вызванный нарушением правил транспортировки, хранения или небрежного обращения.

4.9. При наличии в котле дефектов, характер которых является нарушением требований и указаний настоящего паспорта по вводу в эксплуатацию и эксплуатации котла:

4.9.1 параметры электропитания (высокое или низкое напряжение, скачки напряжения, частота тока) отличаются от действующих стандартов, и отсутствует стабилизирующее устройство на линии электропитания котла,

4.9.2. стабилизирующее устройство не обеспечивает защиту электрической части котла и циркуляционного насоса от нарушений параметров электропитания;

4.9.3. схема подачи электропитания на котел выполнена с нарушениями проекта котельной, требованиями и рекомендациями настоящего паспорта;

4.9.4. используемое топливо (природный газ, сжиженный углеводородный газ, дизельное или твердое топлива), отличается от действующих стандартов;

4.9.5. подача используемого топлива (природный газ, сжиженный углеводородный газ, дизельное или твердое топливо), выполнена с нарушениями проекта котельной, требованиями и рекомендациями настоящего паспорта;

4.9.6. тракт выхода продуктов сгорания (сечение, высота, теплоизоляция, оголовок дымохода, качество поверхности и конструктивное исполнение канала дымохода, и т. д. и т. п.) не соответствует проекту котельной и рекомендациям настоящего паспорта;

4.9.7. естественная вентиляция как приточная, так и вытяжная отсутствуют, или выполнены с нарушениями проекта котельной, требованиями и рекомендациями настоящего паспорта;

4.9.8.        теплоноситель, который контактирует с контуром отопления котла, имеет вредные химические вещества, содержит твердые взвеси различного характера и консистенции, его температура парообразования ниже 100°С;

4.9.9.        отсутствует сетчатый фильтр, установленный на входе теплоносителя в котел перед насосом, и его технические параметры отличаются от требований проекта котельной;

4.9.10. вода для контура горячего водоснабжения котла имеет повышенную концентрацию вредных химических веществ, содержит твердые взвеси различного характера и консистенции, отсутствует защита, обеспечивающая нормативное качество этой воды по ГОСТ 2874-82 «Вода питьевая»;

4.9.11. отсутствует, или не обеспечивает защиту, клапан предохранительный, предназначенный для защиты от превышения сверх нормы рабочего давления теплоносителя или воды, в контурах отопления и горячего водоснабжения котла;

4.9.12. отсутствует, или не обеспечивает защиту, расширительный бак, предназначенный для защиты от прироста объема теплоносителя или воды, образованного при повышении температуры, в контурах отопления и горячего водоснабжения котла;

4.9.13. отсутствует, или не обеспечивает защиту, клапан воздушный автоматический, на линии контуров отопления и горячего водоснабжения котла, от наличия в теплоносителе или воде воздушных включений, в виде пузырьков или воздушных пробок;

4.9.14. отсутствует защита в контурах отопления и горячего водоснабжения котла от резких колебаний давления, и от гидроудара.

4.10. Дефект, или отказ работы котла явился следствием не корректного выполнения работ:

4.10.1. ремонт системы отопления, или системы горячего водоснабжения;

4.10.2. изменение конструкции системы отопления, или системы горячего водоснабжения;

4.10.3. заполнение системы отопления и контура отопления котла теплоносителем с нарушением требований настоящего паспорта по ограничению давления;

4.10.4. пуск холодной воды через контур горячего водоснабжения котла с нарушением требований настоящего паспорта по ограничению давления;

4.10.5. самовольное выполнение настройки и регулировки запорной арматуры, других аксессуаров, которые обеспечивают безопасность эксплуатации котла и не предназначены для управления режимами эксплуатации котла;

4.10.6. ремонтно-восстановительные работы электроснабжения объекта;

4.10.7. ремонтно-восстановительные работы на линии подачи топлива;

4.10.8. конструктивные изменения помещения котельной и т. д. и т. п.

5. Условия гарантии утрачивают свою силу, при образовании дефектов котла, вызванных стихийными бедствиями, злонамеренными действиями, пожарами и т. п.

Примечание. Порядок замены дефектной продукции рассмотрен в главе «Приложение», разделе «Порядок замены по гарантии».

Основные технические характеристики

Модель	Ед. изм.	13 R	17 R	21 R	25 R	30 R
Мощность по отоплению1	Ккал л/ч	13,000	17,000	20,000	25,000	30,000
кВт	15.1	19.8	23.2	29.1	34.9
Тип	Полузакрытый тип, принудительная подача воздуха и отвод отработанных газов у FE или FF
Топливо	газ	СПГ (200+50, -100 мм Н2О)
Номинальный расход газа2	м3/ч	1,52	2,0	2,47	3,0	3,5
Поверхность теплопередачи	м2	0.8	0.8	1.6	1.6	1.6
Объем воды в котле	л	32	32	29	29	29
КПД	Отопление	%	90	90	90	90	90
ГВС	%	90	90	90	90	90
Максимальное давление в контуре	Отопление	бар (кгс/см2)	3.43 (3.5)
ГВС	бар	min 1 max 10
Расход горячей воды3	∆t = 25oC	л/мин	8,7	11,3	14,0	16,5	20,0
∆t = 40oC	л/мин	5,4	7,1	8,8	10,2	12,5
Максимальная температура в контуре отопления	oC	85
Размеры	Габариты (ШхДхВ)	мм	365х650х930
Ш подача/обратная	А	32
Входное/ выходное отверстие для горячей воды	А	15
Входное  отверстие для газа	А	15	15	15	15	20
Диаметр дымоходов	О	75
Вес	кг	75	75	85	85	85
Потребляемая электрическая мощность4	Вт	80	80	160	160	160
Напряжение / Частота	220 В х 50 Гц

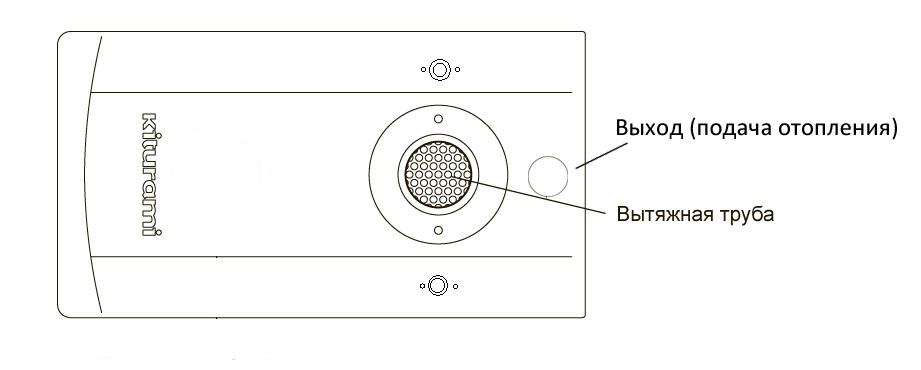

Конструкция котла STSG 13-17R

Рис. 1

Рис. 2

Конструкция котла 21-25-30R

Рис. 3
