Рабочий лист
Тема урока: Изготовление крепежных элементов для легкового автотранспорта
ФИО обучающегося__________________________________________________
ГБОУ ___________________________________ класс_____________________
Слесарная мастерская
Задание № 1.
Рассмотрите техническое оснащение, плакаты и стенды мастерской колледжа. Как вы считаете, для каких работ предназначена эта мастерская?
________________________________________________________________________________________________________________________________________
Задание № 2.
Вспомните и назовите детали и инструменты, которые вы использовали при работе с конструктором для соединения отдельных элементов.
____________________________________________________________________________________________________________________________________________________________________________________________________________
Задание № 3.
Рассмотрите крепёжные элементы, представленные в мастерской. Сфотографируйте их и заполните таблицу.
Фото | Наименование | Назначение |
Приведите примеры: в каких изделиях в быту вам встречалась резьба, резьбовые соединения.
_____________________________________________________________________________________________________________________________________
Как вы считаете, насколько прочны резьбовые соединения? Обоснуйте, почему.
_______________________________________________________________________________________________________________________________________
Задание № 5.
Из выданного набора инструментов подберите несколько необходимых для изготовления шпильки. Сделайте фотографии выбранного инструмента и заполните таблицу.
Фото инструмента | Наименование | Назначение | Технические данные |
Задание № 6.

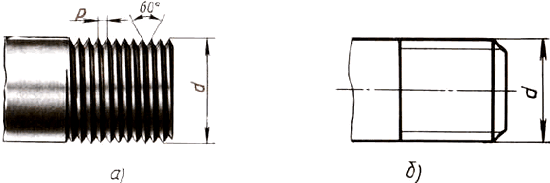

Рассмотрите фрагмент чертежа шпильки. Как на чертеже изображена резьба?
_________________________________________________________________________________________________________________________________________________________________________________________________________
Для выполнения практического задания вам необходимо создать чертёж металлической шпильки М8 с наружной резьбой, чертёж необходимо подготовить как отчётный материал на листе формата А4.
Задание № 7.
Прослушайте инструктаж по требованиям правил охраны труда и требованиям безопасности при работе в учебно-производственной мастерской и выполните практическое задание на тему «Изготовление шпильки М8».
Мастер производственного обучения расскажет и покажет принципиальную схему изготовления шпильки.
Заполните технологическую карту. Все действия по операционному процессу подтвердите фотоматериалами.
Технологическая карта
1. Берём металлический пруток. Измеряем штангенциркулем диаметр 8 мм.
2. Отмеряем длину 60 мм, делаем разметку чертилкой и отрезаем ножовкой по металлу необходимую длину.
3. Полученную заготовку зажимаем в тиски и опиливаем фаску с обоих концов под углом 45°.
4. На заготовке с обеих сторон делаем отметки по 20 мм для нарезания резьбы.
5. Зажимаем заготовку вертикально в тиски, смазываем маслом и нарезаем резьбу. Для этого плашку устанавливаем перпендикулярно заготовке и врезаем в стержень на 2−3 оборота. Проверяем установку плашки, если не перпендикулярно стержню, отворачиваем и выравниваем.
6. Нарезаем резьбу: два оборота вперёд, пол-оборота назад (для обламывания стружки), на длину 20 мм с обеих сторон.
7. Представьте фотографию готового материального продукта, полученного вами по итогам выполнения заданий, связанных с технологическим процессом изготовления шпильки М8.
Задание № 8.
Назовите области применения полученного материального продукта.
___________________________________________________________________________________________________________________________________________________________________________________________________________
