2.5. МЕСТОПОЛОЖЕНИЕ ОБЪЕКТОВ ОЦЕНКИ

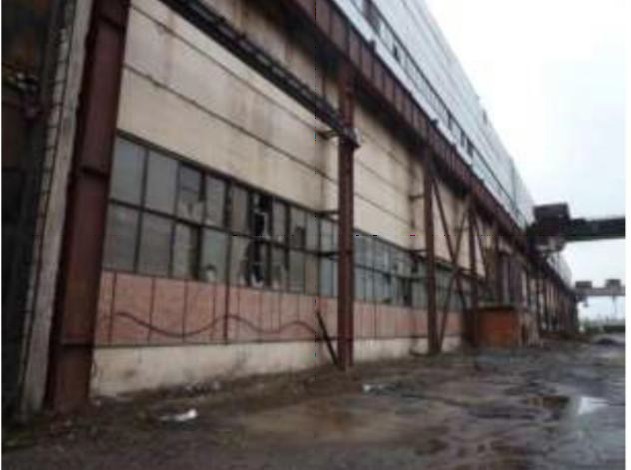

Представленное к оценке движимое имущество на дату оценки находилось по адресу: Санкт-Петербург, г. Колпино, Финляндская ул. 13, площадка «Ижорский завод», охраняемый цех № 66. Рис. 1. Внешний вид цеха № 66 | Рис. 2. Местонахождение Объекта оценки цех № 66 |
2.6. ОПИСАНИЕ ОБЪЕКТА ОЦЕНКИ № 1
2.6.1. Общее описание и технические характеристики
Согласно Заданию на оценку (Приложение к договору 2224/ОВ-2016 от 01.01.2001) объектом оценки № 1 является машина листогибочная Verrina CLS-3/110*4580,год выпуска: 1976 г. Информация об Объекте оценки № 1 приведена в таблице ниже.
Табл. 2. Информация об объекте оценки № 1 Наименование | Марка, модель | Заводской номер | Год выпуска | Документы | Предприятие-изготовитель |
Машина листогибочная | Verrina CLS-3/110*4580 | н/д | 1976 | Контракт на поставку оборудования г.; Договор купли-продажи оборудования № IZ/14500/15-292/1627 от 01.01.01 г. | «Веррина» Генуя (Волтри) Италия |
Представление о составе Объекта оценки № 1, техническом состоянии, истории происхождения было сформировано в результате визуального осмотра объекта, а также интервьюирования присутствующих на осмотре специалистов. Визуальный осмотр объекта оценки №1 был произведен 23.06.2016 г. представителем Исполнителя – оценщиком Пироговым Дмитрием Константиновичем и представителем собственника объекта оценки – Левина Сергея Владимировича (генерального директора , тел.: +7(911)915-35-94). Место осмотра: Санкт-Петербург, г. Колпино, Финляндская ул. 13, площадка «Ижорский завод», охраняемый цех № 66. В ходе осмотра представителем Исполнителя было установлено, что оцениваемое имущество частично разукомплектовано. Также Исполнителю была предоставлена устная справочная информация о техническом состоянии Объекта оценки, согласно которой объект находился в неработоспособном состоянии. Объектом оценки является машина листогибочная 3-х валковая, крупно узловая. Станина и крупные составляющие изготовлены методом сплошного литья без следов сварки. Машина смонтирована в начале 80-х. Был произведен пробный запуск, далее машина не эксплуатировалась, была частично разобрана, разукомплектована. Таким образом, машина не эксплуатируется около 25 лет, на дату оценки неработоспособна, а именно: литая станина подверглась износу незначительно (следы коррозии металла практически отсутствуют); гидравлическая система управления и контроля отсутствует; электрика, мелкие детали изношены полностью - негодны к применению или восстановлению, требуется замена; демонтирован верхний валок. Проведение детального обследования технического состояния Объекта оценки в процессе осмотра не представлялось возможным по причине отсутствия необходимого для диагностики оборудования и невозможности запуска объекта. Текущее использование Объекта оценки – на дату оценки: объект частично разобран, разукомплектован, не эксплуатируется. Находится в неработоспособном состоянии. Фактически из-за отсутствия системы управления и контроля Объект оценки № 1 представляет собой литую станину – «заготовку» для станка, требующую восстановительного ремонта систем, полную модернизацию. Роль имущества в производственном процессе и его уникальность:
1. степень существенности (значимости) для собственника/бизнеса – имеет основное значение. Объект оценки с точки зрения производственного процесса (коммерческой деятельности) является основным технологическим оборудованием;
2. уникальность имущества – мелко серийное, в настоящее время по данной технологии (методом сплошного литья) не изготавливается. С учетом хронологического возраста (около 39 лет) является редким (несколько подобных объектов в РФ);
3. демонтаж требуется, поскольку оборудование смонтировано, при этом стоимость демонтажа значительная (крупные узлы, вес 330 тыс. кг.). Вывоз возможен грузовым транспортом.
В нижеследующей таблице представлено описание объекта оценки № 1. Табл. 3. Объект оценки № 1 «Машина листогибочная Verrina CLS-3/110*4580, год выпуска: 1976»
Объект оценки № 1 | |
Наименование объекта | Машина листогибочная Verrina CLS-3/110*4580 |
Год изготовления | 1976 |
Заводской номер | В ходе осмотра не выявлен |
Назначение | Машина предназначена для гибки с предварительной подгибкой кромок цилиндрических обечаек и для правки овальности обечаек после сварки продольных швов |
Технические характеристики | |
Рабочая длина валков – 4580 мм | Рабочая длина валков – 4580 мм |
Максимальная ширина листа | 4500 мм |
Диаметр верхнего валка | 1100 мм |
Диаметр нижнего валка | 650 мм (суппорт с одним комплектом опорных роликов Д – 300 мм) |
Неизменяемое расстояние между нижними валками | 900 мм |
Максимальное расстояние между верхним и нижним валками | 270 мм |
Ход вниз верхнего валка | 400 мм |
Горизонтальное перемещение нижних валков в две стороны от среднего положения | 300 мм |
Скорость подачи листа | 2,2 – 3,3 – 5,5 м/1” |
Скорость подъема и опускания верхнего валка | 3 – 4,5 мм/1” |
Скорость перемещения нижних валков | 4,5 – 7 мм/1” |
Вертикальная нагрузка на верхний валок | 2700 тс |
Вертикальная нагрузка на нижний валок | 1900 т |
Крутящий момент каждого нижнего валка | 100.000 кг/м |
Общий крутящий момент нижних валков | 200.00 кг/м |
Установочная мощность: Для вращения Для перемещения каждого валка Для перемещения нижних валков Для дополнительных операций Общая установочная мощность машины | 400 НР 120 НР 60 НР 25 НР 605 НР |
Примерный вес машины | 330.000 кг |
Объект оценки № 1 | |
Размеры листа при холодной гибке и подгибке кромки с пределом текучести 35 кг/мм2: Ширина Минимальный внутренний диаметр обечайки – 1400 мм Прямой край кромки Толщина листа | 4500 мм 1400 мм 145 мм 80 мм |
Размеры листа при холодной гибке и подгибке кромки с пределом текучести 35 кг/мм2: Ширина Минимальный внутренний диаметр обечайки Прямой край кромки Толщина листа | 4500 мм 1600 мм 150 мм 90 мм |
Размеры листа при холодной гибке и подгибке кромки с пределом текучести 12 кг/мм2 Ширина Минимальный внутренний диаметр обечайки Прямой край кромки Толщина листа | 4500 мм 1400 мм 175 мм 120 мм |
Принцип работы | Каждый нижний валок приводится непосредственно от трехскоростного гидравлического двигателя (патент фирмы «Верина»). Верхний валок перемещается от гидравлических цилиндров и управляется с пульта управления (начальное и конечное положение скорости). Верхний валок для выдачи согнутой обечайки поворачивается в наклонное положение, привод гидравлический с автоматическим управлением с пульта. Горизонтальное перемещение нижних валков от гидравлического привода, управляемого с пульта, и указатель положения. Подгибка кромок без обратного перемещения листа. Все приборы контроля и управления находятся на одном пульте. Машина выполнена из высококачественного материала. |
Основные размеры машины согласно чертежу №ЦЛ 71256 | А = 14 200 В = 5 600 С = 4 400 D =3 650 E = 10 200 F = 6 200 |
2.6.2. Фотографии объекта оценки №1

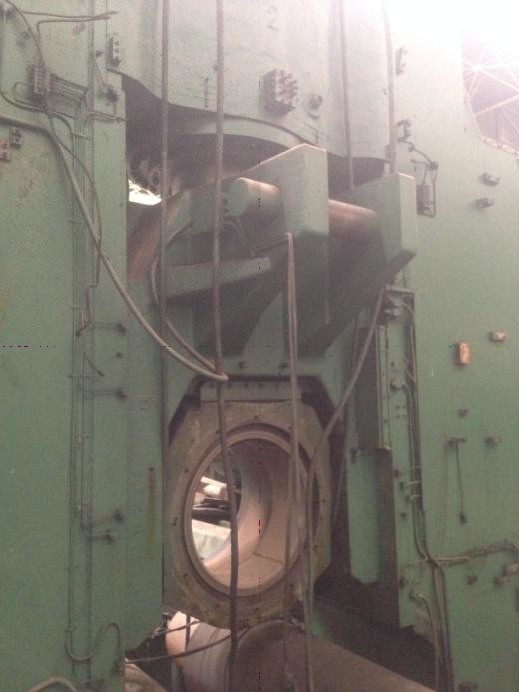

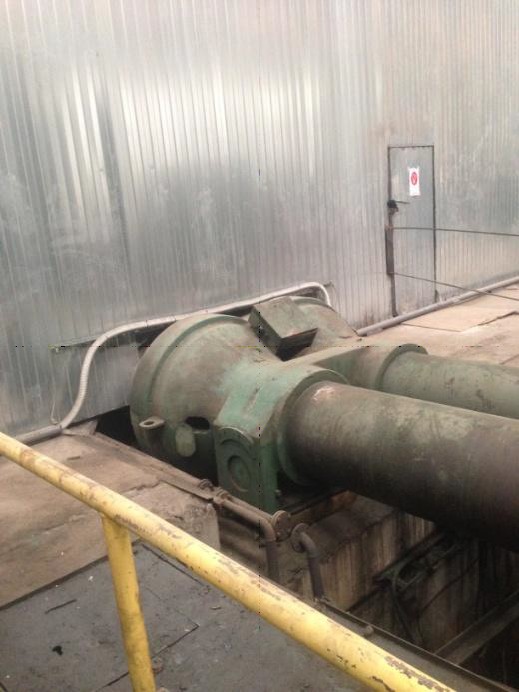

Рис. 7. Вид объекта оценки №1(приводные валы)

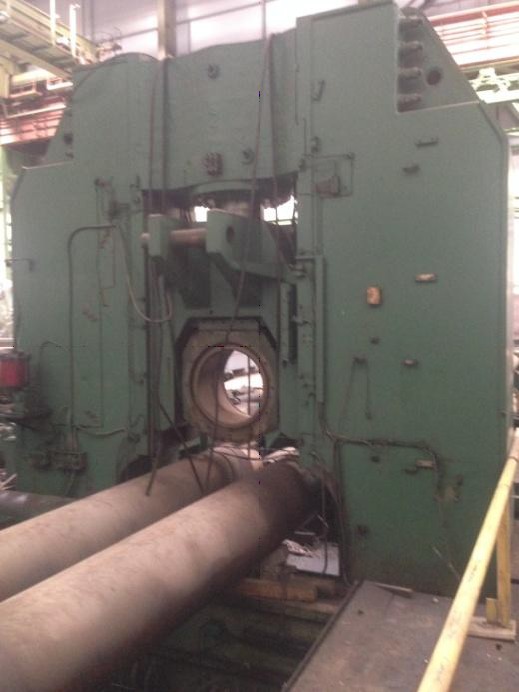

Рис. 8. Вид объекта оценки

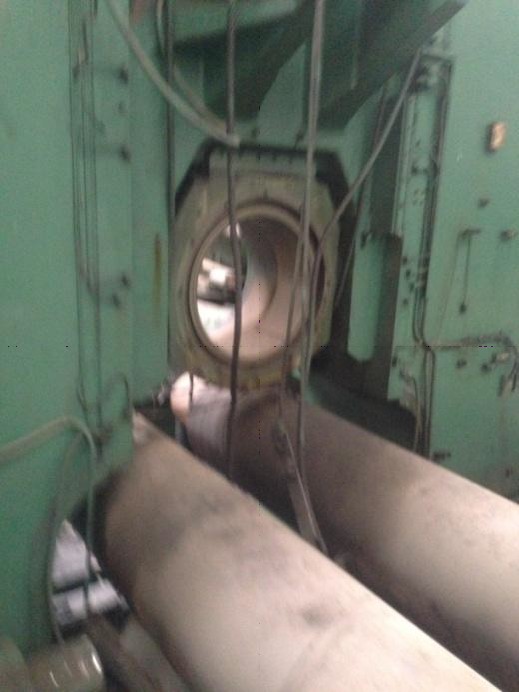

Рис. 9. Вид объекта оценки №1 (приводные валы)

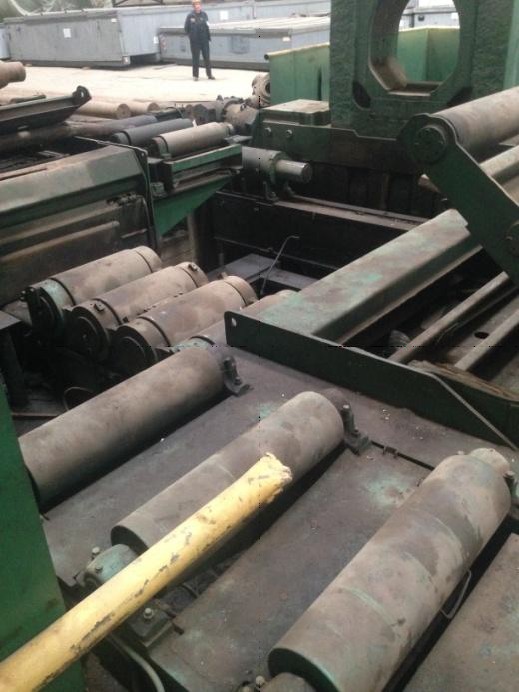

Рис. 10. Вид объекта оценки №1 (подающие валки)

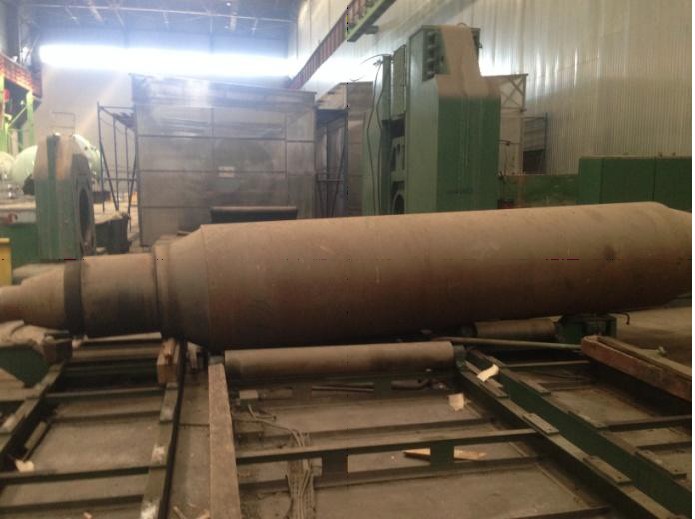

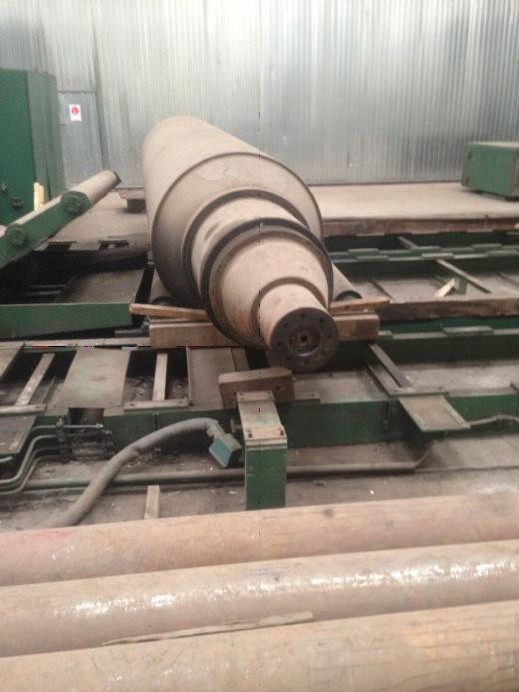

Рис. 11. Вид объекта оценки №1 (верхний вал)

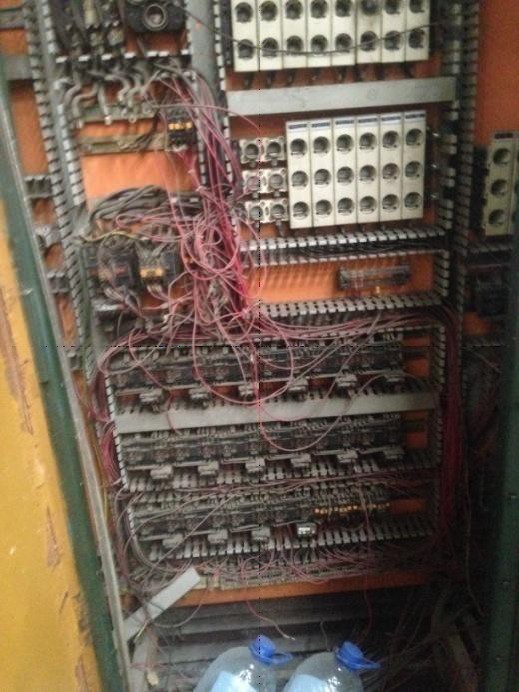

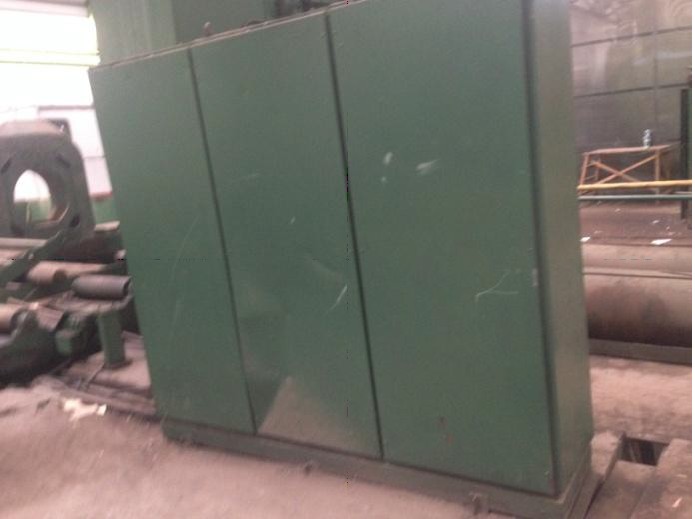

Рис. 12. Вид объекта оценки №1 (электрический шкаф)
Рис. 13. Вид объекта оценки №1 (верхний вал)

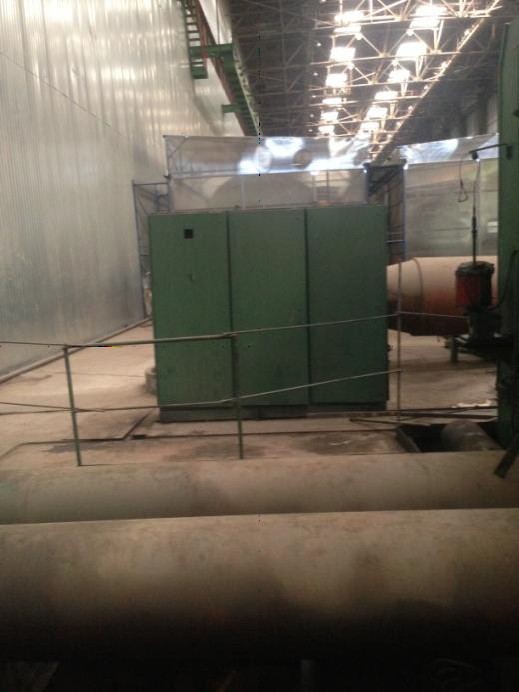

Рис. 14. Вид объекта оценки №1 (электрический шкаф)
Рис. 15. Вид объекта оценки №1
Рис. 16. Вид объекта оценки №1
По результатам визуального осмотра идентификация объекта оценки №1 (а именно установление конструктивных, функциональных и эксплуатационных характеристик объекта, определяющих его марку, модель, модификацию; исследование маркировочных обозначений на агрегатах объекта в целях расшифровки информации об объекте; установление соответствия маркировочных обозначений на объекте записям в технических, правоустанавливающих документах) произведена не полностью, идентификационные признаки (заводской номер) выявлены не были; установить комплектность не представлялось возможным ввиду отсутствия достаточной технической документации. Фактически Объект оценки № 1 выявлен согласно устной информации собственника.
2.6.3. Выводы по результатам описания объекта оценки № 1
Объектом оценки № 1 является машина листогибочная Verrina CLS-3/110*4580, год выпуска: 1976 г., согласно приложению № 1 к Договору № № 000/ОВ-2016 от 01.01.2001 г. По результатам визуального осмотра идентификация объекта оценки произведена не полностью, идентификационные признаки (заводской номер) выявлены не были; установить комплектность не представлялось возможным ввиду отсутствия достаточной технической документации. Фактически объект оценки № 1 выявлен согласно устной информации собственника. Текущее использование объекта оценки № 1 – на дату оценки: объект частично разобран, разукомплектован, не эксплуатируется. Находится в неработоспособном состоянии. Фактически из-за отсутствия системы управления и контроля объект оценки № 1 представляет собой литую станину – «заготовку» для станка, требующую восстановительного ремонта систем, полную модернизацию.
По результатам исследования Оценщик сформировал суждение о том, что объект оценки № 1 может позиционироваться как листогибочная машина в неработоспособном состоянии, фактически представляющая собой литую станину – «заготовку» для восстановления и полной модернизации.
