МИНОБРНАУКИ РОССИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«САМАРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
(ФГБОУ ВПО «СамГТУ)
К а ф е д р а «Промышленная теплоэнергетика»
НАЗВАНИЕ КУРСОВОГО ПРОЕКТА
Курсовой проект по дисциплине «Теплотехнологические комплексы и безотходные системы»
Выполнил: Студент гр. ХХ-YY
Проверил: к. т.н.,
Самара
Самарский государственный технический университет
2012
ОГЛАВЛЕНИЕ
Введение 3
Основная часть 4
1.1. Оформление курсового проекта 4
1.1.1. Пример оформления рисунков 5
1.1.2. Пример оформления таблиц 5
1.1.3. Пример оформления формул 6
Заключение 7
Список используемой литературы 8
ВВЕДЕНИЕ
Курсовой проект состоит из расчётно-пояснительной записки объёмом 30-40 страниц, трех чертежей формата А2 (А3), на которых должна быть представлена следующая информация:
схема теплотехнологической установки и система утилизации теплоты отходящих дымовых газов;
общий вид котла-утилизатора (либо рекуперативного воздухоподогревателя);
общий вид КТАНа.
Расчётно-пояснительная записка должна содержать следующие разделы: исходные данные; введение; описание системы теплотехнологической установки; расчет горения топлива; расчет котла-утилизатора (либо рекуперативного воздухподогревателя); расчет КТАНа; заключение.
- студентом заполняется лист с исходными данными, которые подписывается студентом, преподавателем и заведующим кафедрой; во введение должна быть показана актуальность выполняемого курсового проекта; основная часть пояснительной записки должна содержать все выполненные в курсовом проекте расчеты; в заключении должны быть отражены основные результаты проведенных расчетов в курсовом проекте.
Все расчёты в записке должны сопровождаться соответствующими пояснениями, ссылками на источники. Размерность используемых физических величина производится в единицах СИ. В конце пояснительной записки приводится список использованной литературы.
ОСНОВНАЯ ЧАСТЬ
Оформление курсового проекта
Текст расчётно-пояснительной записки курсового проекта должен быть аккуратно оформлен на бумаге формата А4. Поля задаются следующим образом: верхнее – 20 мм, нижнее – 20 мм, левое – 30 мм, правое – 10 мм. Шрифт основного текста 14 пт. Интервал междустрочный 1,15. Абзацный отступ 10 мм. Заголовки выделяются либо стилем, либо отступом после заголовка одной пустой строкой, до заголовка двумя.
Пример:
Текст расчётно-пояснительной записки курсового проекта должен быть аккуратно оформлен на бумаге формата А4. Поля задаются следующим образом: верхнее – 20 мм, нижнее – 20 мм, левое – 30 мм, правое – 10 мм. Шрифт основного текста 14 пт. Интервал междустрочный 1,15. Абзацный отступ 10 мм. Заголовки выделяются либо стилем, либо отступом после заголовка одной пустой строкой, до заголовка двумя.
Оформление курсового проекта
Текст расчётно-пояснительной записки курсового проекта должен быть аккуратно оформлен на бумаге формата А4. Поля задаются следующим образом: верхнее – 20 мм, нижнее – 20 мм, левое – 30 мм, правое – 10 мм. Шрифт основного текста 14 пт. Интервал междустрочный 1,15. Абзацный отступ 10 мм. Заголовки выделяются либо стилем, либо отступом после заголовка одной пустой строкой, до заголовка двумя.
Основные разделы курсового проекта, такие как, введение, основная часть и заключение пишутся заглавными буквами и не нумеруются.
В расчётно-пояснительной записке приводятся все расчёты и формулы с объяснением входящих в них величин. Для всех размерных величин указываются единицы измерения. Все таблицы в расчётно-пояснительной записке должны иметь порядковые номера и названия. Все схемы и графики должны иметь порядковые номера и названия. Нумерация их ведётся отдельно от таблиц.
Далее приведены примеры оформления рисунков, таблиц, формул и т. д.
Пример оформления рисунков
Рисунок размещается по центру страницы. Подрисуночная надпись также размещается по центру страницы согласно ниже приведенного примера. Перед рисунком должна быть одна пустая строка, после подрисуночной надписи также должна быть одна пустая строка.

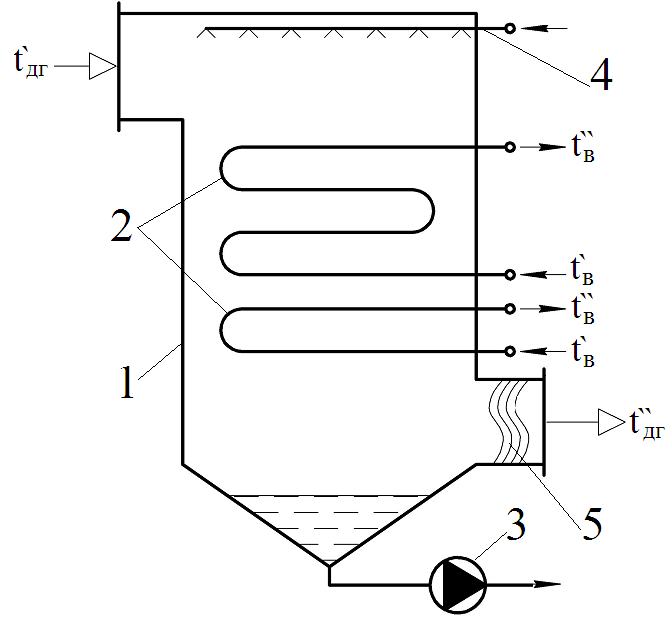

Р и с. 4. Контактный теплообменник с активной насадкой (КТАН).
1 – корпус; 2 – теплообменная поверхность (пучок трубок); 3 – циркуляционный насос; 4 – распылитель; 5 – каплеуловитель.
Пример оформления таблиц
Ниже приведен пример оформления таблиц. После таблицы должна быть одна пустая строка. Размер текста таблицы можно делать меньше размера основного текста, например, 12 пт.
Таблица 1
Характеристика потребителей горячей воды КТАНа
Наименование потребителя | Расход воды потребителя, т/ч | Температура воды на входе в КТАН, 0С | Температура воды на выходе из КТАНа, 0С | Количество теплоты, получаемое потребителем, кДж/ч |
Исходная вода | G1 | t′1 | t″1 | Q1 |
Химочищ. вода | G2 | t′2 | t″2 | Q2 |
Сетевая вода | G3 | t′3 | t″3 | Q3 |
Пример оформления формул
Набор формул осуществляется в приложении MS Equation. Размеры текста в редакторе формул задаются произвольно, но не больше 14 пт. Например,
Пример написания формул и расчетов.
Теоретически необходимое количество воздуха, м3/м3:
, (1)
где СnHm – концентрация углеводородов в топливе, %; СО – концентрация оксида углерода в топливе, %; Н2 – концентрация водорода в топливе, %.
ЗАКЛЮЧЕНИЕ
Чертеж общего вида котла-утилизатора и рекуперативного воздухподогревателя выполняется по результатам конструкторского расчета. Для этого на чертеже формата А2 (А3) должны быть указаны основные конструктивные характеристики котла: число трубок, их длина, габаритные размеры котла-утилизатора или рекуператора, диаметр барабана котла-утилизатора и др.
Чертеж общего вида КТАНа выполняется по результатам конструкторского расчета. Для этого на чертеже формата А2 должны быть указаны основные конструктивные характеристики КТАНа. При разработке чертежа стоит учитывать площадь проходного сечения газового тракта, которая рассчитывалась с учетом скорости течения газа при конструкторском расчете.
Орошающее устройство конструируется таким образом, чтобы принятое количество форсунок при их производительности обеспечивало равномерную оптимальную плотность орошения, равную 6…8м3/ч на 1м2 сечения насадки. Так, например, для насадки с площадью сечения 2х2=4м2 требуется 7х4=28м3/ч орошающей воды.
В конструкции КТАНа необходимо предусматривать не менее двух люков-лазов для обслуживания орошающего устройства и осмотра КТАНа. Один из люков-лазов может выполнять роль взрывного клапана и располагаться в верхней части подводящего патрубка.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
Варгафтик, по теплофизическим свойствам газов и жидкостей. – М.: Физматгиз, 1963. – 708 с. Григорьев, и теплотехника: Справочник. В 4-х кн / Под общ. ред. , . – М.: Энергия. – 2004. Данилов, вторичных энергетических ресурсов / , . – Екатеринбург: УГТУ-УПИ, 2008. – 128с. Ключников, теплотехнологии и вопросы энергосбережения. – М.: Энергоатомиздат, 1986. – 128с. Лавров, -химические основы процесса горения топлива / . - М.: Наука, 1971. – 272 с.
