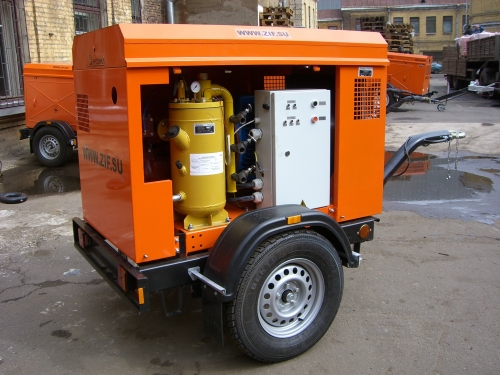

МЗА19-22-01 (ЗИФ-СВЭ 3/0,7) стационарная в кожухе на прицепе, 22 кВт

Производительность 3,4 м3/мин; Давление 7,0 кгс/см2;

Назначение и применение

Компрессорная станция МЗА19-22-01 предназначена для выработки сжатого воздуха для пневматических систем и разнообразного пневмоинструмента при использовании на объектах и на промышленных предприятиях и может эксплуатироваться на площадках на открытом воздухе.

Компрессорные станции электрические типа МЗА19-22-01 (ЗИФ-СВЭ4/0,7 на раме с кожухом на прицепе, Nдв=22кВт) могут также использоваться для стандартных применений при проведении строительных, ремонтных, дорожных, горнодобывающих и геологоразведочных, спасательных и аварийно-восстановительных и других работ.

Станции могут заменять основную сеть пневмоснабжения, в качестве резервного источника при аварийном отсутствии воздуха в сети.

Данные станции являются оборудованием проиводственно - технического назначения и не предназначены для использования в бытовых целях.

Компрессорные станции МЗА19-22-01 имеют климатическое исполнение "У1" по ГОСТ 15150-69 и могут эксплуатироваться в температурном диапазоне окружающего воздуха от минус 20 до плюс 40оС и при влажности до 98% (250С).

Станции могут эксплуатироваться в районах с высотой над уровнем моря до 1500 метров, и при запыленности окружающего воздуха до 10 мг/м3 (кратковременно до 20мг/м3).

Исполнение станций – шумонезаглушенное с погодозащитным кожухом на прицепе.

Ходовая часть в виде прицепа позволяет транспортировать компрессорную станцию за грузовым (сцепной прибор –серьга) или за легкогрузовым (сцепной прибор – шар) автомобилем путем буксировки.

Данные станции должны подключаться к силовой сети напряжением 380В, 50Гц с обеспеченным качеством электроэнергии по ГОСТ13109-97.

Пример записи обозначения станций при заказе:

- Станция компрессорная передвижная типа, унифицированное обозначение:
ЗИФ-СВЭ 3/0,7 на раме с кожухом на прицепе, 22 кВт, ( МЗА19-22 0000-000-01 ) ТУ 3643-006-07541733-2001.
( сокращенное обозначение МЗА19-22-01 на прицепе ).

Основные технические данные компрессорной станции

Наименование параметра	Значение
Номинальная объемная производительность, приведенная к нормальным условиям*, м3/мин	3,4 -0,4
Потребляемая мощность станции на номинальном режиме*, кВт, не более	22
Конечное рабочее давление (избыточное), МПа	0,7
Минимальное рабочее давление (избыточное), МПа	0,35±0,02
Сжимаемый газ	воздух
Уровень звука (на расстоянии 7 м), дБ А, не более	90
Диапазон рабочих температур, єC	от минус 20 до плюс 40
Содержание масла в сжатом воздухе на номинальном режиме, г/м3, не более	0,0035
Привод: трехфазный асинхронный электродвигатель (N=3000 об/мин)	А200L2У3
установленная мощность электродвигателя, кВт	22
питание от сети переменного тока	напряжением(380+10%)В, частотой 50 Гц
Масса заправленной станции, кг, не более: -	715
Габариты станции, мм, не более: :
длина	2817
высота	1550
ширина	1470
Максимальная скорость транспортировки в кузове транспортного средства, км/час, не более	25 (ПСМ),70 (ПТС)
Режим работы	продолжительный

*потребляемая мощность и объемная производительность станции обеспечиваются при нормальных условиях : температуре окружающего воздуха 293 К (20 оC) и атмосферном давлении 0,1013 МПа (760 мм рт. ст.), относительном давлении водяного пара 0 МПа( относительная влажность) и при работе на стандартных смазочных материалах.

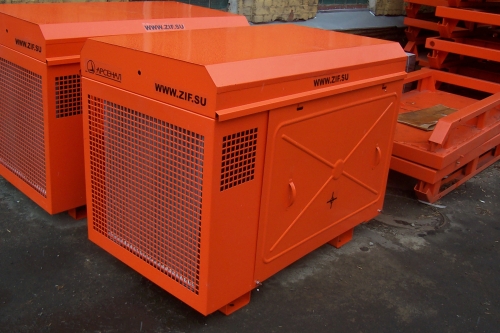

МЗА19-22-01 (ЗИФ-СВЭ 3/0,7) стационарная в кожухе, 22 кВт

Производительность 3,4 м3/мин; Давление 7,0 кгс/см2;

Назначение и применение

Компрессорная станция МЗА19-22-01 в кожухе предназначена для выработки сжатого воздуха для пневматических систем и разнообразного пневмоинструмента при использовании на объектах и на промышленных предприятиях и может эксплуатироваться на площадках на открытом воздухе.

Компрессорные станции электрические типа МЗА19-22-01 (ЗИФ-СВЭ3/0,7 на раме, Nдв=22кВт) могут также использоваться для стандартных применений при проведении строительных, ремонтных, дорожных, горнодобывающих и геологоразведочных, спасательных и аварийно-восстановительных и других работ.

Станции могут заменять основную сеть пневмоснабжения, в качестве резервного источника при аварийном отсутствии воздуха в сети.

Данные станции являются оборудованием проиводственно - технического назначения и не предназначены для использования в бытовых целях.

Компрессорные станции МЗА19-22 имеют климатическое исполнение "У1" по ГОСТ 15150-69 и могут эксплуатироваться в температурном диапазоне окружающего воздуха от минус 20 до плюс 40оС и при влажности до 98% (250С).

Станции могут эксплуатироваться в районах с высотой над уровнем моря до 1500 метров, и при запыленности окружающего воздуха до 10 мг/м3 (кратковременно до 20мг/м3).

Исполнение станций – на раме в кожухе.

Данные станции должны подключаться к силовой сети напряжением 380В, 50Гц с обеспеченным качеством электроэнергии по ГОСТ13109.

Пример записи обозначения станций при заказе:

- Станция компрессорная передвижная типа, унифицированное обозначение:
ЗИФ-СВЭ5/0,7 на раме в кожухе, 22 кВт, ( МЗА19-22 0000-000-01 ) ТУ 3643-006-07541733-2001.
( сокращенное обозначение МЗА19-22-01 ).

Основные технические данные компрессорной станции

Наименование параметра	Значение
Номинальная объемная производительность, приведенная к нормальным условиям*, м3/мин	3,4 -0,4
Потребляемая мощность станции на номинальном режиме*, кВт, не более	22
Конечное рабочее давление (избыточное), МПа	0,7
Минимальное рабочее давление (избыточное), МПа	0,35±0,02
Сжимаемый газ	воздух
Уровень звука (на расстоянии 7 м), дБ А, не более	90
Диапазон рабочих температур, єC	от минус 20 до плюс 40
Содержание масла в сжатом воздухе на номинальном режиме, г/м3, не более	0,0035
Привод: трехфазный асинхронный электродвигатель (N=3000 об/мин)	А200L2У3
установленная мощность электродвигателя, кВт	22
питание от сети переменного тока	напряжением(380+10%)В, частотой 50 Гц
Масса заправленной станции, кг, не более: - на раме	505
Габариты станции, мм, не более:
длина	1500
высота	1140
ширина	870
Режим работы	продолжительный

*потребляемая мощность и объемная производительность станции обеспечиваются при нормальных условиях : температуре окружающего воздуха 293 К (20 оC) и атмосферном давлении 0,1013 МПа (760 мм рт. ст.), относительном давлении водяного пара 0 МПа( относительная влажность) и при работе на стандартных смазочных материалах.
