Раздел 1. Основы конструкции автомобильного крана
Тема 1.3. Стреловое оборудование автомобильных кранов
ПРАКТИЧЕСКАЯ РАБОТА №9
ТЕМА. Изучение устройства полиспастов. (2-часа).
ЦЕЛЬ. Изучить устройство полиспастов автомобильных кранов.
Краткое изложение теоретического материала
Назначение полиспастов автомобильных кранов. Классификация полиспастов автомобильных кранов. Принцип действия полиспастов автомобильных кранов.Используемое оборудование, материалы.
Плакаты, раздаточный материал, интерактивное оборудование
Порядок выполнения работы
Работает вся группа
Зарисовать схему и описать устройство и работу трехкратного полиспаста подъема груза (см. рис.№1)
Рисунок №1 Трехкратный полиспаст подъема груза
2. Укажите наименование позиций, а также принцип работы полиспаста подъема стрелы (см. рис. №2).
Рисунок №3 Типы решеток ферм
Содержание и форма отчета о проделанной работе (указывается форма отчета).
Ответить на вопросы.
Диагностические материалы (контрольные вопросы, задания, упражнения)
Контрольные вопросы
1) Для чего применяют полиспасты?
Ответ:_________________________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
2) Что такое кратность полиспаста?
Ответ:_________________________________________________________________________
_____________________________________________________________________________________________________________________________________________________________________
3) Каково устройство и виды полиспастов?
___________________________________________________________________________________________________________________________________________________________________________
Выводы (должны быть сопряжены в соответствии с целями работы):___________________
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Список основной и дополнительной литературы
Краны башенные и автомобильные: Учеб. пособ. для нач. проф. образования. , – М.: Издательский центр «Academia», 2005 г. – 416 с. ISBN – 5-7695-16720 , – «Машинист крана», - изд. Academia, 2013. – «Грузоподъемные краны. Безопасность при эксплуатации», - изд. Альфа-Пресс, 2013. , – «Строительные краны и грузоподъемные механизмы» – изд. Феникс, 2013. Стоительные краны: Справочник/, , ; Под общ. ред. канд. техн. наук .-К.:Будівельник, 1984.-240 с.Выполнил студент группы _________ Дата __________ Ф. И. О.____________________
Оценка___________ Дата_________ Преподаватель________________________
Устройство и виды полиспастов

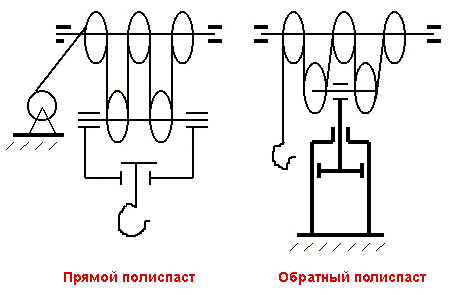

Для начала стоит отметить, что все полиспасты делятся на два вида:
- силовой полиспаст скоростной полиспаст
Конечно, нам как практикам более интересен силовой полиспаст, но стоит понять устройство и другого вида полиспаста.
В примере выше представлено устройство именно силового полиспаста. В нем усилие сокращается в два раза, но и присутствует существенный недостаток. Внимательно посмотрите на рисунок. Скорость изменения положения груза будет в два раза ниже, чем скорость «намота» троса на бобину двигателя.
Скоростной полиспаст представляет собой обратную картину. Просто представьте, что двигатель и крюк поменяли местами. Скорость относительно базового безблочного варианта возрастет в два раза. Но усилие необходимое чтобы поднять груз тоже вырастет.
