Пример сценария функционирования

ИАС «Нефтеконтроль»

Москва

2011

Общее описание

Данный документ содержит описание этапов и действий, реализующих функциональные особенности ИАС «Нефтеконтроль», позволяющие применять данную информационную систему в качестве эффективного инструмента мониторинга и контроля процессов добычи, производства, транспортировки и распределения сырой нефти и нефтепродуктов.

В качестве примера описаны общие принципы сопоставления объёмов потребления и поставки нефтепродуктов по регионам Российской Федерации.

Ключевыми особенностями ИАС «Нефтеконтроль», позволяющими решить поставленную задачу, являются:

Наличие универсального языка описания данных Управляемое хранилище данных с автоматической агрегацией данных Программные средства подготовки сигналов Средства анализа и прогноза в реальном времени

Основными рисками при решении поставленной задачи является непредставление данных источниками данных и низкое качество данных, которое может быть вызвано низкой квалификацией сотрудников компаний-источников данных.

Первичное наполнение

Основной задачей первого этапа внедрения ИАС «Нефтеконтроль» является наполнение справочников показателей и осей-аналитик (аналитик). Данная работа на 95% (оценочно) выполняется путём  анализа имеющихся форм и данных, и их автоматизированной загрузкой в справочники. В случае, если появляется новый показатель или вид аналитики, оператор добавляет данный тип в справочник через портал администрирования или рабочее место администратора.

Надо понимать, что основополагающим аспектом в функционировании информационных систем является целостность и сопоставимость данных. Их достижение в ИАС «Нефтеконтроль» обеспечено применением единого универсального формата описания данных и соответствующего языка описания данных. Базовый принцип данного формата можно описать при помощи схемы 1:

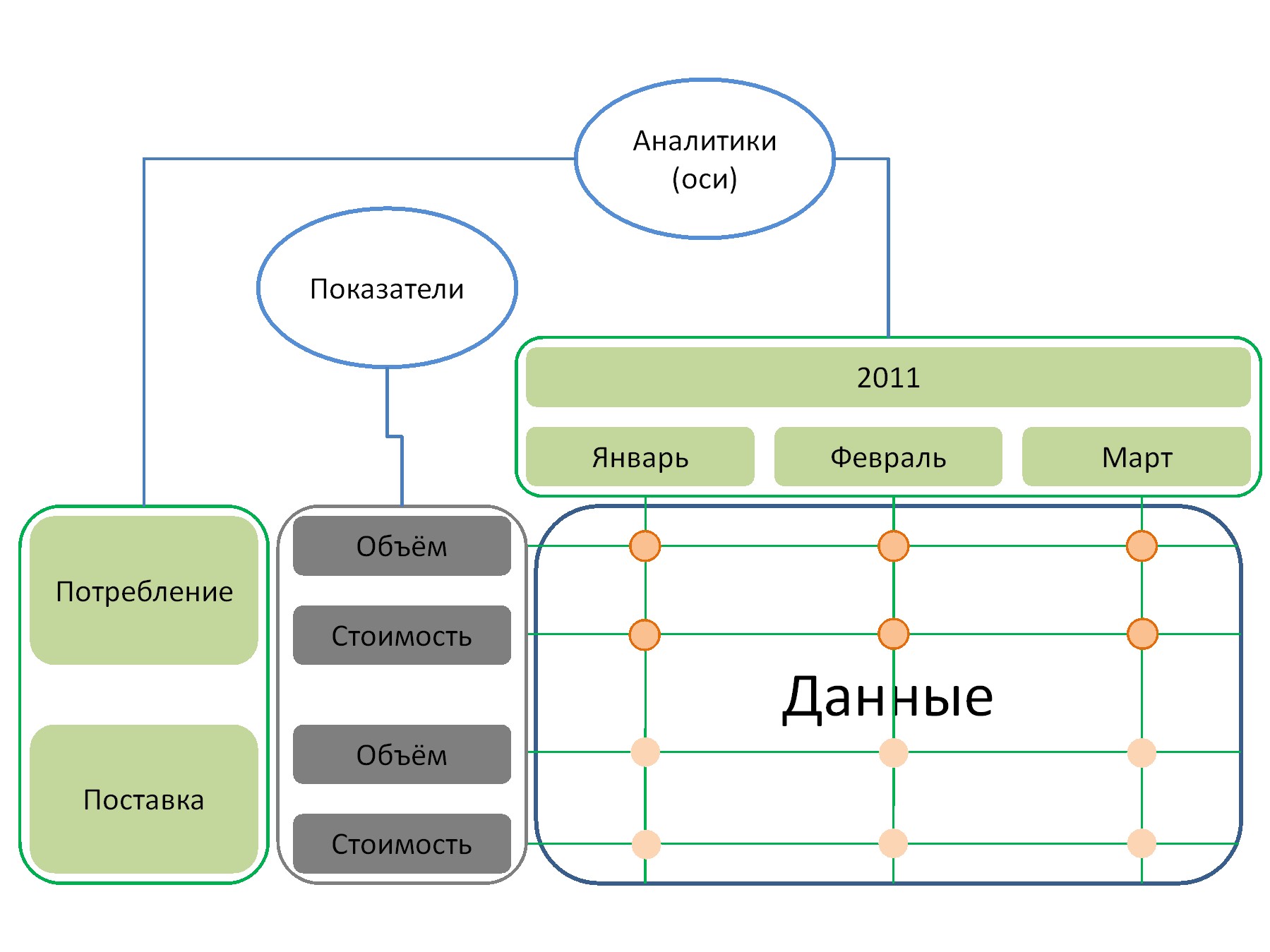

Схема 1. Формат описания данных

Данный тезис звучит «любой набор не дублирующихся данных может быть описан в виде плоской формы в пространстве показателей и осей-аналитик». На схеме 1 показано, что каждой из двенадцати значений имеет уникальное описание в виде одного показателя (всего на схеме два показателя – Объём и Стоимость, и, не смотря на их повторение, это одни и те же показатели), и трёх аналитик (Год, Месяц и Потребление/Поставка). Подобный формат обеспечивает полное сопоставление данных на уровне базы данных, а значит безграничные возможности для их обработки.

Запрос данных

При необходимости получить какие-либо данные оператор ИАС «Нефтеконтроль» публикует форму запроса. Это выполняется в рабочем месте администратора ИАС и представляет собой выбор перечня показателей, аналитик и поставщиков информации. Для рассматриваемого примера будет выбран показатель Объём, аналитики Вид продукта, Регион РФ, Период и аналитика Операция (может быть как «сбыт продукции» так и «приобретение»). При этом, аналитика Операция будет зафиксирована в значении  «сбыт продукции», а показатель Объём зарегистрирован в качестве агрегируемого суммированием. После выбора аналитик оператор указывает набор источников информации, например, компании, занимающиеся переработкой нефти (по этому признаку они могут быть единожды объединены в группу) и одобряет форму. Результатом является оповещение организаций-источников информации о публикации новой формы, сроках и периодичности её преставления. Данная форма становится доступна на портале ИАС «Нефтеконтроль» в момент своей публикации, и каждый, кто указан как её получатель и прошёл авторизацию и аутентификацию с применением ЭЦП имеет возможность её заполнить и одним нажатием кнопки «отчитаться» направить данные заверенные ЭЦП оператору.

Настройка «ловушек»

Для каждой ячейки зарегистрированной формы оператор сценарные параметры и «ловушки» (от англ. Trap – западня, ловушка).  Для рассматриваемого примера целесообразно указать сценарно-прогнозируемые объёмы поставки и допустимые отклонения. В случае, если данные, полученные из отчётности, будут отличаться от запланированных более чем на заданное отклонение, то оператор получит сигнал от системы, в том числе имеется возможность извещения по eMail и SMS. Таким образом, будет автоматизирован процесс «ожидания» нештатной ситуации, а так же, со временем, будет определено, к какому сценарию ближе развивается ситуация.

Так же могут быть настроены условные «ловушки». Например, анализирующие ряд данных о конкретном показателе во времени. Для Объёма будет целесообразно контролировать его процентные краткосрочные и долгосрочные изменения. Первые будут говорить о нештатных ситуациях, а вторые о тренде, что позволит как лучше сбалансировать систему распределения, так и упредить риски избытка/нехватки нефтепродуктов.

Обработка и анализ данных

Так как показатель Объём был изначально зарегистрирован как агрегируемый суммированием, то система в автоматическом режиме, в периоды минимальной нагрузки, рассчитывает и сохраняет итоги по регионам, за периоды и по организациям. Таким образом, для анализа доступны не только показатели по отдельно взятым организациям, но и обобщённые по отрасли в целом. Для наиболее эффективного сопоставления объёмов поставки и потребления нефтепродуктов по регионам РФ оператор применяет средства и инструменты визуального контроля, один из которых представлен на рисунке 1.

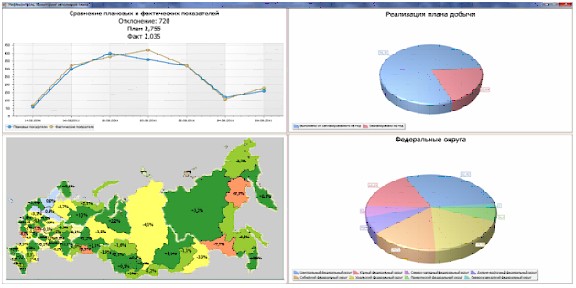

Рисунок 1. Пример инструмента визуального контроля.

Такими средствами и инструментами визуального контроля и анализа могут быть:

построение долгосрочных графиков поставки/потребления с элементом математического прогнозирования расчёт итогового по РФ коэффициента характеризующего соотношение поставки и потребления, с учётом весов нефтепродуктов выявление аномалий на уровне укрупнённых субъектов (федеральных округов) цветовая дифференциация субъектов РФ в зависимости от наличия избыточности или недостатка нефтепродуктов
