Трехкомпонентная колечная система КГ-3К

Трехкомпонентная колечная система

КГ-3К

* Трехкомпонентная колечная система КГ-3К предназначена для задания внутри своей рабочей зоны однородного магнитного поля необходимой величины и ориентации, компенсации магнитного поля Земли, его вариаций и промышленных помех сетевой частоты.

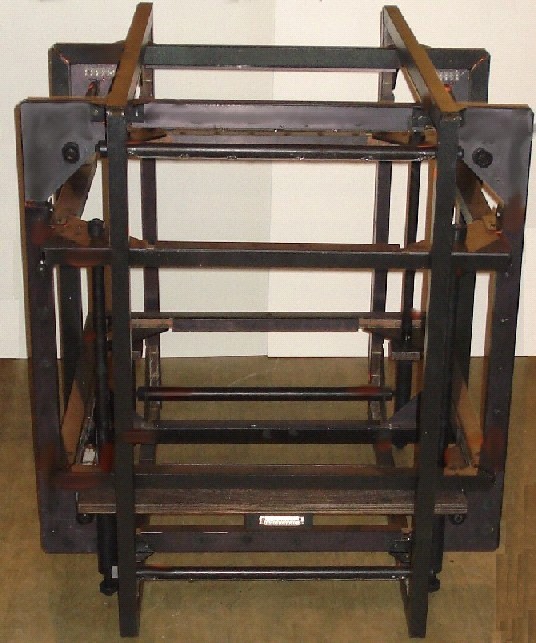

* Конструктивно КГ-3К составлена из трех пар квадратных катушек с взаимно ортогональными осями. Каждая пара катушек представляет собой систему колец Гельмгольца. Для измерения магнитных полей используется 3-х компонентный магнитометр ГМИ-М3. Задание тока в катушки осуществляется с помощью прецизионных источников тока.

* КГ-3К предназначена для настройки и калибровки  магнитоизмерительной аппаратуры.

Технические  характеристики

неоднородность магнитного поля в рабочей зоне	< 1 %
объем рабочей зоны с заданной неоднородностью	100×100×100 мм3
полоса рабочих частот	0 – 20 Гц
диапазон задаваемых магнитных полей по каждой компоненте	до ± 10-4 Т
минимальный шаг изменения магнитного поля	3×10-8 Т
наличие XYZ-магнитометра (ГМИ-М3)  для регистрации остаточного магнитного поля	+
чувствительность канала ГМИ-магнитометра	10-9 Т
неортогональность X, Y, Z компонент	< 1 град
габаритные размеры	830×760×830 мм3
масса, не более	50 кг
потребляемая мощность	200 Вт
