Дисциплина Охрана труда и техника безопасности

ПЛАН УРОКА № 13

Дисциплина Охрана труда и техника безопасности

Тема урока Естественное и искусственное освещение

Группа Т-31

Тип урока Комбинированный

Цель урока  Изучить виды освещения производственных помещений, влияния освещения на работоспособность и состояние человека, требования норм к освещению рабочего места

Задачи

образовательная: Сформировать у учащихся знания о видах освещения производственных помещений, влияния освещения на работоспособность и состояние человека

воспитательная: формирование производственной культуры

развивающая: развивать мыслительные операции (сравнение, обобщение, классификация, анализ), формировать информационную и коммуникативную компетенции.

Метапредметные связи: исследование несложных связей и зависимостей; определение сущностных характеристик изучаемого объекта; выбор критериев для сравнения, оценки объектов;  извлечение нужной информации по заданной теме и адаптированных источниках различного типа;

Оборудование: компьютер, раздаточный материал, плакат

Методы и формы: информационно-сообщающая форма, репродуктивный, частично-поисковый методы.

Проверка домашнего задания

Пожарная безопасность на предприятии

Мероприятия направленные на профилактику пожаров на производстве

Устройство и принцип действия углекислотного огнетушителя

Пассивные методы защиты от пожара

Активные методы защиты от пожара

Объяснение нового материала

Влияние условий освещения на работоспособность, безопасность и производительность труда

Основные светотехнические величины и единицы их измерения

Действие света на организм человека

Естественное и искусственное освещение, их источники, нормирование.

Требования, предъявляемые к освещению рабочего места

Домашнее задание Конспект урока

Итог урока. Оценка знаний.

Если требования к освещению соблюдены, то создаются оптимальные условия работы, растет производительность, снижается вероятность травматизма и аварий. Кроме того, снижается давление на зрительный аппарат. В обратной ситуации могут возникать различные профессиональные заболевания (например, близорукость).

Вопросы для усвоения материала:

Перечислите основные виды производственного освещения Как подразделяется искусственное освещение по функциональному

назначению?

Как конструктивно подразделяют искусственное освещение?

Преподаватель

Естественное и искусственное освещение

Производственное освещение.

Организация рационального освещения рабочих мест является одним из основных вопросов охраны труда.

В зависимости от источника света производственное освещение может быть трех видов: естественное, искусственное, совмещенное.

Естественное освещение – помещений осуществляется прямым или отраженным светом неба, происходящим через световые проемы.

По конструктивным особенностям естественное освещение подразделяется на боковое, верхнее, комбинированное.

Боковое освещение осуществляется через световые проемы и окна в наружных стенах.

Верхнее – через световые фонари и проемы в покрытии.

Естественная освещенность производственных помещений зависит от ряда условий: числа и размеров окон; окраски стен, потолка, оборудования.

Искусственное освещение – может быть общим и комбинированным с учетом расположения рабочих мест.

Комбинированное освещение применяется в помещениях, где выполняются точные зрительные работы. (Точение, шлифование и т. д.).

По функциональному назначению искусственное

освещение подразделяется на: рабочее; аварийное; эвакуационное; охранное; дежурное.

Естественное и искусственное освещение

План

Влияние условий освещения на работоспособность, безопасность и производительность труда

Основные светотехнические величины и единицы их измерения

Действие света на организм человека

Естественное и искусственное освещение, их источники, нормирование.

Требования, предъявляемые к освещению рабочего места

Влияние условий освещения на работоспособность, безопасность и производительность труда

Свет является естественным условием жизнедеятельности человека, играющим важную роль в сохранении здоровья и высо­кой работоспособности. Он оказывает положительное влияние на эмоциональное состояние человека, обмен веществ, сердечно-сосу­дистую и центральную нервную систему.

Зрительный анализатор человека является главным источ­ником информации, получаемой им о внешнем мире.

Таким образом, являясь важнейшим показателем гигиены труда, производственное освещение предназначено для:

— улучшения условий зрительной работы и снижения утомления;

— повышения безопасности труда и снижения профессио­нальных заболеваний;

— повышения производительности труда и качества выпус­каемой продукции.

Свет представляет собой часть электромагнитного спектра видимого излучения (л = 0,38-0,77 мкм).

Основные светотехнические величины и единицы их измерения

Светотехнические величины количественно характеризуют воздействие светового излучения на глаза человека. Обычно используют такие количественные показатели, как световой поток, сила света, освещенность, яркость поверхности, коэффициенты отражения, пропускания и поглощения.

световой поток (F)– поток излучения, оцениваемый по его воздействию на чел. глаз. За единицу –ЛЮМЕН(лм)

сила света (I)– пространственная плотность светового потока, кот. опред-ся отношением светового потокаFк телесному (пространственному) щ, в кот. он распространяется . За единицу силы света принятакандела (кд).Телесный угол– часть пространства сферы, ограниченная конусом, отражающимся на поверхность сферы, с вершиной в ее центре. За единицу телесного угла принятстерадиан (ср).

освещенность (E)– поверхностная плотность светового потокаF. При равномерном распределении светового потока, перпендикулярного освещаемой поверхностиS, освещенность . Измеряется влюксах (лк)

яркость поверхности (В)– представляет собой поверхностную плотность силы света и определяется как отношение силы светаIв данном направлении к проекции светящейся поверхности на плоскость, перпендикулярную направлению наблюдения., где Ь – угол между нормалью к поверхностиSи направлением к глазу. За ед. яркости кандела на м2 (кд/ м2).Яркость свет. величина, кот. непосредственно воспринимает глаз чел. Зрительные ощущения опред-ся яркостью освещаемой поверхности, зависящей от ее цвета, шероховатости и др. факторов. Чрезмерная яркость приводит к кратковременному охуению

коэффициенты отражения с, пропускания фипоглощения вповерхностей измеряются в% или долях единицы.

, ,, гдеFс, Fф, Fв– соответственно отраженный, поглощенный и прошедший через поверхность световые потоки

ФОН– поверхность. непосредственно примыкающая к объекту. Фон считается светлым при с>0,4, средним при 0,4>с>0,2, темным при с<0,2

Контраст К– объекта наблюдения и фона опред-ся различием между их яркостями

К=(Во-Вф)/Вф, где Во, Вф – яркости объекта и фона

Действие света на организм человека

Свет явл-ся одним из важнейших условий существования чел. Он влияет на состояние организма. Правильно организованное освещение стимулирует протекание процессов нервной деятельности и повышает работоспособность. При недостаточном освещении чел. работает менее продуктивно, быстро устает, растет вероятность побочных действий, что может привести к травматизму. Считается, что 5% травм может быть причиной такого проф. заболевания, как рабочая миопия (близорукость)

В зависимости от длины волны свет может оказывать возбуждающее (оранжево-красный) или успокаивающее (желто-зеленый) действие.

Спектральный состав света влияет на производительность труда. Исследования показывают, что если выработку чел. при естественном освещении принять за 100%, то при красном и оранжевом освещении она составляет лишь 76%. У людей, кот. по каким-нибудь причинам частично или полностью лишены естественного света, может возникнуть световое голодание. При хорошем освещении устраняется напряжение зрения, ускоряется темп работы.

Естественное и искусственное освещение, их источники, нормирование.

Виды и системы освещения

В зависимости от источников света производственное осве­щение может быть естественным, искусственным и совмещенным.

Естественное освещение в помещении может формироваться прямыми солнечными лучами, рассеянным светом небосвода и отраженным светом земли и других объектов.

Искусственное освещение создается лампами накаливания или газоразрядными лампами.

Совмещенное освещение представляет собой дополнение ес­тественного освещения искусственным в темное и светлое время суток при недостаточном естественном освещении.

Естественный свет по своему спектральному составу значи­тельно отличается от искусственного света.

В спектре солнечного света значительно больше необходи­мых для человека ультрафиолетовых лучей, для него характерна высокая диффузность (рассеянность) света, весьма благоприятная для зрительных условий работы. Естественное освещение обеспе­чивает зрительный контакт с внешней средой, устраняет моно­тонность световой обстановки в помещениях, вызывающую преж­девременное утомление нервной системы.

Учитывая высокую биологическую и гигиеническую цен­ность и положительное психологическое воздействие естественного света, на практике стремятся к максимально возможному его использованию при проектировании производственного осве­щения.

Помещения с постоянным пребыванием людей должны иметь, как правило, естественное освещение.

По конструктивным особенностям естественное освещение бывает: боковое, когда свет проникает в помещение через свето­вые проемы в наружных стенах, окна; верхнее— через верхние световые проемы, фонари; комбинированное— сочетание боково­го и верхнего освещения.

Поскольку уровень естественного освещения может резко меняться в течение короткого времени, то нормируемой величи­ной (количественной характеристикой) естественного освещения принята не освещенность рабочего места, а коэффициент естест­венной освещенности (К. Е.О.).

Коэффициент естественной освещенности (е)представляет собой отношение естественной освещенности в контрольной точкевнутрипомещения(Ев)к одновременному значению наружной горизонтальной освещенности(Ен),создаваемой светом полного открытого небосвода.

К. Е.О. показывает, какую часть наружной освещенности со­ставляет освещенность в определенной точке внутри помещения

К. Е.О.(е)= %

Искусственное освещение по функциональному назначению подразделяется нарабочее, аварийное, эвакуационное, охранное и дежурное.

Рабочееосвещение устраивают во всех помещениях, а также участках открытых пространств, предназначенных для работы, прохода людей и движения транспорта.

Искусственное рабочее освещение может быть общее и ком­бинированное, когда к общему добавляется местное, концентри­рующее световой поток непосредственно на рабочих местах. Применение одного местного освещения внутри зданий не допус­кается.

В зависимости от расположения оборудования и рабочих мест общее освещение может быть равномерным или локализо­ванным.

Аварийноеосвещение предусматривается во всех случаях, где внезапное отключение основного освещения может вызвать взрыв, пожар, отравление людей, опасность травмирования, дли­тельное нарушение технологического процесса или нарушение работы, узлов связи, установок по водо - и газоснабжению, дежур­ных постов и пунктов управления различными системами.

Эвакуационноеосвещение предусматривается в проходах производственных зданий с числом работающих более 50 чел., где выход людей из помещения при внезапном отключении рабочего освещения связан с опасностью травматизма.

Охранноеосвещение предусматривается (при отсутствии спе­циальных технических средств охраны) вдоль границ территории, охраняемых в ночное время.

Дежурное включается во внерабочее время.

Искусственное освещение оценивается величиной освещен­ности (Е, лк).

Источниками искусственного освещения могут быть лампы накаливания и газоразрядные лампы.

Срок службы ламп накаливания составляет до 1000 ч, а све­товая отдача от 7 до 20 лм/Вт. Наибольшими достоинствами обла­дают йодные лампы накаливания. У них срок службы достигает 3000 ч, а световая отдача до 30 лм/Вт.

Видимое излучение от ламп накаливания преобладает в желтой и красной частях спектра, что вызывает искажение цве­топередачи, затрудняет различение оттенков цветов.

Газоразрядные лампы имеют световые характеристики, полнее отвечающие гигиеническим требованиям. У них излучение оптического диапазона спектра возникает в результате электриче­ского разряда в атмосфере инертных газов, паров металла и их солей. Срок службы газоразрядных ламп достигает 14 000 ч, а световая отдача — 100 лм/Вт.

Путем подбора инертных газов и паров металла, в атмосфе­ре которых происходит разряд, можно получить световой поток газоразрядных ламп в любой части спектра.

В газоразрядных лампах баллон заполняется парами ртути и инертным газом, на его внутреннюю поверхность наносится люминофор.

Наиболее распространенными газоразрядными лампами яв­ляются лампы низкого давления и люминесцентные, имеющие форму цилиндрической трубки. Они выпускаются различной цветности: лампы дневного света (ЛД); холодно-белого цвета (ЛХБ); белого цвета (ЛБ); тепло-белого (ЛТБ) и с улучшенной цветопередачей (ЛДЦ).

люминесцентные лампы представляют собой стеклянную трубку, внутренняя поверхность которой покрыта люминофором. Прохождение Эл. тока через эту смесь сопровождается испусканием ультрафиолетовых невидимых глазом лучей, вызывающих свечение люминофора. Т. о. в люминесцентных лампах электроэнергия сначала превращается в ультрафиолетовые лучи, а затем, при помощи люминофора, в видимый свет. Применяя различные люминофоры можно придавать лампам различную цветность, в том числе и близкую к дневному свету.

люминесцентные лампы обладают небольшой яркостью и поэтому не оказывают слепящего действия на глаза, поверхность трубки лампы мало нагревается (40-50). К недостаткам люминесцентных ламп следует отнести то, что для зажигания и стабилизации режима горения необходима специальная пускорегулирующая аппаратура, что усложняет их эксплуатацию и снижает КПД. Освещение от люминесцентной лампы может вызывать стробоскопический эффект, заключающийся в том, что из-за отсутствия тепловой инерции освещенные лампой вращающиеся части машин могут казаться неподвижными или вращающимися в противоположном направлении. Этот эффект можно снизить включением соседних ламп в разные фазы сети, но полностью удалить его не удается. Основным недостатком является большая чувствительность к изменению температуры окружающей среды. Нормальный режим работы лампы обеспечивается при температуре окр. среды 18-25

К газоразрядным лампам высокого давления относятся металлогалогенные, натриевые, дуговые, ртутные, ксеноновые и другие.

Ртутные лампы в отличии от люминесцентных устойчиво загораются и хорошо работают как при высоких, так и при низ­ких температурах окружающего воздуха. Они имеют большую мощность и применяются в основном для освещения высоких производственных помещений и улиц.

Ксеноновые лампы состоят из кварцевой трубки, наполнен­ной газом ксеноном. Они используются для освещения спортив­ных сооружений, железнодорожных станций, строительных пло­щадок. Они являются источниками ультрафиолетовых лучей, действие которых может быть опасным при освещении более 250 лк.

Наиболее перспективными являются галоидные лампы, разряд которых происходит в парах галоидных солей, а такженатриевые лампы. Они характеризуются отличной цветопередачей и высокой экономичностью(светоотдача 110-130 лм/Вт).

При совмещенном освещении общее искусственное освеще­ние помещений должно обеспечиваться газоразрядными лампами. Применение ламп накаливания допускается в случаях, когда по условиям технологии, среды или требований оформления ин­терьера использование газоразрядных ламп невозможно или не­целесообразно.

Совмещенное освещение оценивается коэффициентом есте­ственной освещенности при отключении источников искусствен­ного света.

Нормы производственного освещения устанавливаются в за­висимости от:

— характеристики зрительной работы (наименьшего разме­ра объекта различения, светлости фона, величины контраста объ­екта с фоном;

— разряда и подразряда зрительной работы;

— вида и системы освещения (для искусственного освеще­ния).

Для 1-го: объект различения определяется наименьшим размером предмета (детали) или его части, которые нужно различить (узнать) в процессе выполнения данной работы (напр., точка, толщина провода и т. д).

Для 2-го: в зависимости от размеров объекта различения и расстояния предмета от глаз работающего все работы делятся на 8 разрядов точности, которые, в свою очередь, разбивают­ся на подразряды (а, б, в, г) в зависимости от контраста детали различения с фоном и от коэффициента отражения фона. Для каждого подраздела нормами устанавливается определенное значение освещенности и коэффициента естественной освещенности, которые уменьшаются по мере увеличения размера деталей, контраста с фоном и коэффициента отражения.( Фон — это поверхность, прилегающая непосредственно к объекту различения, на которой он рассматривается)

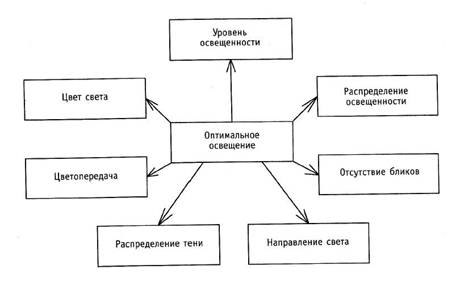

Требования, предъявляемые к освещению рабочего места

- освещенность на рабочих местах должна соответствовать характеру зрительной работы

- достаточно равномерное распределение яркости на раб. поверхности

- отсутствие резких теней на раб. поверхности

- отсутствие блесткости

- постоянство освещенности во времени

- правильная цветопередача

- обеспечение электро-, взрыво - и пожаробезопасности

- экономность

- искусственный свет по своему спектральному составу должен приближаться к естественному
