Вариант 18.

Задание 1.2.

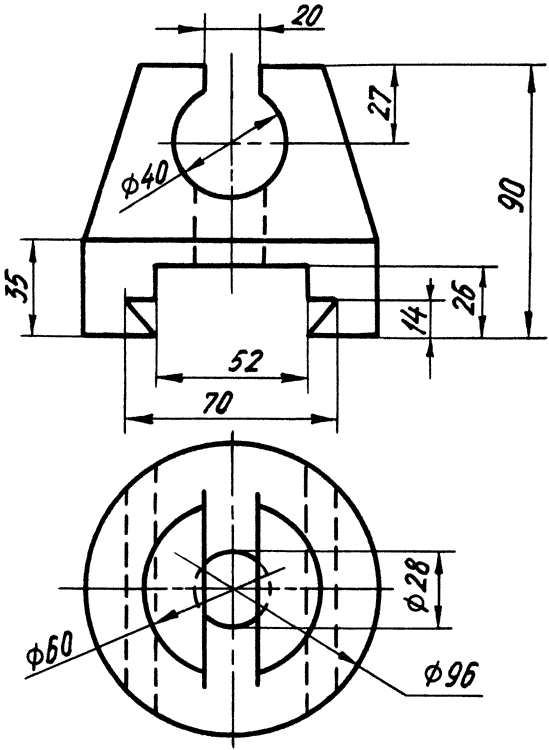

Построить три изображения с определением линий пересечения между заданными поверхностями. Достроить линии пересечения поверхностей на виде сверху. Выполнить фронтальный и профильный разрезы. Нанести размеры. Исходные данные смотри на рисунке.

Задание 2.1.

Выполнить изображение схемы электрической принципиальной с позиционным обозначением всех её элементов и перечень элементов к ней.

Исходные данные смотри на рисунке и в таблице:

Список элементов устройства “Входное устройство для ПК”

Номер элемента согласно условия

Наименование

1

Резистор МЛТ-0,125-5,1кОм±5% ГОСТ 7113-77

2, 3

Диоды 2Д522А СМ3.362.008 ТУ

4, 10, 11, 13

Конденсаторы КМ-6А-Н90-0,1мкФ ОЖ0.460.061 ТУ

5, 6

Резисторы МЛТ-0,125-100кОм±10% ГОСТ 7113-77

7

Микросхема 140УД6 бК0.347.004 ТУ 4

8

Резистор МЛТ-0,125-330кОм±20% ГОСТ 7113-77

9

Резистор МЛТ-0,121-4,7кОм±5% ГОСТ 7113-77

12

Микросхема КР1006ВИ1 бК0.347.395.01 ТУ

14

Вилка ГРПМ9-14ШУ1 Ке0.364.009 ТУ

Задание 2.2.

Выполнить чертеж сборочной единицы “Переключатель токовый” на формате А3:

- перечертить заданные изображения “Переключателя токового”;

- подобрать и показать винты по ГОСТ 1491-80 в соединении с шайбами по ГОСТ 11371-78, которыми стойки крепятся к основе;

- определить стандарт на шарик и его размеры;

- показать и обозначить крепление фиксатора в оси клеем БФ-2.

Составить спецификацию на формате А4.

Примечание: исходные изображения “Переключателя токового” выполнены в масштабе 2:1.

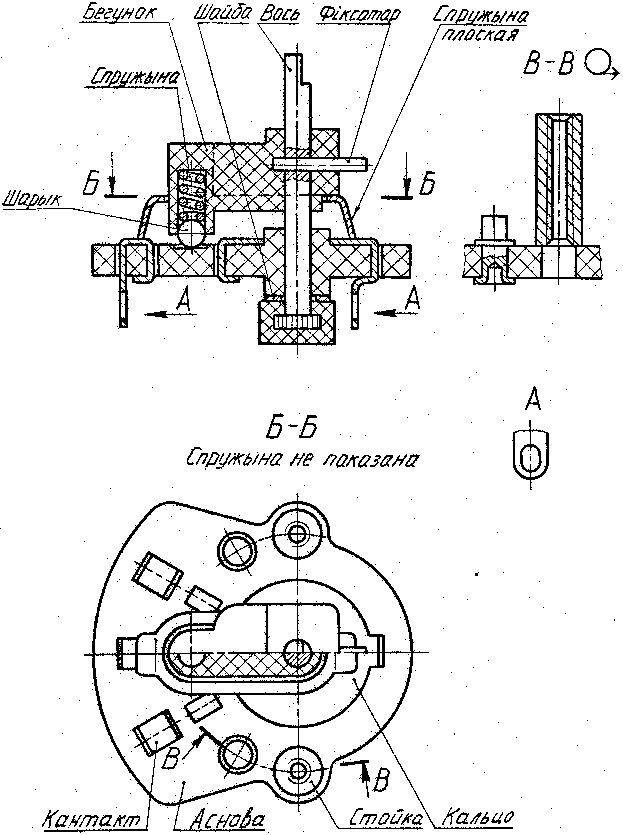

Исходные данные смотри на рисунке ниже.

В состав переключателя токового входят:

сборочные единицы – основа, ось;

детали – бегунок, фиксатор, плоская пружина, контакты, кольцо, цилиндрическая пружина, стойки, нестандартная шайба;

стандартные изделия (см. выше).

Применяется для коммутации силовых цепей с током до 5 А и имеет три фиксированных положения переключения.

Задание 2.3.

Выполнить чертежи деталей сборочной единицы из задания 2.2:

       - “Бегунок” на формате A3. Материал детали – Пресс-материал АГ-4В ГОСТ 20437-75.

       - “Стойка” на формате А4. Материал детали – Сталь 20 ГОСТ 1050-74.
