Каталог координат пунктов национальной геодезической сети 0, 1, 2 классов Республики Молдова

Приложение

к Приказу № 16 от 01.01.01

Каталог координат пунктов

национальной геодезической сети 0, 1, 2 классов

Республики Молдова

ПОЯСНЕНИЕ Каталог содержит координаты и высоты пунктов национальной геодезической сети 0, 1, 2 классов, определенных в 1999-2002 годах институтом «INGEOCAD». Координаты даны в системе MOLDREF 99. Описание системы координат:

SYSTEM        MR99 TMM 28.24 ellh

MR99 TMM 28.24 ellh

DATUM         MOLDREF 99/

PLAN  METER/

G 28 24 0 DEG

-5000000

200000

0.99994

HTYP         ELLIPSOID METER/

Каталог также содержит координаты и высоты пунктов национальной геодезической сети 0, 1, 2 классов в системе UTM.

Описание системы координат:

SYSTEM WGS 84 UTM 35 ellh

Universal Transverse Mercator, zone: 35

DATUM  WGS 84/

PLAN  METER/

PROJ  GAUSS

G 27 DEG

500000

0.9996

HTYP  ELLIPSOID METER/

Работы выполнены в соответствии с нормативными и рекомендующими документами: Постановление Правительства Республики Молдова № 000 от 01.01.01 года «О создании национальной геодезической сети и введении на территории Республики Молдова глобальной геодезической системы WGS-84». Положение о национальной геодезической сети, ASRFC, 2001. Инструкция по созданию национальной геодезической сети, Кишинев, INGEOCAD, 2001. Руководство пользователя GPS оборудования, Leica AG, Heerbrugg, Switzerland, 1996. Технический проект на создание национальной геодезической сети, INGEOCAD, 1999. Технический отчет о создании национальной геодезической сети 0 и 1 класса, INGEOCAD, 1999. «Аппаратура, используемая в геодезии для приема сигналов космических навигационных систем», Молдова-Стандарт, (NM 1-02-2000). Правила закладки центров и реперов на пунктах геодезической и нивелирной сетей, М., ЦНИИГАиК, 1991. Правила по технике безопасности на топографо-геодезических работах, ПТБ – 90 , М., Недра, 1990.
Координаты пунктов 0 класса вычислены специалистами из Швейцарии в Астрономическом институте при университете г. Берн по программе Bernese 4.2. Исходные координаты пунктов 0 и 1 классов взяты из Отчета № 9 для национального агентства кадастра, земельных ресурсов и геодезии РМ и Technical Report No. 12 June, 2001. Уравнивание национальной геодезической сети 2 класса выполнено в институте «INGEOCAD» согласно Техническим указаниям по уравниванию национальной геодезической сети 2 класса офиса OIPPC от 8 февраля 2002 г. Качество выполненных работ характеризуется следующими данными:
Характеристика качества сетей 0 и 1 классов

Класс сети	1 у (ц-л)	1 у (h ell.)
0	< 3 мм	< 6 мм
1	< 5 -15 мм	< 30 мм

Характеристика качества национальной геодезической сети 2 класса

Диапазон абсолютных величин ошибок координат (м)
0-0,010	0,010-0,020	0,020-0,030	>0.030
Количество пунктов, попадающих в данный диапазон (пункт)
Мх	385	9	0	0
Му	394	0	0	0
Мн	311	78	5	0

Максимальная ошибка определения положения пункта по Х= 0.016 м; Максимальная ошибка определения положения пункта по Y= 0.010 м; Максимальная ошибка определения положения пункта по Н= 0.024 м. Высоты даны эллипсоидальные и в Балтийской 1977 года системе. Высоты пунктов, совмещенных с пунктами государственной геодезической сети, в Балтийской системе 1977 года, приведены из каталогов:

СВОДНЫЕ КАТАЛОГИ высот пунктов нивелирования на лист карты масштаба 1:200 000
M-35-XXXIII	(Хотин)
M-35-XXXIV	(Могилев-Подольский)
M-35-XXXV	(Вапнярка)
L-35-IV	(Бельцы)
L-35-V	(Флорешты)
L-35-X	(Яссы)
L-35- XI	(Кишинев)
L-35- XII	(Тирасполь)
L-35- XVII	(Комрат)
L-35- XVIII	(Волонтировка)
L-35- XXIII	(Измаил)

Высоты пунктов отнесены к верху центра I. В тех случаях, когда высоты отнесены к другим точкам, это оговорено под значением высоты. Высота пункта НГС 2 класса 96 Girbova приведена из каталога объекта « пгт. Фрунзе», выполненного институтом «УКРГИИГИС» Кишиневское отделение. 02.0846. Высота пункта НГС 2 класса 101 Moldova приведена из каталога объекта «Сельские населенные пункты Окницкого района», выполненного институтом «УКРГИИГИС» Кишиневское отделение в 1988 г. 01.03.1171. Высота пункта НГС 2 класса 111 Rublenita приведена из каталога объекта, выполненного институтом «УКРГИИГИС» Кишиневское отделение, на объекте «с. с. Рубленица и Йоржница Сорокского района» в 1988 г. 02.1015. Наблюдения на пунктах НГС 2 класса 167 (Isacova) и 182 (Zaicana) были произведены на 2–ой центр, поэтому высот в Балтийской системе 1977 года пункты не имеют. Пункты национальной геодезической сети, закрепленные институтом «INGEOCAD», высот в Балтийской системе 1977 года не имеют. Пункты национальной геодезической сети закреплены на местности центрами, чертежи типов центров которых, приведены на странице 4. Каталог координат и высот пунктов национальной геодезической сети 0, 1, 2 классов состоит из четырех списков: Список координат и высот пунктов в системе MOLDREF 99, Список координат и высот пунктов в системе WGS-84 – X, Y, Z; Список координат и высот пунктов в системе WGS-84 – B, L, H; Список координат и высот пунктов в системе UTM. Координаты и высоты в списках приведены по возрастанию рабочих номеров. Названия пунктов взяты из « Список называни точек государственный сетевых в Республике Молдова», утвержденного «Агентство земельных отношений и кадастра», и согласованным с Центром Национальной Терминологии республики Молдова. Рабочие номера пунктов взяты из проектов по созданию национальной геодезической сети 1 и 2 классов. Список принятых сокращений

Принятое сокращение	Полное название
б/н	без номера
вис.	висячий
Геом. нив.	геометрическое нивелирование
за перез.	за перезакладку
кир. тумб.	кирпичная тумба
НГС	национальная геодезическая сеть
неизв.	неизвестный
Триг. нив.	тригонометрическое нивелирование
2-й ц.	2-й центр

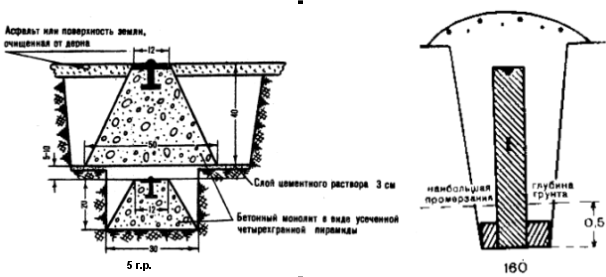

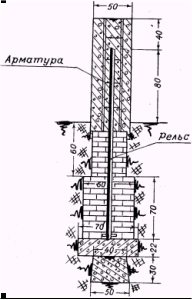

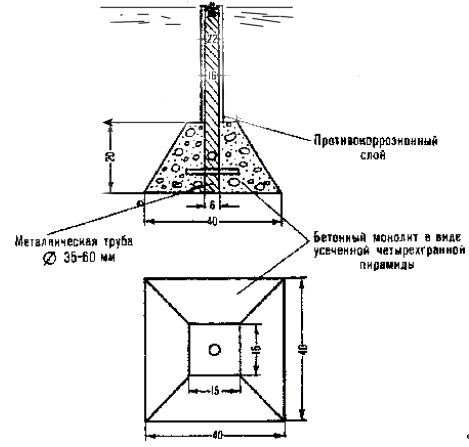

Чертежи типо ЦЕНТРОВ Типов центров

Размеры даны в метрах

Размеры даны в метрах

Размеры даны в метрах

Размеры даны в сантиметрах

Размеры даны в метрах

Размеры даны в метрах

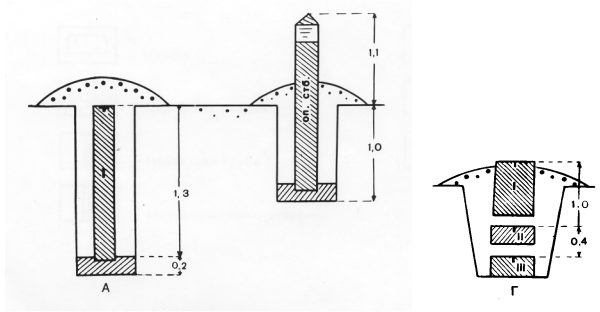

Центр пункта НГС 0 класса

Тур

Размеры даны в сантиметрах

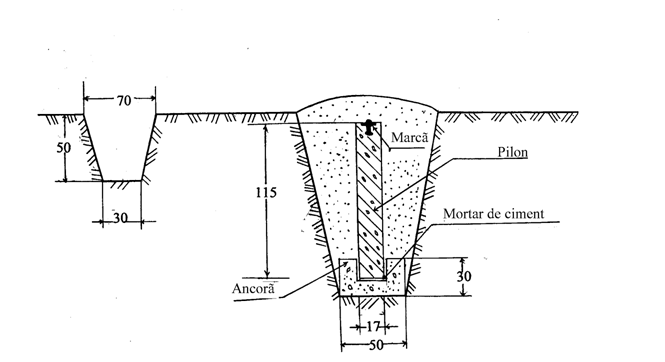

Центр пункта НГС 1 и 2 класса

Г. р. 1

Размеры даны в сантиметрах

6

Размеры даны в сантиметрах

Д тур

Размеры даны в сантиметрах

3. КАТАЛОГ КООРДИНАТ И ВЫСОТ ПУНКТОВ НГС 0, 1, 2 КЛАССОВ

Каталог координат и высот пунктов НГС 0, 1, 2 классов составил из: Система координат MOLDREF 99; Система координат UTM; Эллипсоидальные высоты; Балтийская система высот 1977 года. Список координат и высот пунктов НГС 0, 1, 2 классов в системе MOLDREF 99

№№ пп	Название пункта	Рабочий номер	Класс сети	Тип центра	Номер марки	Система координат MOLDREF 99 Координаты в метрах	Высота эллипсо-идальная	Высота Балтий- ская 1977 года	Класс нивели- рования
х	у	Н(м)	h(м)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

Список координат пунктов НГС 0, 1, 2 классов в системе WGS-84 – X, Y, Z.

№№ пп	Название пункта	Рабочий номер	X	Y	Z
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

Список геодезических координат пунктов НГС 0,1,2 классов в системе WGS-84 - B, L, H.

№№ пп	Название пункта	Рабочий номер	B	L	H ell
°  ′  ″	°  ′  ″
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

Список координат и высот пунктов НГС 0,1,2 классов в системе UTM

№№ пп	Название пункта	Рабочий номер	X	Y	H ell
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
