РУКОВОДСТВО ПО УСТАНОВКЕ

пневматических упоров капота для автомобиля SUZUKI Grand Vitara с 2005 г. в.

Производитель не несёт ответственности за ущерб, причинённый автомобилю в результате неквалифицированной установки и последующей эксплуатации упоров. Для установки упоров рекомендуется обратиться к специалисту станции технического обслуживания. Перед началом работ по установке внимательно ознакомьтесь с настоящей инструкцией.

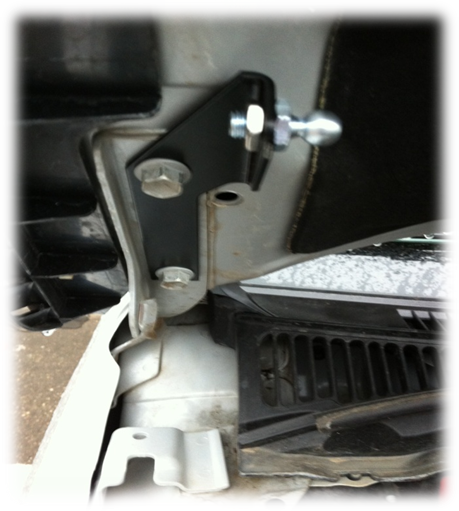

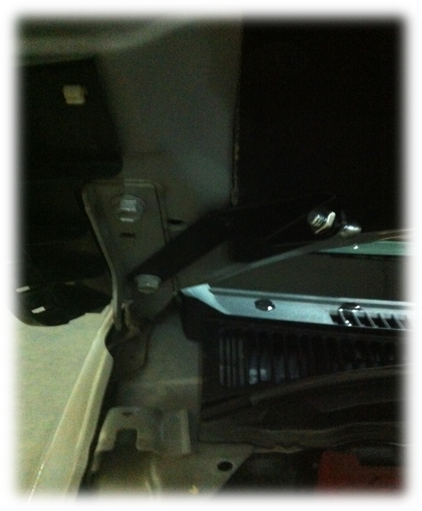

Установите автомобиль на ровную горизонтальную площадку. Откройте капот и зафиксируйте его штатным упором. Кронштейны капота устанавливаются, как показано на рисунках (шаровым упором амортизатора вперед). С правой стороны, Ключом S12 открутите нижний болт крепления капота к петле, вставьте кронштейн, заверните болт, но не затягивайте. Затем открутите верхний болт,  установите кронштейн в нужное положение, затяните верхний и нижний болты.

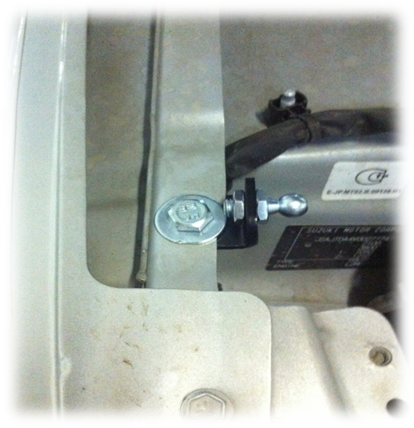

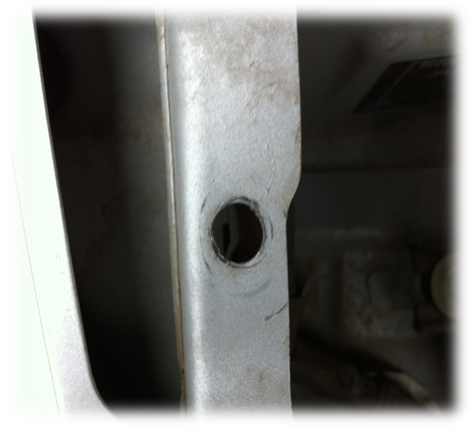

Установка левого кронштейна капота производится аналогично правому. Установите нижний правый кронштейн крепления в свободное отверстие на передней части кузова автомобиля,  под полку,  при помощи дополнительного крепежа (болт, шайба, гайка), как показано на рисунке.



Установку нижнего левого кронштейна произведите аналогично установке правого. Перед установкой газовых амортизаторов несколько раз прокачайте их. Уперев один конец в пол, и держась за цилиндр, всем телом надавите на него вниз, чтобы шток вошёл в цилиндр.

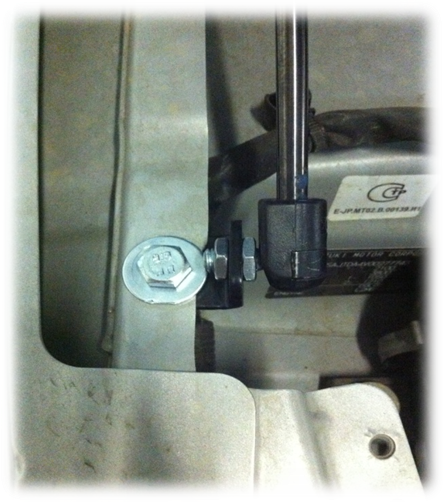

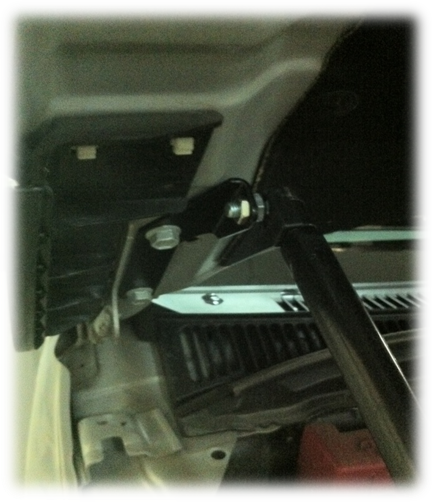

Вставьте газовые амортизаторы на шаровые упоры до щелчка.





Удерживая капот, уберите штатный упор в транспортное положение.

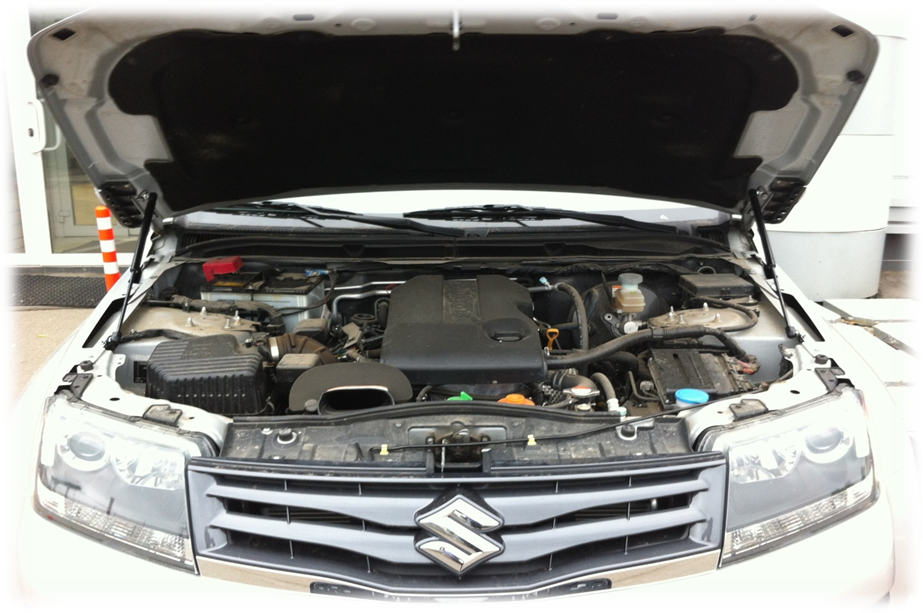

Аккуратно и плавно опустите капот. Если капот закрылся, значит амортизаторы установлены правильно. Если нет, проверьте правильность выполнения Вами пп.3 – 10.
