Опора (аутригеров) ЛВ-185.74.530-01
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
5 | Букса | ЛВ-185.74. 560 | 1 | |
6 | Шток в сборе | ЛВ-185.74.580 | 1 | |
Детали | ||||
7 | Колпачок | ЛВ-184.10.018 | 1 | |
8 | Кольцо защитное | ЛВ-185.02.914-01 | 1 | |
8 | Пробка | ЛВ-185.17.004-02 | 1 | |
12 | Гайка | ЛВ-185.74.531 | 1 | |
13 | Кольцо защитное | ЛВ-185.13.009 | 2 | |
Стандартные изделия | ||||
17 | Кольцо | ГОСТ 18829-73 075-080-30-2-3 | 1 | |
18 | Кольцо | ГОСТ 18829-73 036-041-030-2-3 | 1 | |
Прочие изделия | ||||
20 | Манжета | EU 6373 | 1 | |
22 | Грязесъемник | SWP 6378 | 1 | |
25 | Корпус опоры | ЛВ-185.73.540-01 | 1 |

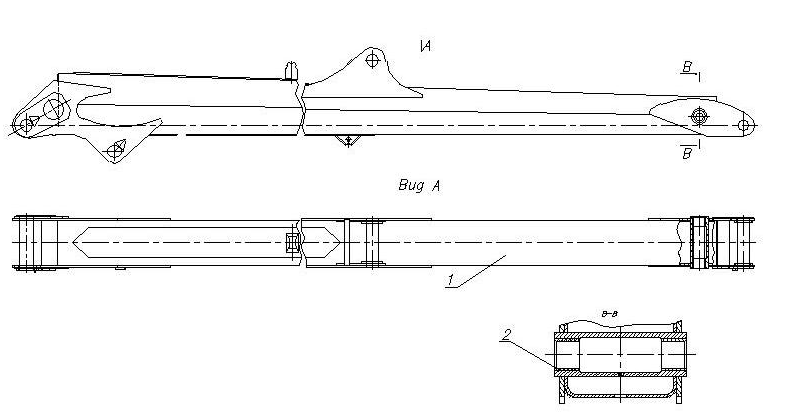

Рис.18. Стрела ЛВ-185.51.600-02
Стрела ЛВ-185.51.600-02
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
1 | Стрела | ЛВ-185.51.650 | 1 | |
2 | Втулка | ЛВ-185.51.160 | 2 |

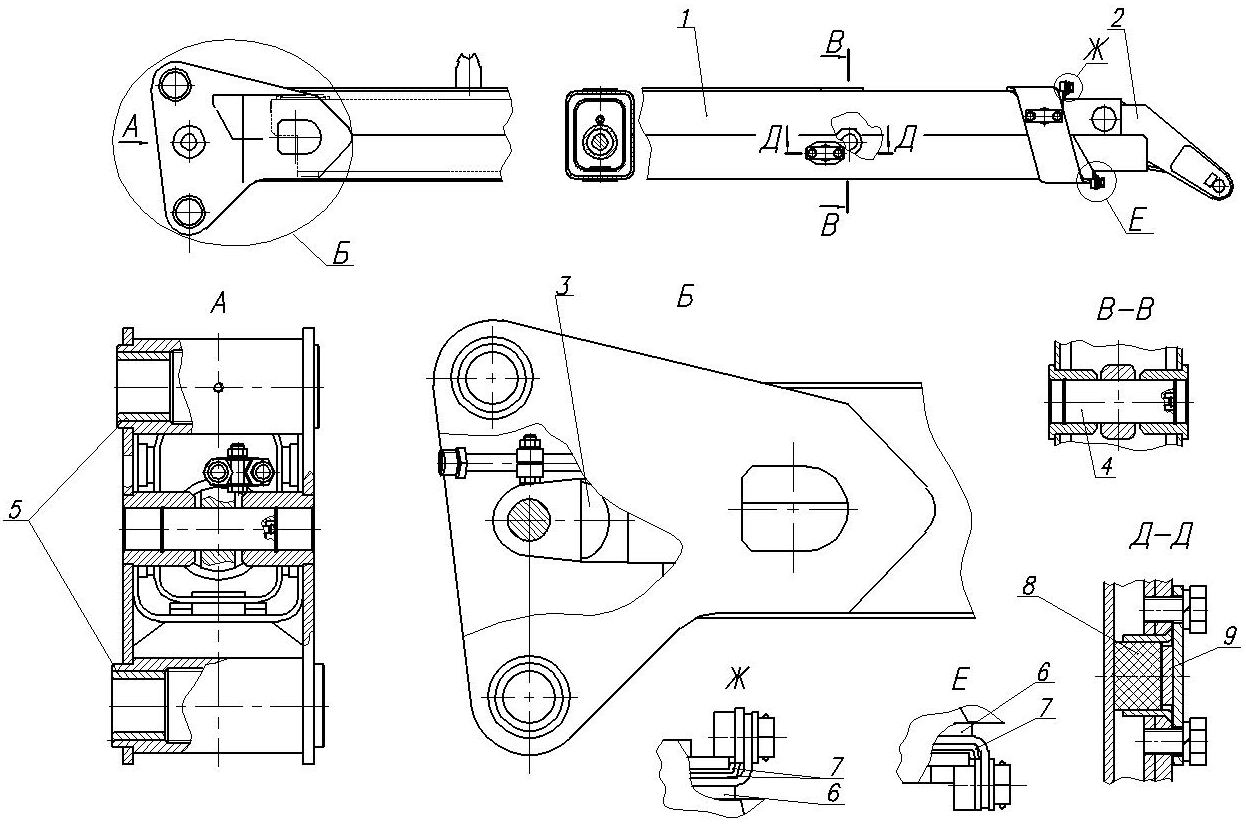

Рис.19. Рукоять ЛВ-185.84.400
Рукоять ЛВ-185.84.400
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
1 | Корпус | ЛВ-185.84.500 | 1 | |
2 | Удлинитель | ЛВ-185.84.600 | 1 | |
3 | Гидроцилиндр | ЛВ-185.41.800-05 | 1 | |
4 | Ось | ЛВ-185.54.002 | 2 | |
5 | Втулка | ЛВ-185.51.160 | 4 | |
6 | Вкладыш | ЛВ-185.54.600 | 2 | |
7 | Прокладка | ЛВ-185.07.004-01 | 5 | |
8 | Вкладыш | ЛВ-185.08.400 | 2 | |
9 | Прокладка | ЛВ-185.84.402 | 3 |
Рис.20. Гидроцилиндр удлинителя ЛВ-185.41.800-05
Гидроцилиндр удлинителя ЛВ-185.41.800-05
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
1 | Цилиндр | ЛВ-185.41.830-05 | 1 | |
2 | Шток и поршень в сборе | ЛВ-185.41.860-01 | 1 | |
3 | Букса Букса | ЛВ-185.41.810 или ЛВ-185.41.880 | 1 1 | |
4 | Поршень | ЛВ-185.41.870 | 1 | |
6 | Гайка | ЛВ-185.41.802 | 1 | |
7 | Проушина | ЛВ-185.41.005 | 1 | |
8 | Комплект уплотнений | DBM 248ЛВ-185 | 1 | |
9 | Грязесъемник | SWP 4052 | 1 | |
10 | Кольцо защитное | ЛВ-185.41.004-01 | 1 | |
11 | Кольцо | 058-063-30-2-3 | 1 | |
12 | Манжета | EU 4048 | 1 | |
13 | Кольцо защитное | ЛВ-185.41.004 | 2 | |
14 | Кольцо | 025-030-30-2-3 | 1 | ГОСТ 18829-73 |
15 | Кольцо | I/GT 40x44-6,3-102 | 2 |

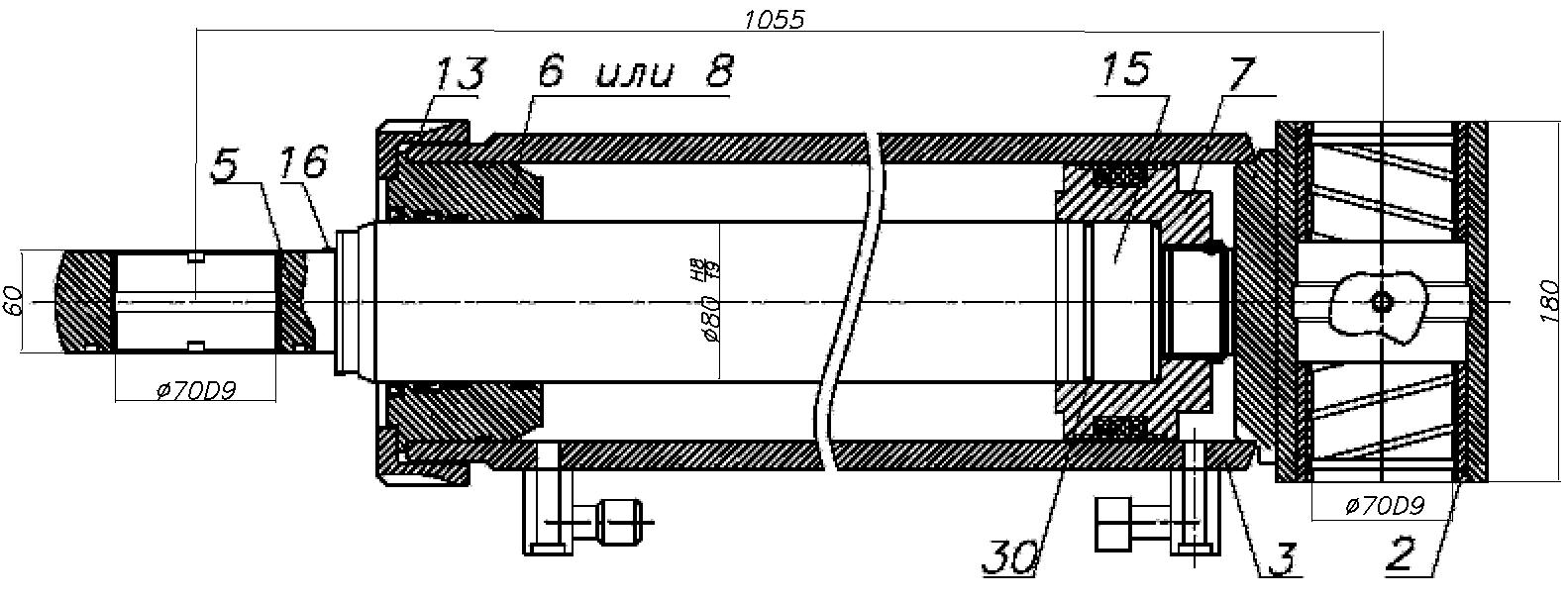

Рис.21.Гидроцилиндр подъема стрелы ЛВ-185.45.300
Гидроцилиндр подъема стрелы ЛВ-185.45.300
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
2 | Втулка | ЛВ-190.02.170 | 2 | |
3 | Гильза с крышкой | ЛВ-190.15.100 | 1 | |
5 | Проушина | ЛВ-185.45.010 | 1 | |
6 | Букса | ЛВ-185.45.330 | 1 | |
7 | Поршень | ЛВ-185.45.320 | 1 | |
8 | Букса | ЛВ-185.45.340 | 1 | |
13 | Гайка | ЛВ-190.15.005 | 1 | |
15 | Шток | ЛВ-190.15.011 | 1 | |
16 | Шайба | ЛВ-190.15.017 | 1 | |
Стандартные изделия | ||||
30 | Кольцо | 075-080-30-2-3 ГОСТ 18829-73 | 1 |

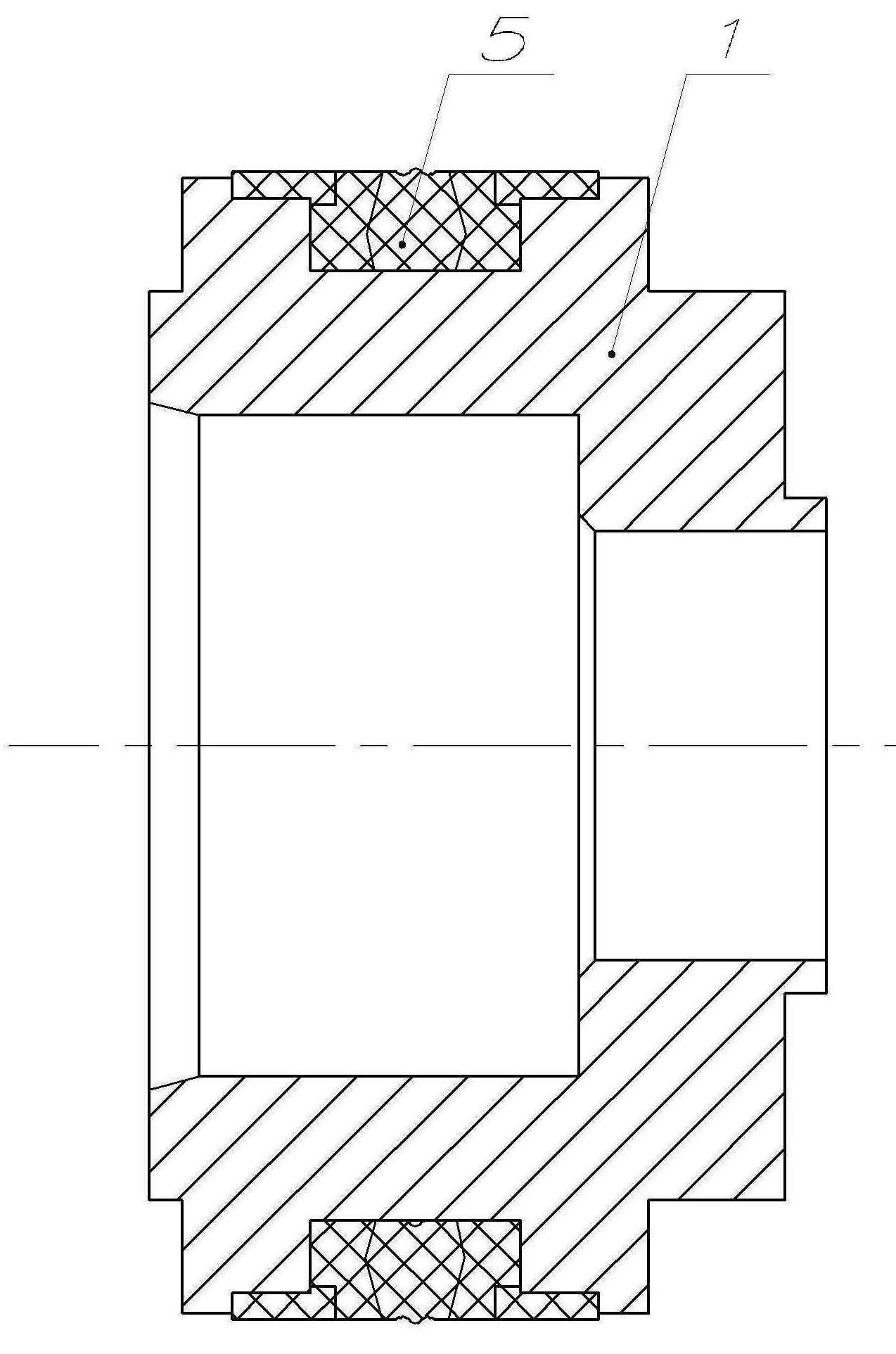

Рис.21а. Поршень ЛВ-185.45.320 СБ
Поршень ЛВ-185.45.320 СБ
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
1 | Поршень | ЛВ-185.45.321 | 1 | |
5 | Комплект уплотнителей | DBM 551452 | 1 |

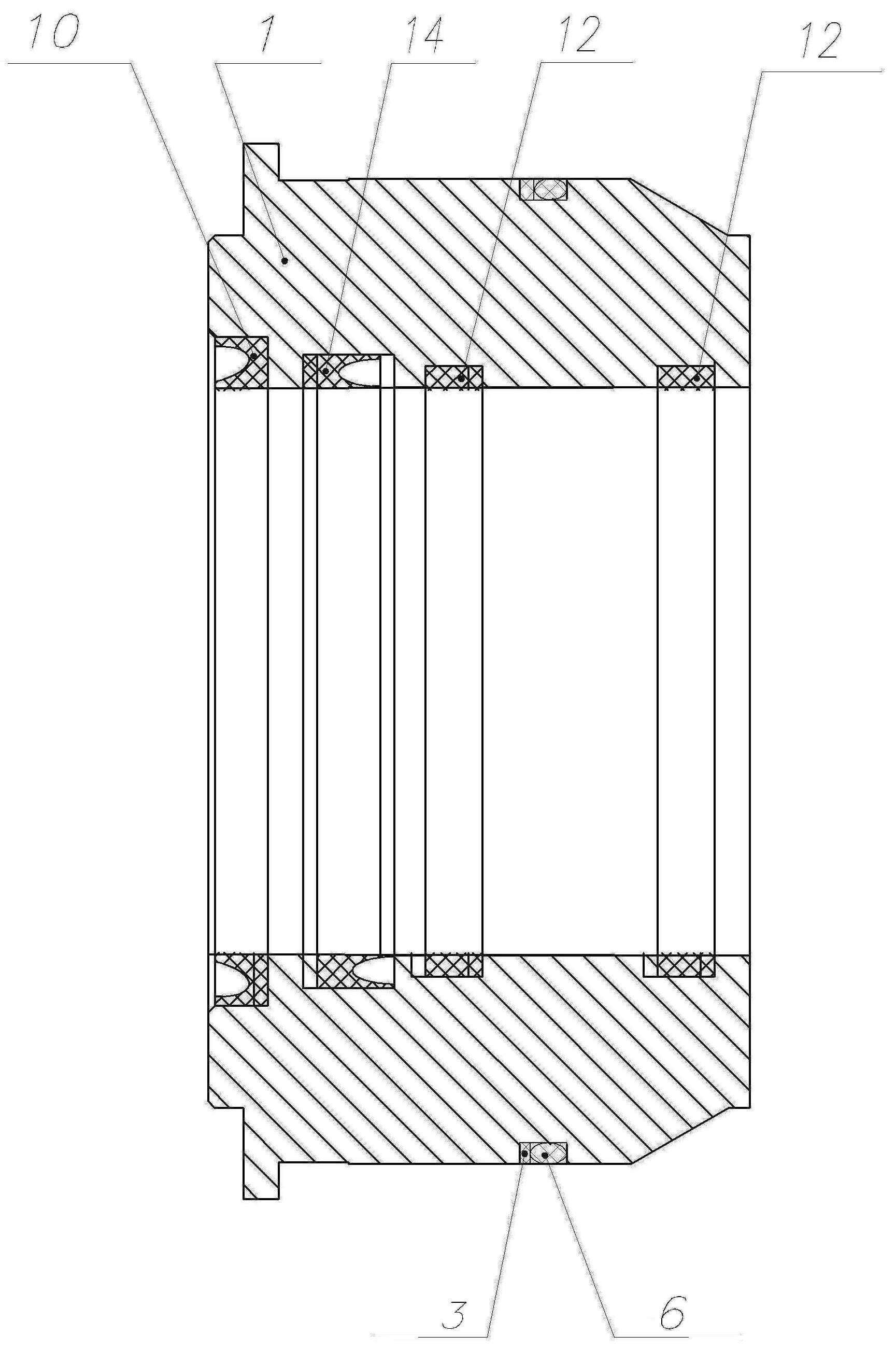

Рис.21б. Букса ЛВ-185.45.340
Букса ЛВ-185.45.340
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
1 | Букса | ЛВ-185.45.341 | 1 | |
3 | Кольцо защитное | ЛВ-190.15.008-01 | 1 |
6 | Кольцо | 135-140-36-2-3 ГОСТ 18829-73 | 1 |
10 | Грязесъемник | SWP 8095 | 1 |
12 | Кольцо | I/GT 80x84-8,1-102 | 1 |
14 | Манжета | EV 8090 | 1 |
Рис. 22. Гидроцилиндр привода рукояти ЛВ-185.40.500
Гидроцилиндр привода рукояти ЛВ-185.40.500 (125х63х810)
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
2 | Букса | ЛВ-185.40.010 | 1 | 1шт. допуск. замена на поз. 4 |
3 | Поршень | ЛВ-185.40.030 | 1 | |
4 | Букса | ЛВ-185.40.050 | 1 | 1шт. примен. взамен поз. 2 |
5 | Проушина | ЛВ-185.40.370 | 1 | |
6 | Втулка | ЛВ-190.02.170 | 2 | 1шт. допуск. замена на поз. 12 |
Детали | ||||
7 | Колпачок | ЛВ-184.10.018 | 1 | |
9 | Кольцо защитное | ЛВ-185.17.008 | 2 | |
10 | Гайка | ЛВ-185.40.303 | 2 | 2шт. примен. взамен. поз. 6 |
12 | Втулка | ЛВ-185.40.503 | 1 | |
15 | Шплинт 8х90 | ГОСТ 397-79 | 1 | |
16 | Кольцо | ГОСТ 063-071-46-2-3 | 1 | |
22 | Гильза с крышкой | ЛВ-185.40.550 | 1 | |
26 | Шток | ЛВ-185.40.301 | 1 |

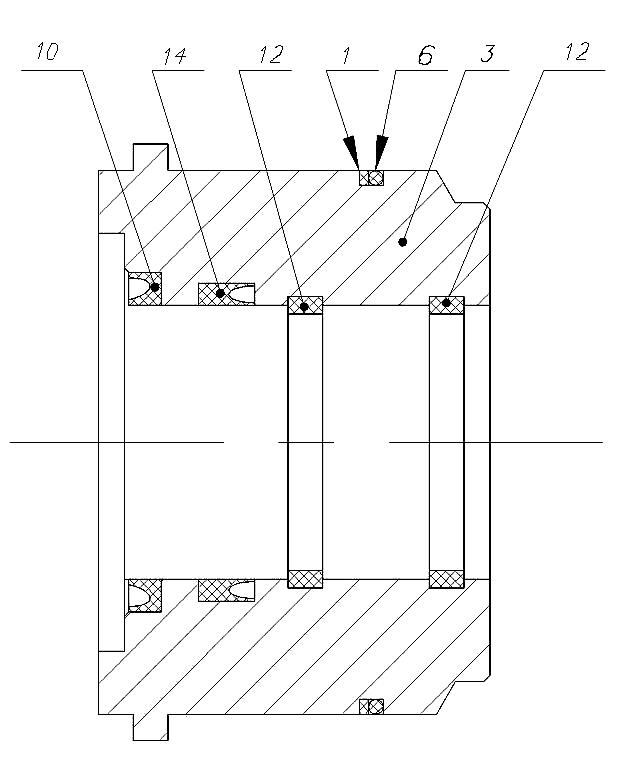

Рис. 23. Букса ЛВ-185.40.050 СБ
Букса ЛВ-185.40.050 СБ
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
1 | Кольцо защитное | ЛВ-185.17.008-02 | 1 | 1шт. допуск. замена на поз. 2 |
3 | Букса | ЛВ-185.40.051 | 1 | 1шт. примен. взамен поз. 1 |
Стандартные изделия | ||||
6 | Кольцо | 120-125-30-2-3 | 1 | |
10 | Грязесъемник | SWP 63 78 | 1 | |
12 | Кольцо | I/GT 63x67-6,3-102 | 2 | |
14 | Манжета | EV 63 73 | 1 |

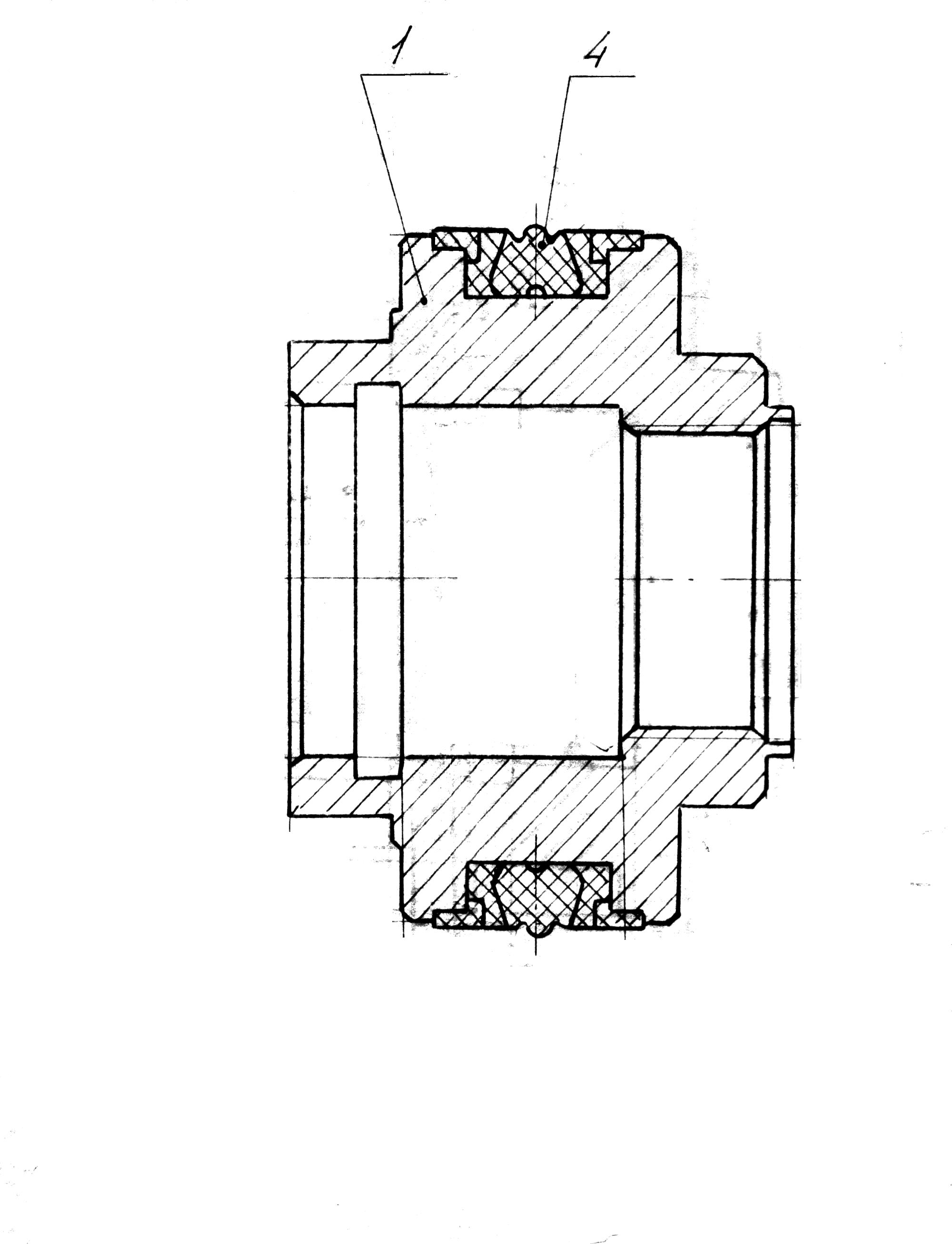

Рис. 24. Поршень ЛВ-185.40.030
Поршень ЛВ-185.40.030
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
Детали | ||||
1 | Поршень | ЛВ-185.40.031 | 1 | |
Прочие изделия | ||||
4 | Комплект уплотнений | DBM 429393 | 1 |

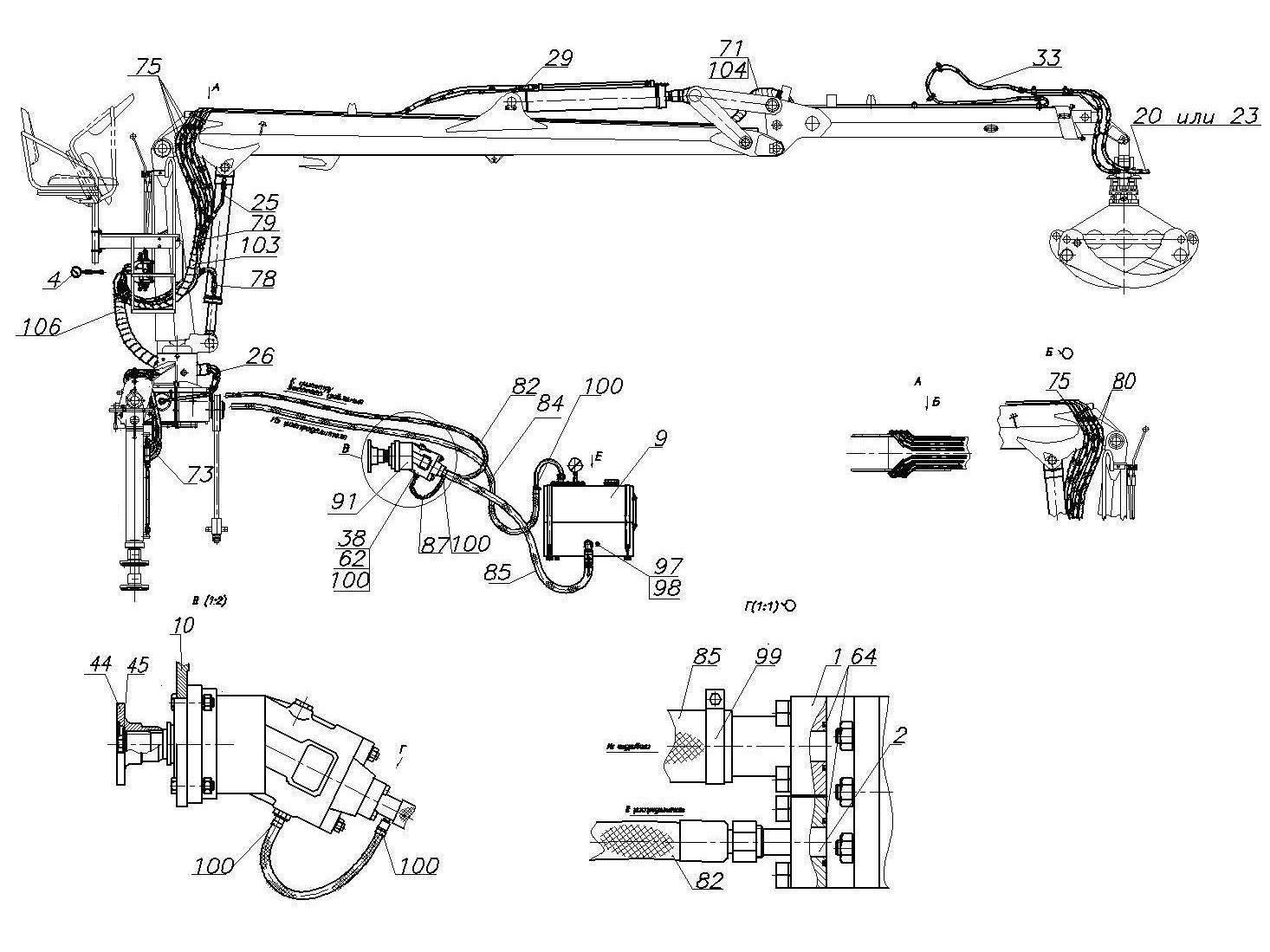

Рис. 25. Гидрооборудование ЛВ-185.76.000
Гидрооборудование ЛВ-185.76.000
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
1 | Фланец всасывающий | ЛВ-184А.10.140 | 1 | |
2 | Фланец напорный | ЛВ-184А.10.150 | 1 | |
4 | Манометр в сборе | ЛВ-184А.10. 220 | 1 | |
6 | Заглушка | ЛВ-185.21.050 | 1 | |
9 | Бак | ЛВ-185.25.600 | 1 | |
20 | Гидрооборудование рабочего органа с ротатором РУ-80 | ЛВ-185.75.300 | 1 | |
23 | Гидрооборудование рабочего органа с ротатором GR-603-2 | ЛВ-185.75.400 | 1 | |
25 | Трубопровод | ЛВ-185.75.020 | 1 | |
26 | Гидрооборудование устройства опорно-поворотного | ЛВ-185.76.700 | 1 | |
29 | Гидрооборудование стрелы | ЛВ-185-76.200 | 1 | |
30 | Гидрооборудование захвата с ротатором GR-603-2 | ЛВ-185-76.300 | 1 | |
33 | Гидрооборудование рукояти | ЛВ-185.76.400 | 1 | |
Детали | ||||
38 | Штуцер | ЛВ-184А.10.005 | 1 | |
40 | Кожух | ЛВ-185.72.001 | 1 | |
41 | Кожух | ЛВ-185.72.001-01 | 1 | |
44 | Фланец | ЛВ-185.75.002 | 1 | |
45 | Шайба | ЛВ-185.75.006 | 1 | |
Стандартные изделия | ||||
62 | Кольцо | 015-018-19-2-2 ГОСТ 18829-73 | 1 | |
64 | Кольцо | 040-045-30-2-3 ГОСТ 18829-73 | 1 | |
Прочие изделия | ||||
Рукава высокого давления ТУ 2554-001-00220807-2000 | ||||
71 | РВД 10-3301400 | М22х1,5(DKL)/ М22х1,5(DKL) | 1 | |
73 | РВД 10-33-1500 | М22х1,5(DKL)/ М22х1,5(DKL) | 1 | |
75 | РВД 10-33-1800 | М22х1,5(DKL)/ М22х1,5(DKL)-900 | 1 | |
78 | РВД 12-27,5-1600 | М22х1,5(DKL)/ М22х1,5(DKL)-900 | 1 | |
79 | РВД 12-27,5-1600 | М22х1,5(DKL)/ М22х1,5(DKL)-900 | 1 | |
80 | РВД 12-27,5-1800 | М22х1,5(DKL)/ М22х1,5(DKL)-900 | 1 | |
82 | РВД 16-25-1800 | М27х1,5(DKL)/ М27х1,5(DKL)-900 | 1 | |
Рукава низкого давления | ||||
84 | Рукав | 25х35-16 ГОСТ 10362-76 | 1 | L=1,8 м |
85 | Рукав | 1-38-1,0 ТУ 38.105.1494-82 | 1 | L=0,3 м |
87 | Рукав | 10Б-1б0 ТУ 38.105 998-91 | 1 | |
91 | Насос | 310.3.56-03 ТУ 22-1080.100-95 | 1 | |
97 | Датчик температуры | ТМ-100В ТУ37.003-800-77 | 1 | |
98 | Приемник указателя температуры | УК 133-М ТУ 37.003.459-80 | 2 | |
99 | Хомут | 40-64 1 9/16-21/2 N032 | 2 | |
100 | Хомут | ѕ G | 2 |
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
Материалы | ||||
103 | Лента защитная для рукавов | 75х4,5 | 2,25м | |
104 | Лента защитная для рукавов | 50х4,5 | 1,5м |

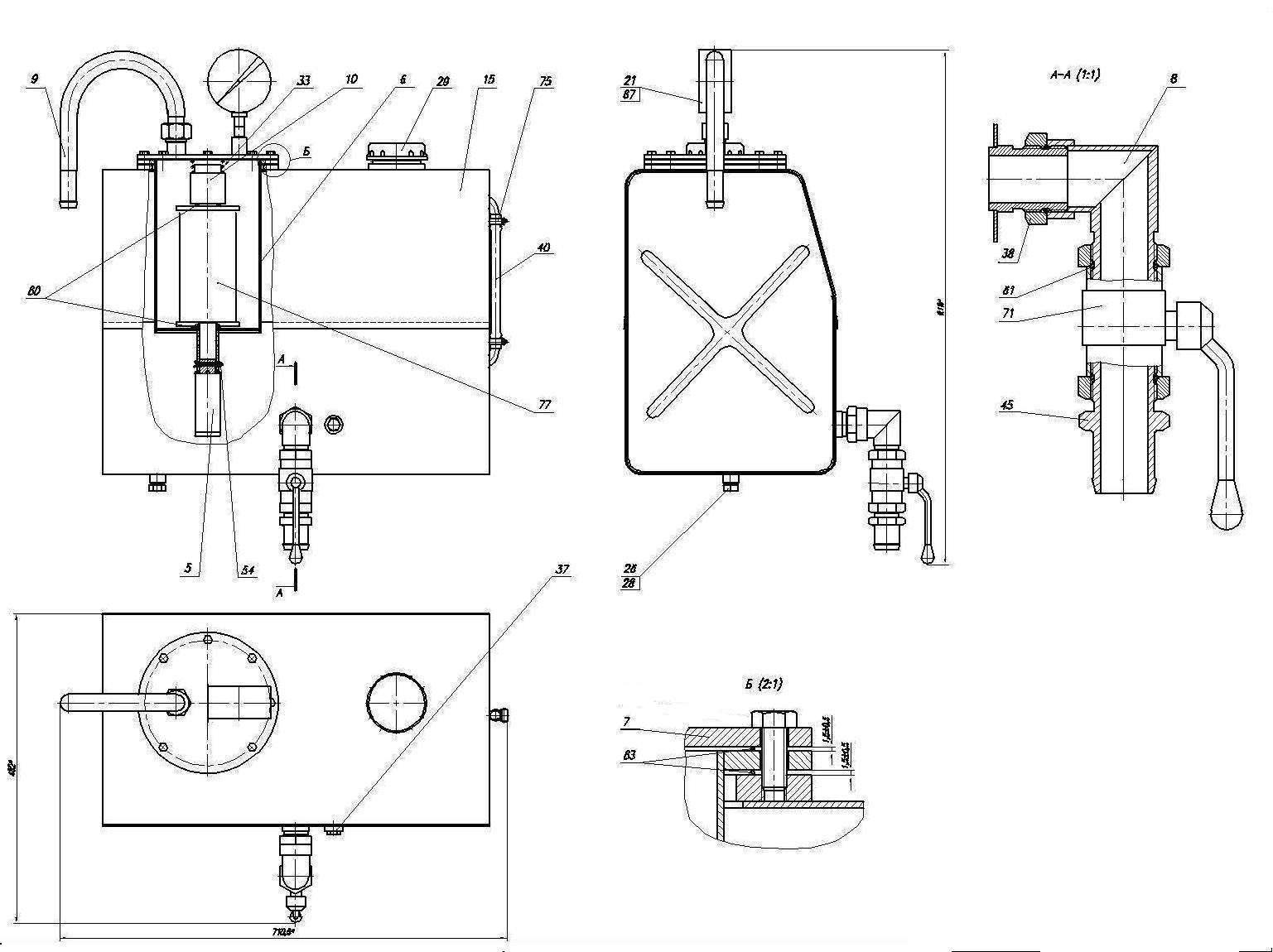

Рис.26. Бак ЛВ-185.25.610
Бак ЛВ-185.25.610
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
5 | Сепаратор магнитный | ЛВ-185.25.620 | 1 | |
6 | Стакан | ЛВ-185.25.540 | 1 | |
7 | Крышка | ЛВ-185.25.550 | 1 | |
8 | Угольник | ЛВ-185.25.560 | 1 | |
9 | Трубопровод | ЛВ-185.25.570 | 1 | |
10 | Клапан | ЛВ-185.25.580 | 1 | |
15 | Корпус бака | ЛВ-185.25.620 | 1 | |
21 | Прокладка | ЛВ-184А.10.222 | 1 | |
26 | Прокладка | ЛВ-185.25.025 | 1 | |
28 | Пробка | ЛВ-185.25.026-01 | 1 | |
29 | Крышка | ЛВ-185.25.027 | 1 | |
33 | Пружина | ЛВ-185.25.501 | 1 | |
37 | Заглушка | ЛВ-185.25.506 | 1 | |
38 | Контргайка | ЛВ-185.25.507 | 3 | |
40 | Маслоуказатель Труба ПВХ dy=11,5 Прозрачная; D=215 мм | 0,02 кг Производство г. Ростов | 1 | |
45 | Ниппель | ЛВ-185.25.612 | 1 |
Стандартные изделия | |||
Кольца ГОСТ 18829-73 | |||
60 | 030-034-25-2-2 | 2 | |
61 | 040-045-30-2-2 | 3 | |
63 | ЛВ-185-ЛВ-190-36-2-2 | 2 | |
67 | Манометр ДМ 1001-1МПа-2,5 ГОСТ 2405-88 | 1 | |
Прочие изделия | |||
71 | Кран шаровый DN 32(11/4) | Производство Италия | 1 |
75 | Хомут “PARSAN” Ш10-16мм | Производство Италия | 2 |
77 | Элемент фильтрующий «Реготмас» 640-1-06 ТУ 63-664-79 | ЛВ-185.25.025 | 1 |

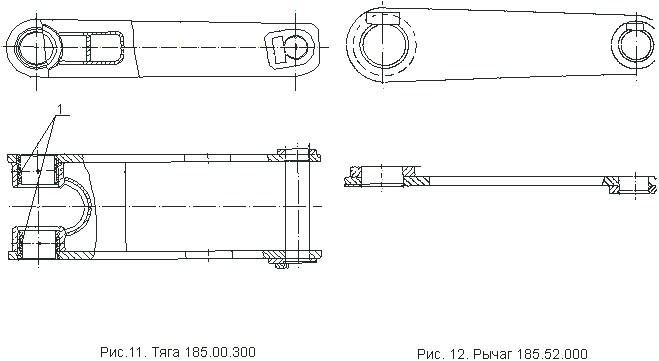

Тяга ЛВ-185.00.300
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
1 | Втулка | ЛВ-185.00.350 | 2 |

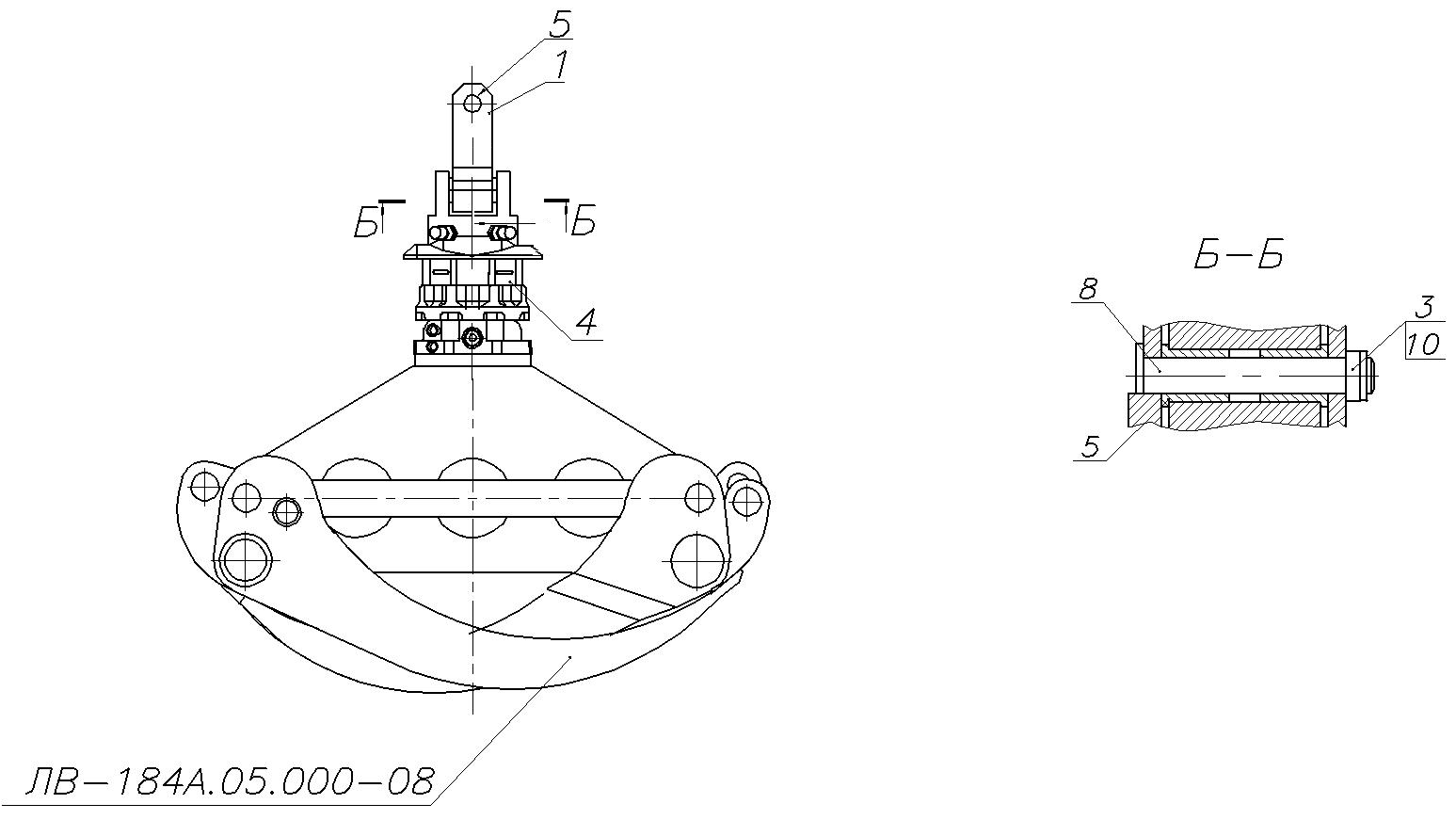

Рис. 27-Подвеска ЛВ-185.46.500 с ротатором РУ-80 и захватом ЛВ-ЛВ-184А.05.000-08 и
подвеска ЛВ-185.46.700 с ротатором GR-603-2 и захватом ЛВ-ЛВ-184А.05.000-08
Подвеска ЛВ-185.46.500 с ротатором РУ-80 и захватом ЛВ-ЛВ-А.05.000-08 и
подвеска ЛВ-185.46.700 с ротатором GR-603-2 и захватом ЛВ-184А.05.000-08
Позиция | Наименование | Обозначение | Количество на изделии | Примечание |
1 | Подвеска | ЛВ-185.46.310 | 1 | |
3 | Гайка ГОСТ 5915-70 | М16-6Н | 8 | |
4 | Ротатор | РУ-80 или GR-603-2 | 1 1 | |
5 | Втулка | ЛВ-185.46.312 | 4 | |
8 | Ось | ЛВ-185.46.301 | 1 | |
10 | Шайба | ЛВ-185.00.049 | 1 |
