WH-9137 серия ПИД терморегулятор инструкция

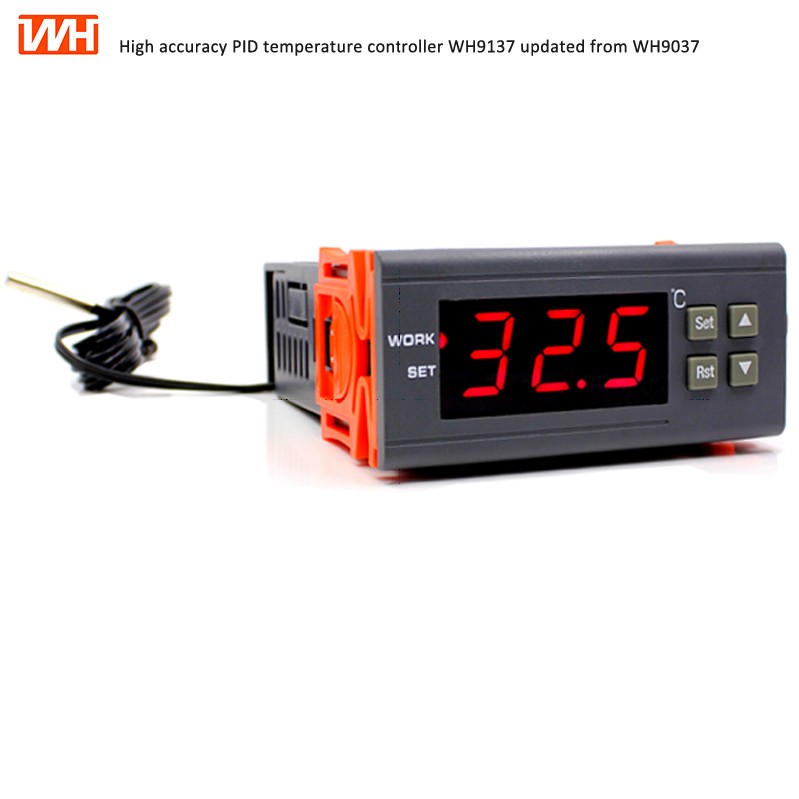

WH-9137 серия

ПИД терморегулятор инструкция.

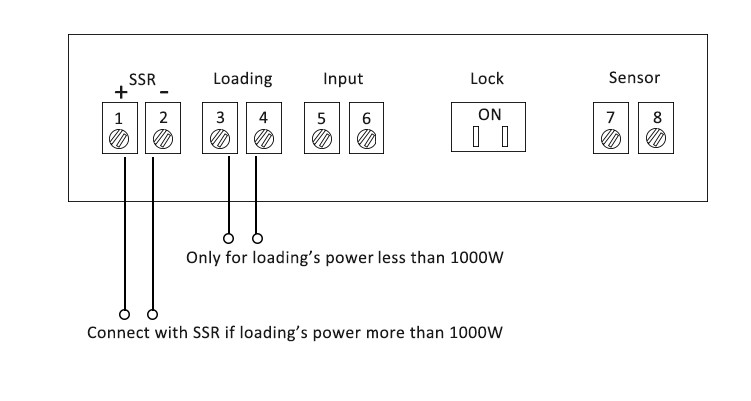

1. Схема подключения пид терморегулятора.

Контакты 1 и 2: Присоединение  SSR (если нагрузка более 1000 Вт)

Контакты 3 и 4: Присоединение нагрузки (не более 1000 Вт)

Контакты 5 и 6: Питание (220VAC)

Контакты 7 и 8: Присоединение датчика температуры

Блокировка: запрет изменения настроек

Описание статуса работы индикатора пид терморегулятора:

WORK – индикатор рабочего состояния.

Постоянно горит – идет нагрев или охлаждение.

Мигает – ожидание.

SET – ожидание ввода настроек.

Включение и выключение пид терморегулятора:

Для включения/выключения пид терморегулятора используйте кнопку RST.

Чтобы выключить терморегулятор нажмите кнопку RST и удерживайте в течении 3 секунд.

Настройка температуры пид терморегулятора:

В режиме ожидания нажмите клавишу SET один раз, чтобы ввести
настройки. Далее нажмите кнопку ▲ или ▼, чтобы выбрать температуру. Нажмите ▲ или ▼ кнопку и удерживайте в течение трех секунд, чтобы войти в режим быстрой регулировки. Чтобы вернуться в режим ожидания нажмите кнопку SET снова.

※ Запуск и Выключение таймера: (дополнительная функция)
Нажмите клавишу RST один раз в режиме ожидания, чтобы начать установку времени выключения. После ввода числа статус постоянной температуры, экран попеременно отображает оставшееся время и текущую температуру. При повторном нажатии RST один раз, таймер отключится, экран будет попеременно отображать OFF и текущую температуру.

Настройка системного меню пид терморегулятора:

Нажмите кнопку SET и удерживайте, в течение трех секунд, чтобы войти в меню параметров. Для настройки, нажмите кнопку ▲ или ▼, чтобы выбрать необходимый параметр. Нажмите кнопку SET меню настройки один раз, чтобы
ввести соответствующие настройки выбранного параметра. После того, как настройки введены, нажмите клавишу RST для выхода или удерживайте её в течении 5 сек для перехода в режим ожидания.

Коды системного меню:

D - Тепловая мощность  - 0~200

P – Скорость нагрева 0~100

DT - Температурная коррекция 0~200

HS -  Ограничение максимальной температуры: 110 C°

LS - Ограничение минимальной температуры: -50 C

CA – Калибровка температуры

AH – Настройка сигнала тревоги высокой температуры

AL - Настройка сигнала тревоги низкой температуры

D: Установите "D" в соответствии с потребляемой мощностью нагревательного элемента. Чем больше мощность, тем больше значение D.
P: Установка скорости нагрева, большая установка означает более быстрый темп нагрева.
DT: Установка скорости коррекции температуры.

Гистерезис пид терморегулятора:
Установка гистерезиса ограничивает максимальный интервал температуры между открытием и закрытием контактов реле.

Настройка гистерезиса:
Нажмите "SET" и удерживайте, более 3 секунд, чтобы войти в меню. Клавишами "▲"
или "▼" находим код "D", нажимаем "SET" для показа
установленное значение гистерезиса. Нажимаем "▲" или клавишу «▼», чтобы настроить значения гистерезиса.

Функция калибровки температуры:

Когда есть отклонение между температурой измерения и реальной температурой, используйте функцию калибровки температуры. Сделайте измерения, сравните со значением реальной температуры. Температура после калибровки = температура до калибровки + значения калибровки (значение может быть положительное число, отрицательное число, или «0»)

Настройки Температура калибровки:
Нажмите "SET" и удерживайте, более 3 секунд, чтобы войти в меню. Клавишами "▲"
или "▼" выбираем "CA" код, далее нажмите клавишу "SET", чтобы отобразить параметры калибровки температуры, нажмите "▲" или "▼" , чтобы задать новое значение температуры калибровки.

Данная функция необходима в том случае, когда нет возможности установить датчик непосредственно в зону контроля температуры. Например, при установке датчика снаружи емкости с жидкостью, где измеряется температуры. При этом мы измеряем температуру внутри емкости, сравниваем с температурой на пид терморегуляторе и вводим значение калибровки.

HS и LS: настройка ограничения максимальной и минимальной температуры:

Пример: "HS" установлен на "+15", "LS" установлен на "-10", теперь контролируемая
температура может быть установлена только между "-10" и "15".
Если вам нужно контролировать температуру вне этого предела, вы должны изменить лимит значений "HS" и "LS". Производится аналогично предыдущим настройкам.

Настройка сигнала тревоги высокой температуры.

Если измеренная ≥ установленной температуры AH тревоги. Пид терморегулятор издает звуковой сигнал, дисплей попеременно показывает АН-код и текущую температуру. Чтобы отключить сигнал необходимо нажать на любую клавишу. Производится аналогично предыдущим настройкам.

Настройка сигнала тревоги низкой температуры.

Если измеренная < установленной температуры AL тревоги. Пид терморегулятор издает звуковой сигнал, дисплей попеременно показывает АL-код и текущую температуру. Чтобы отключить сигнал необходимо нажать на любую клавишу. Производится аналогично предыдущим настройкам.

Ошибки:

датчик отключен, на экране отображается  ---

датчик определяет температуру ниже самой низкой температуры экран отображает LLL.

датчик определяет температуру выше, чем максимальная температура экран отображает ННН.
