Краткое описание.
Устройство Ping WatchDog 2 (далее PWD2) предназначено для контроля работоспособности коммуникационного оборудования сетей Ethernet и его автоматической перезагрузки в случае обнаружения неисправностей.
Контроль работоспособности осуществляется посылкой пакетов ICMP-REQUEST в указанные при настройке адреса хостов. При отсутствии ответа (пакет ICMP-RESPONSE) за установленное в конфигурации время производится изменение состояния реле на 10 секунд в соответствующем канале контроля. После возврата реле в исходное состояние PWD2 повторяет посылки пакетов, при этом, до получения первого ответа время ожидания равно 255 секунд независимо от установленного в конфигурации. Время ожидания ответа, установленное в конфигурации, используется только после первого ответа проверяемого оборудования. Размер области данных пакета ICMP-REQUEST – 56 байта (эквивалентно ping –l 56).
PWD2 имеет два канала контроля с раздельным заданием IP-адреса хоста, IP-адреса шлюза и времени ожидания ответа. Допустимые диапазоны IP-адресов – 0.0.0.0…255.255.255.255, время – от 1 до 255 секунд. При установке времени ожидания 0 секунд автоматическое управление каналом контроля выключается.
PWD2 позволяет установить в конфигурации произвольный собственный IP-адрес, MAC-адрес, а также данные аутентификации пользователя. Не рекомендуется изменять MAC-адрес, установленный изготовителем.
Настройка параметров производится через web-интерфейс с поддержкой digest-авторизации.
Параметры контактов реле – один переключающий контакт, 220В AC, 7А.
Напряжение питания PWD – 9…15В DC. Ток потребления – 50…60мА (100-120мА при включении одного реле).
Посылка SNMP-Trap при срабатывании реле.
Посылка SNMP-Trap при изменении состояния входов с контролем целостности. Алгоритм обслуживания входов поддерживает НЗ - и НР-датчики одновременно без дополнительной конфигурации.
Возможна визуализация состояния произвольного количества PWD в виде web-страницы. При этом сбор данных из устройств осуществляется с помощью технологии Ajax.
Конфигурация
Настройка производится в любом web-браузере, поддерживающим digest-авторизацию (Opera или FireFox).
IP-адрес по умолчанию – 192.168.1.99, данные аутентификации – root/root.

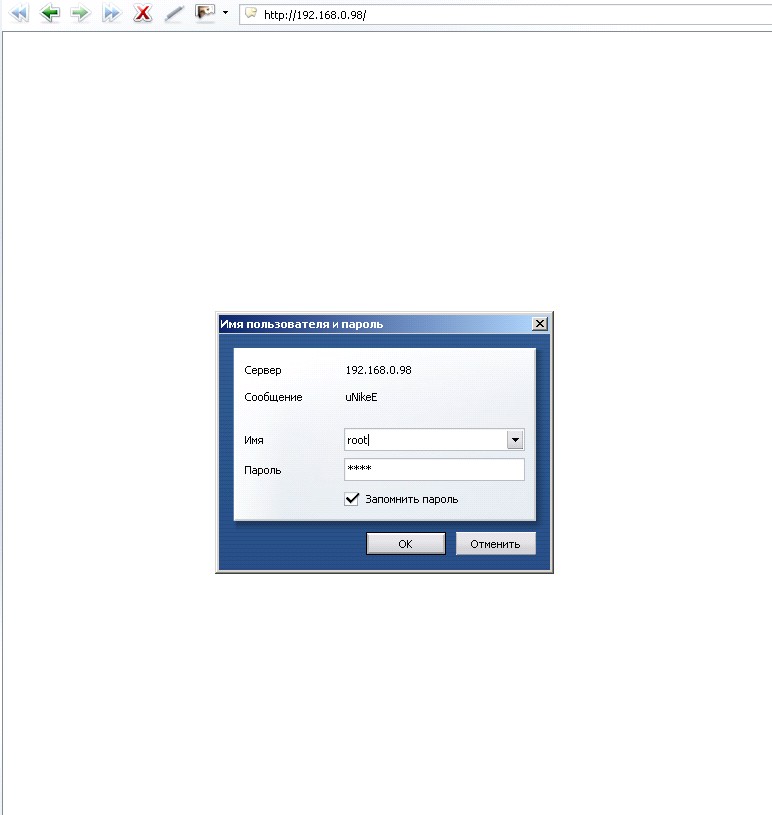

После введения в адресной строки браузера строки http://192.168.1.99/ будет выведено окно аутентификации. Необходимо ввести данные аутентификации по умолчанию, или те, которые были установлены при предыдущих конфигурациях.

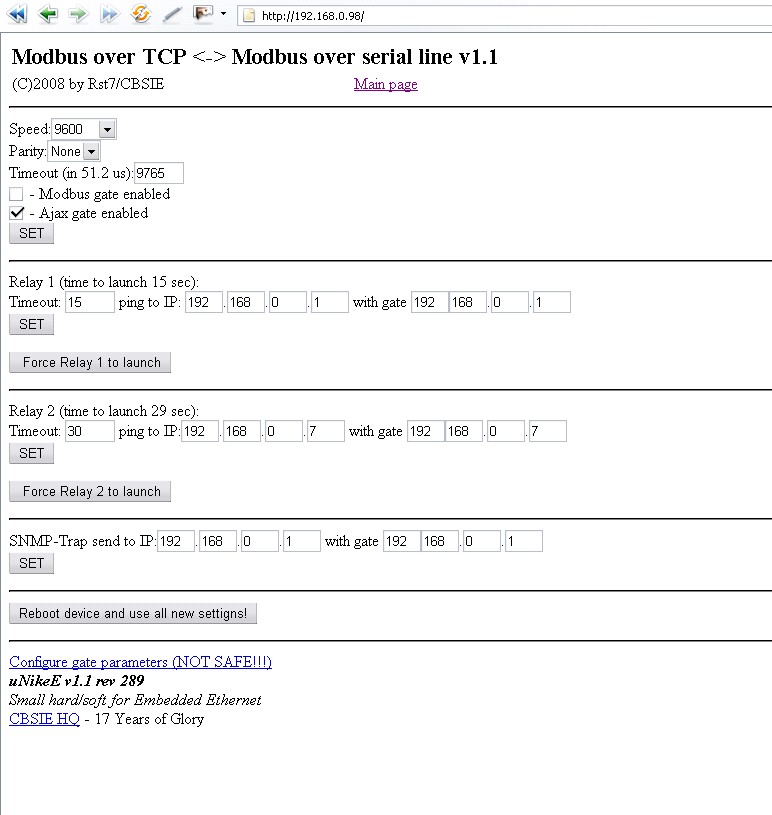

При вводе правильных данных аутентификации произойдет загрузка основной web-страницы (main page).
Для установки параметров каналов контроля необходимо изменить данные полей Relay 1 (канал контроля 1) Timeout (время ожидания ответа ICMP-RESPONSE), ping to IP (адрес хоста для посылки пакета ICMP-REQUEST), with gate (адрес шлюза для посылки пакетов) или Relay 2 (канал контроля 2) Timeout, ping to IP, with gate и нажать кнопку SET для записи значений.
Поля Speed, Parity, Timeout (in 51.2us) не используются без установленных узлов интерфейса RS485.
Поле Modbus gate enabled должно быть не выбрано (галочка снята).
Поле Ajax gate enabled устанавливается при необходимости контроля состояния устройства через ajax-запросы (HTML-контент для поддержки данного режима поставляется отдельно).
Поля SNMP-Trap send to IP и with gate определяют адрес хоста и адрес шлюза для посылки SNMP-Trap.
Кнопка Force Relay 1 to launch производит непосредственное включение реле на 10 секунд в канале 1. Кнопка Force Relay 2 to launch выполняет аналогичные функции в канале 2.
Кнопка Reboot device and use all new settings! используется для дистанционной перезагрузки PWD. При изменении данных в полях Relay 1, Relay 2 и SNMP-Trap новые настройки вступают в действие сразу после нажатия кнопки SET и перезагрузка устройства не требуется.

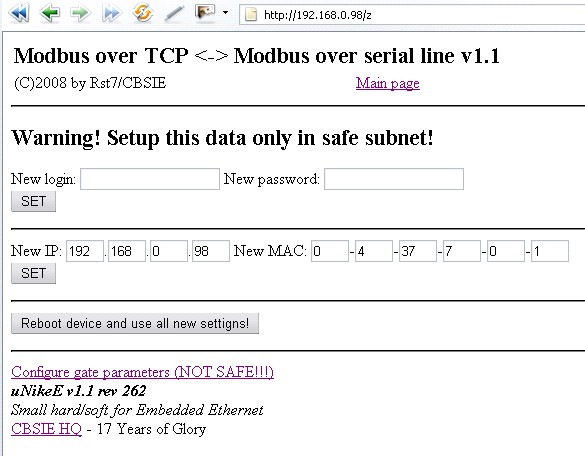

При нажатии на ссылку Configure gate parameters производится загрузка web-страницы с параметрами Ethernet, TCP/IP и данными аутентификации.
Поля New login и New password – новые данные аутентификации. Внимание! Не изменяйте данные аутентификации непосредственно, если не уверены, что подсеть с установленными устройствами безопасна от перехвата пакетов злоумышленниками.
Поля New IP и New MAC – новый IP и MAC адрес для установки.
При нажатии на кнопку SET данные записываются в EEPROM контроллера, для использования новых данных необходимо перезагрузить устройство нажатием кнопки Reboot device and use all new settings!
Возврат на основную web-страницу осуществляется при нажатии на ссылку Main page.
Возможные неисправности и их устранение
Нет соединения (не горит светодиод Link на PWD2 и удаленном устройстве) | Проверить наличие питания на соответствующем клеммнике PWD2, проверить патчкорд, соединяющий PWD2 с другим оборудованием. |
Нет ответа на ping 192.168.1.99 или другой адрес устройства (светодиод Link при этом горит). | Неправильно указан IP-адрес в команде ping. Для определения IP-адреса рекомендуется воспользоваться любой программой, позволяющей производить поиск устройств, отвечающих на ARP-запросы, либо воспользоваться процедурой возврата к заводским установкам. |
После ввода данных аутентификации вновь появляется окно ввода данных. | Неверные данные аутентификации. Воспользуйтесь процедурой возврата к заводским установкам. |
На web-страницах PWD2 присутствует кнопка EEPROM restored (2 from 3), press for refresh! | Сработала система защиты от нарушения целостности данных внутренней EEPROM микроконтроллера. Рекомендуется нажать на кнопку для восстановления данных. |
Реле не переключается при отсутствии ответов в канале контроля. | Установлено время ожидания 0 секунд. Необходимо установить другое значение времени в настройках канала контроля. |
Дополнительные сведения и рекомендации
При подключении PWD2 к другому оборудованию через протяженный участок кабеля или при наружной прокладке кабеля рекомендуется установка модулей грозозащиты с двух сторон кабеля с обязательным заземлением.
При использовании устройства в небезопасной сети рекомендуется установить все устройства в неуправляемом сегменте в отдельный VLAN для усиления безопасности.
PWD2 поддерживает следующие параметры соединения Ethernet: 10M, Half-Duplex. Автоматический MDI-X (перепутывание пар) не поддерживается.
Рекомендуется использовать в качестве браузера Opera 9.50 и выше, FireFox3 и выше. Поддерживается Opera Mobile 9.50 и выше.
Процедура возврата к заводским установкам:
Отключите питание от PWD2. Снимите верхнюю крышку корпуса Установите перемычку между контактами 3 и 4 системного разъема. Требуемые контакты находятся напротив светодиодов красного и желтого цвета свечения. Подайте питание на PWD2. Через 1-2 секунды оба светодиода будут зажжены. Если светодиоды включаются по очереди – отсутствует контакт в установленной перемычке. Через 15 секунд удалите перемычку. Произойдет запись заводских установок (IP адрес 192.168.1.99, данные аутентификации root/root). После погасания светодиода PWD2 перезагрузится и перейдет в штатный режим работы.
Содержимое MIB-файла для обработки сообщений SNMP:
PWD-MIB DEFINITIONS ::= BEGIN
IMPORTS
mgmt, enterprises, NetworkAddress, IpAddress, Counter, Gauge,
TimeTicks
FROM RFC1155-SMI
DisplayString
FROM RFC1213-MIB
OBJECT-TYPE
FROM RFC-1212;
NikeE MODULE-IDENTITY
LAST-UPDATED "200810180000Z"
ORGANIZATION "CBSIE"
CONTACT-INFO
"*****@***com"
DESCRIPTION
"MIB for NikeE devices"
::= { enterprises 12873 }
PWD OBJECT IDENTIFIER ::= { NikeE 10}
Traps OBJECT IDENTIFIER ::= { PWD 1 }
Relay1-On TRAP-TYPE
STATUS current
ENTERPRISE Traps
VARIABLES { sysLocation }
DESCRIPTION "Relay1 on"
::= 1
Relay2-On TRAP-TYPE
STATUS current
ENTERPRISE Traps
VARIABLES { sysLocation }
DESCRIPTION "Relay2 on"
::= 2
Line1-Norm TRAP-TYPE
STATUS current
ENTERPRISE Traps
VARIABLES { sysLocation }
DESCRIPTION "Line1 normal"
::= 3
Line1-Alarm TRAP-TYPE
STATUS current
ENTERPRISE Traps
VARIABLES { sysLocation }
DESCRIPTION "Line1 alarmed"
::= 4
Line1-Break TRAP-TYPE
STATUS current
ENTERPRISE Traps
VARIABLES { sysLocation }
DESCRIPTION "Line1 breaked"
::= 5
Line1-Short TRAP-TYPE
STATUS current
ENTERPRISE Traps
VARIABLES { sysLocation }
DESCRIPTION "Line1 shorted"
::= 6
Line2-Norm TRAP-TYPE
STATUS current
ENTERPRISE Traps
VARIABLES { sysLocation }
DESCRIPTION "Line2 normal"
::= 7
Line2-Alarm TRAP-TYPE
STATUS current
ENTERPRISE Traps
VARIABLES { sysLocation }
DESCRIPTION "Line2 alarmed"
::= 8
Line2-Break TRAP-TYPE
STATUS current
ENTERPRISE Traps
VARIABLES { sysLocation }
DESCRIPTION "Line2 breaked"
::= 9
Line2-Short TRAP-TYPE
STATUS current
ENTERPRISE Traps
VARIABLES { sysLocation }
DESCRIPTION "Line2 shorted"
::= 10
Temp-Rised TRAP-TYPE
STATUS current
ENTERPRISE Traps
VARIABLES { sysLocation }
DESCRIPTION "Temperature rised above limit"
::= 11
END
Схема подключения контактных датчиков к входам:
Устройства поставляются заказчику согласно принципа «AS IS». Заказчик, приобретая устройства, соглашается с нижеследующим:
Изготовитель не несет ответственности за любые возможные последствия применения данного устройства.
В случае выхода устройства из строя в течении одного года с момента поставки заказчику изготовитель производит бесплатный ремонт, исключая случаи:
А) Бесплатный ремонт не производится при наличии механических и/или электрических повреждений устройства, в том числе при выходе из строя от воздействия электромагнитных импульсов большой энергии по любым входным и выходным цепям устройства.
Б) Бесплатный ремонт не производится при нарушении пломбирования.
Доставка устройств изготовителю для ремонта и последующий возврат заказчику производится за счет заказчика.
