УНИЧТОЖИТЕЛИ БУМАГ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ (ИЭ)
МОДЕЛЬ
KS-7285F
Технические характеристики (выписка)
Модель | KS-7285F |
Производитель | DAEJIN KOSTAL CO., Ltd., Ю. Корея |
Группа | специальный |
Размер фрагмента, мм | 1,9х15 |
Ширина загрузочного отверстия, мм | 285 |
Скорость, м/мин | 5,5 |
Максимальное количество одновременно загружаемых листов, 70 г/м2 | 15-16 |
Объем корзины, л | 60 |
Потребляемая мощность, Вт | 450 |
Питание | 220 В, 50 Гц |
Габаритные размеры (ШхДхВ) | 450х450х760 |
Вес, кг | 85 |
Примечание:
- Шредер сертифицирован:
Гарантия – 12 месяцев, на ножи – 5 лет. Техника безопасности
Чтобы избежать производственных травм, придерживайтесь следующих основных мер предосторожности, соблюдайте их при установке и во время эксплуатации этих уничтожителей бумаг.
Не предпринимайте попыток к запуску уничтожителя или его использованию, пока Вы не прочтете данную инструкцию!
- Не подносите близко к загрузочной щели шредера пальцы, длинные волосы, цепочки, галстуки и прочие, свободно свисающие предметы, так как их может затянуть в механизм реза. Не используйте уничтожитель бумаг не по назначению. Запрещено уничтожать ткани, пластмассу или любые жесткие или клеевые материалы, способные повредить механизм. Не оставляйте без присмотра рядом с уничтожителем детей. Не работайте с поврежденным шнуром питания или штепселем, либо если уничтожитель работает со сбоями. В этом случае вызовите мастера, отключите уничтожитель и не используйте его до устранения дефектов. Не выключайте уничтожитель из сети, дергая за шнур питания. Возьмите вилку рукой и потяните на себя, контролируя, чтобы розетка не потянулась за шнуром. Выключайте уничтожитель из розетки на время транспортировки или если он не используется длительное время. Не устанавливайте уничтожитель в местах воздействия прямого солнечного света. При необходимости аварийной остановки нажмите кнопку «STOP» или выдерните вилку из розетки.
По окончании работы на уничтожителе выключите его, переведя выключатель питания, находящийся под дверцей устройства, в положение «0».
Назначение
Уничтожитель бумаг (шредер) DAEJIN KOSTAL KS-7285 F, предназначен для уничтожения в крошку информации на мягких носителях (бумага) и микрофильмов на триацетатной основе до состояния, затрудняющего ее восстановление методом сканирования. Степень секретности по DIN 32757 – «4» или «3».
Металлический корпус закрытой конструкции на колесах, выдвижной пластиковый контейнер для уничтоженных документов делают шредер надежным и удобным в эксплуатации. Блок фиксации микропленок позволяет уитилизировать микрофильмы стандартные.
Уничтожитель бумаг имеет современную удобную сенсорную панель управления, на которой расположены индикаторы режимов работы и кнопки управления.
Подготовка к работе
Распакуйте уничтожитель и установите на ровной поверхности. Убедитесь в отсутствии механических повреждений корпуса.
Откройте дверцу аппарата, извлеките пластиковый контейнер для мусора. Снизу, под режущим блоком, находятся болты – барашки, которые фиксируют его положение во время транспортировки. Выверните их. Если этого не сделать, при включении уничтожитель будет сильно вибрировать и гудеть.
Включите вилку в розетку, откройте дверцу и переведите выключатель питания ON в положение «I». Загорится красная лампочка. Закройте дверцу. Уничтожитель бумаг готов к работе.

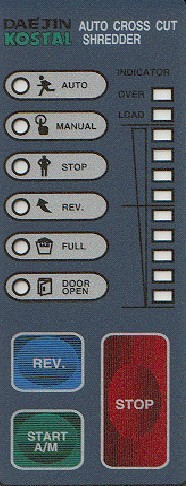

Панель управления
Уничтожитель бумаг может работать в режиме «автоматическая работа», «постоянная работа» или «реверс». Он имеет функции «авто-пуск» и «авто-остановка» в режиме «автоматическая работа», «авто-остановка» при переполнении корзины или открытой дверце. Уничтожитель, также, переходит в режим «автоматическая работа» после 2 - 3 минут работы в режиме «постоянная работа».
Панель управления уничтожителя бумаг оснащена тремя индикаторами и тремя кнопками.
Индикаторы:
Кнопки:
«START» - служит для включения режима «автоматическая работа» (одно нажатие) и режима «постоянная работа» (два нажатия). Впоследствии, при нажатии, переключает аппарат из одного режима в другой. «REV» - служит для включения режима «реверс». «STOP» - служит для прерывания любого исполняемого режима и остановки машины.Работа на уничтожителе бумаг
Режим «автоматическая работа» - основной. Для работы в этом режиме нажмите кнопку «START» один раз. Загорится зеленый индикатор «AUTO». Подавайте бумагу по центру загрузочной щели. Процесс уничтожения начнется автоматически. Когда он будет завершен, шредер автоматически остановится. Режим «постоянная работа». Используется в случае уничтожения бумаги маленького размера и микрофильмов, когда процесс подачи бумаги не контролируется датчиком. Для работы в этом режиме нажмите кнопку «START» два раза. Уничтожитель будет работать 2 - 3 минуты вне зависимости от того, подается материал или нет. Затем он перейдет в режим «автоматическая работа». Перевести его в автоматический режим до истечения этого времени можно однократным нажатием кнопки «START». Режим «реверс». При загрузке бумаг, количество которых превышает возможности аппарата, уничтожитель остановится. В этом случае надо нажать на кнопку «REV», после чего застрявшие листы можно свободно извлечь. Разделив бумагу на небольшие стопки уничтожение можно продолжить. В дальнейшем не следует превышать количество листов, допустимых к уничтожению одновременно. Следует помнить, что при увеличении плотности бумаги необходимо пропорционально уменьшать количество загружаемых листов. В случае систематического нарушения данного правила аппарат снимается с гарантийного обслуживания. При переполнении корзины уничтожитель автоматически остановится, загорится красная лампочка на панели управления. Для продолжения работы необходимо вытряхнуть мусор из корзины. Время непрерывной работы – 40 минут, затем перерыв, не менее 20 минут. Уничтожение микрофильмов осуществляется идентично уничтожению бумаг. На блоке фиксации устанавливаются бобины с микрофильмами (по месту) не боле 5 штук.

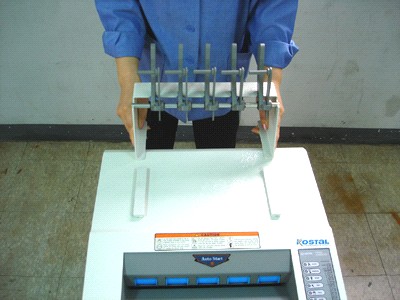

Рис. 1 Установка держателя микрофильмов

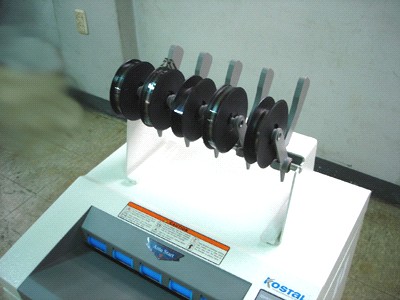

Рис. 2. Установка в сборе. Рис. 3. Закрепление Микрофильмов

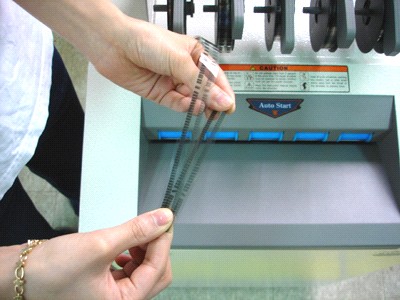

Рис.4 Отмотайте с фильма кусок примерно в 10 см Рис.5 Сложить пленку как показано
на рисунке.

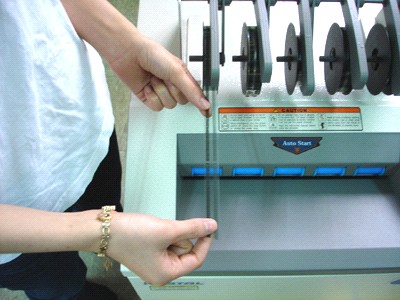

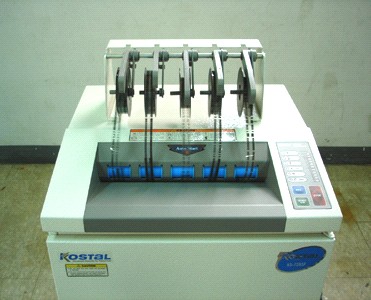

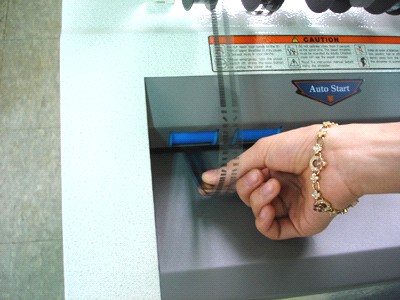

Рис.6. Заведите пленку в отверстие бумаго - Рис.7. Рабочее положение микро
приемника. Фильмов (4-6 роликов)

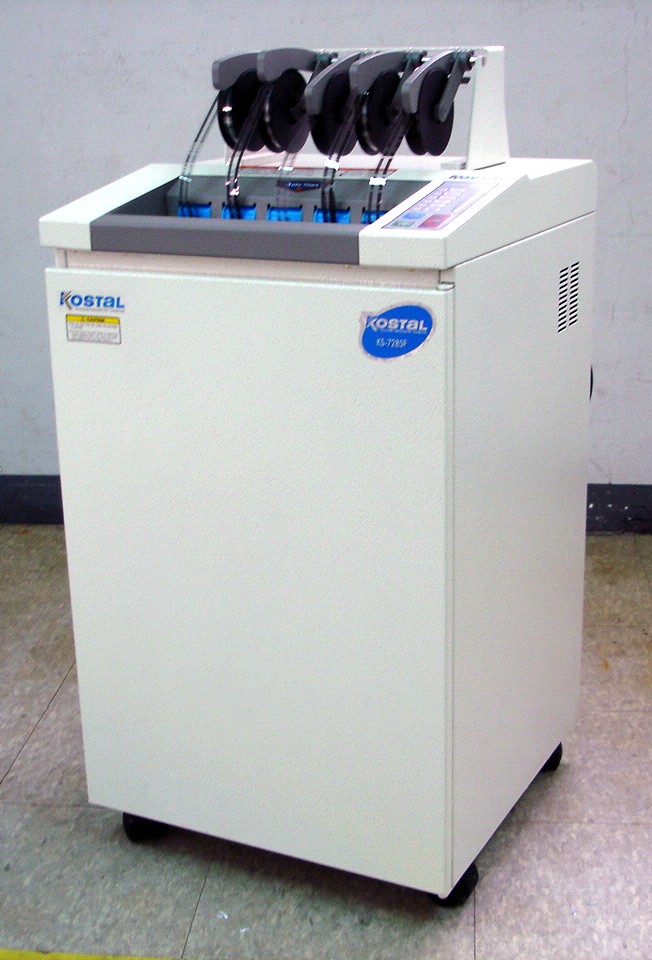

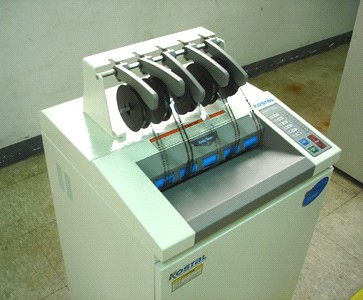

Рис.8, 9. Рабочее положение, вид под углом
Рис. 9.
Обслуживание
Для гарантированного функционирования уничтожителя бумаг необходима периодическая смазка режущих ножей. Отказ от данной процедуры приведет к значительному сокращению срока службы изделия, появлению избыточного шума, бумажным заторам в механизме и даже отказу уничтожителя.
ПЕРИОДИЧНОСТЬ СМАЗКИ:
- через несколько очисток полной корзины (1-3), результаты заносить в прилагаемый журнал; при появлении скрипа или излишнего шума работающего механизма; при уменьшении производительности уничтожителя (берет меньше листов за раз).
ПОРЯДОК СМАЗКИ:
- пролить масло вдоль линии соприкосновения ножей (возможно уничтожение нескольких хорошо промасленных листов); включить на несколько секунд режим «постоянная работа» (два раза кнопка «START»); включить на несколько секунд режим «реверс» - «REV»; повторить эту операцию три раза. После этого уничтожитель снова готов к работе.
Примечание:
- смазочное масло – минеральное в комплекте с уничтожителем. Допускается использование автомобильных минеральных масел, типа W30/15.
Журнал
учета смазки ножей
№ п/п | Дата | Количество очисток корзины от мусора | Смазку провёл |
Ф. И.О. | Роспись | ||
Журнал
учета смазки ножей
№ п/п | Дата | Количество очисток корзины от мусора | Смазку провёл |
Ф. И.О. | Роспись | ||
Журнал
учета смазки ножей
№ п/п | Дата | Количество очисток корзины от мусора | Смазку провёл |
Ф. И.О. | Роспись | ||
