ПАСПОРТ
Парафинонагреватель
«ПР-6»
НАЗНАЧЕНИЕ
Парафинонагреватель ПР-6 предназначен для работы с озокеритом, парафином, воском, лечебной грязи (комплектация – грязенагреватель) и подобных материалов, с необходимой РН, и содержанием соли. Прибор может применяться в санаториях, больницах и клиниках.
Прибор предназначен для работы при температуре от +10
Сдо +35
С и относительной влажности воздуха до 80%. Обозначения прибора: «Парафинонагреватель ПР-6»
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочая емкость не менее | 6 | л |
Температура нагрева | 50 - 100 | °С |
Масса, не более | 7 | кг |
Габаритные размеры прибора | 235х235х415 ±5 | мм |
Габаритные размеры ёмкости | 165х165х350 ±5 | мм |
Нагреваемый материал | парафин, озокерит, грязь, глина | |
Потребляемая мощность | 1000 ± 10% | Вт |
Напряжение номинальное | 220 ± 10% | В |
Частота | 50 | Гц |
Средний срок службы, не менее | 5 | лет |
3. КОМПЛЕКТ ПОСТАВКИ
Наименование | Кол-во, шт. | Дополнительная поставка | Кол-во, шт. |
Парафинонагреватель ПР-6 | 1 | Цифровой термометр теплоносителя | 1 |
Паспорт | 1 | ||
10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Парафинонагреватель ПР-6 заводской соответствует техническим условиям и признан годным для эксплуатации.
Дата выпуска____________ Мастер ОТК________________ Серийный номер________№ партии ________
11. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует работоспособность парафинонагревателя ПР-6 при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации 12 месяцев со дня приобретения прибора потребителем, но не более 24 месяцев со дня изготовления.
В течение гарантийного срока изготовитель ремонтирует парафинонагреватель и его части по предъявлению паспорта по адресу:04136 г. Киев, ул. . ЧП «ЗАВЕТ»
М. П. Дата продажи__________________
Рис. 1 Рис. 2
Рис. 3
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

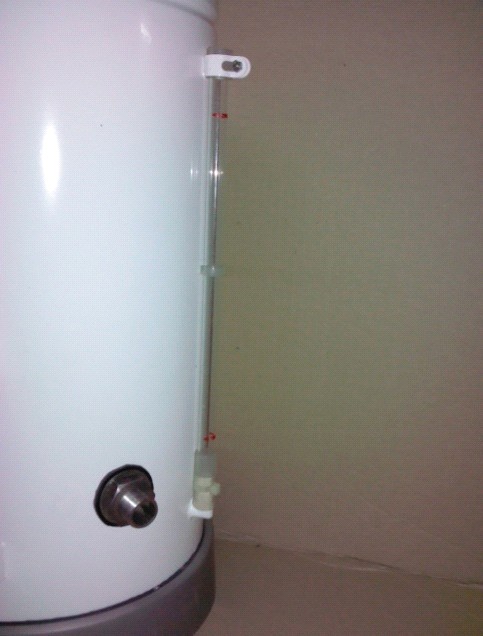

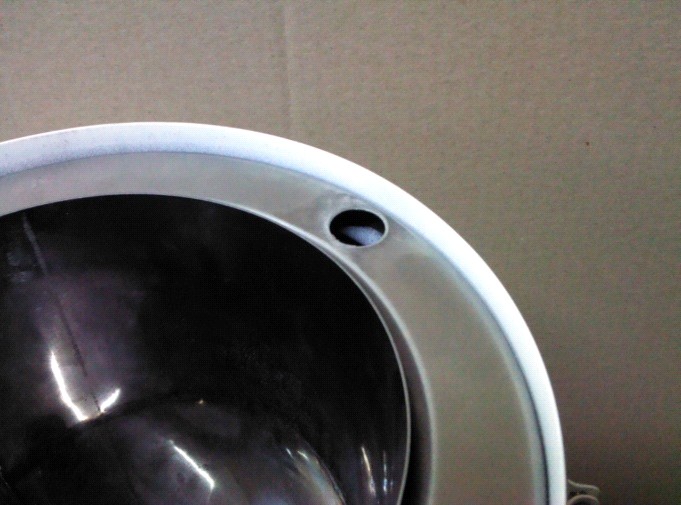

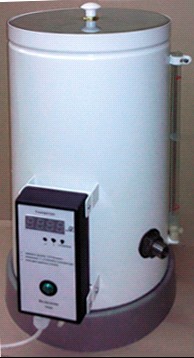

Корпус прибора изготовлен из нержавеющей стали. Наружное покрытие корпуса – белая порошковая термоэмаль, защищающая прибор от загрязнений. На передней панели расположен кран. В верхней части встроена рабочая ёмкость, закрываемая крышкой. Ёмкость и крышка парафинонагревателя изготовлена из нержавеющей стали. На передней части расположен электронный датчик (рис. 1) Справа от него расположенаводоуказательная колонка и кран для слива парафина (рис. 2) Сверху под крышкой расположено отверстие для залива воды (Рис. 3)
Стабильность температуры в диапазоне от 0 до +100°С обеспечивает схема термореле, установленная внутри прибора.
Температура теплоносителязадаетсякнопками расположенными на электронном датчике.
Цифровой термометр показывает температуру теплоносителя.
5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Прибор по электробезопасности изготовлен в соответствии с требованиями класса защиты II.
Заземление прибора осуществляется через евровилку сетевого шнура.
ВНИМАНИЕ!!!
Запрещается включения прибора в сетевую розетку, неоснащенную шиной заземления.
Запрещается прикасаться к стенкам парафинонагревателя во время работы
Не оставляйте без внимания включенный прибор!
Соблюдайте меры пожарной безопасности при работе с легковоспламеняющимися материалами!
6. ПОДГОТОВКА К РАБОТЕ
Прежде чем начать работу с прибором, необходимо ознакомится с настоящим паспортом. Если изделие транспортировалось или хранилось в условиях отрицательных температур, то оно должно быть выдержано при нормальных климатических условиях не менее 4 часов.
7. ПОРЯДОК РАБОТЫ
Парафинонагреватель для работы извлечь из упаковки и установить на устойчивую площадку. Залить воду и загрузить в бак парафинонагревателя рабочий материал небольшими кусками в объеме до 6 л. Уровень воды должен находится между отметками max и min. Закройте бак крышкой. Подсоедините сетевой шнур парафинонагревателя к розетке штепсельной 220В с заземлением. Включите сетевую кнопку в положение ВКЛ. ( «I» ) Установите требуемую температуру нагрева кнопками расположенными на передней панели электронного блока, для ускорения нагрева установить максимальную температуру. Для стерилизации парафин и озокерит следует нагревать до температуры +100°С. Стерилизация парафина производится при температуре +100°С в течении 30мин. После использования парафин следует промыть под сильной струей и тщательно высушить. При повторном применении парафина к нему нужно прибавить 10-20% нового материала и обязательно произвести стерилизацию смеси. Слив парафина производится через кран или открытую крышку. Управление краном осуществляется с помощью ручки, имеющей два положения «открыто» - «закрыто».До полного плавления парафина в объеме бака, ручка должна находится в положении «закрыто». При необходимости слива парафина через кран плавно поверните ручку крана в положении «открыто». После слива верните ручку крана в положение «закрыто» После окончания работы отключите прибор кнопкой включения, находящейся на электронном блоке и отсоедините сетевой шнур от розетки.
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Перед эксплуатацией парафинонагревателя необходимо проводить контроль технического состояния (КТС), соблюдая меры безопасности, указанные в разделе 5 настоящего паспорта.
Парафинонагреватель требует аккуратного и бережного обращения. Как и всякий прибор, его необходимо оберегать от ударов. Рабочие поверхности парафинонагревателя, соприкасающиеся с парафином, и его наружные поверхности допускается промывать и дезинфицировать по ОСТ 42 – 21 – 23%-ным раствором перекиси водорода по ГОСТ с добавлением 0,5%-ного раствора моющего средства или 1%-ным раствором хлорамина.
Не окунайте парафинонагреватель в дезинфицирующую или любую другую жидкость.
9. ПРАВИЛА ХРАНЕНИЯ
При хранении прибор необходимо уложить в заводскую упаковку.
Категорически запрещается хранить приборы в одном помещении с материалами, выделяющими влагу или химически активные пары и газы.
