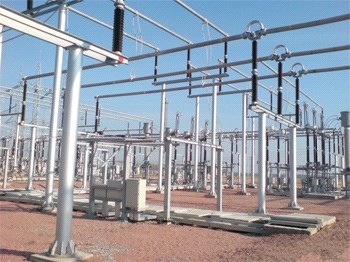

Жесткая ошиновка ОРУ на 110, 220, 330 и 500 кВ
Назначение
Ошиновка предназначена для выполнения многопролетных сборных шин и внутриячейковых связей открытых распределительных устройств электрических станций и подстанций.
Комплекты жесткой ошиновки для открытых распределительных устройств (ОРУ) 110, 330 и 500 кВ (полной заводской готовности) были разработаны совместно с «Нижегородскэнергосетьпроект» и НПО «Техносервис-Электро».
В настоящее время разработаны и сданы МВК комплекты жесткой ошиновки для ОРУ 110, 220, 330, 500 кВ
Конструкция
Ошиновка сборных шин и внутриячейковых связей выполнена из трубчатых шин. Каждая фаза сборных шин и внутриячейковых связей представляет собой шинную конструкцию, выполненную из ряда однопролетных шин. Сборные шины закреплены своими концами на опорных изоляторах, а внутриячейковые связи – на контактных выводах высоковольтнойаппаратуры электрический станций и подстанций (разъединители, выключатели, трансформаторы и т. п.)
В конструкции ошиновки предусмотрено устройство для эффективного гашения вибраций, которые могут возникнуть при ветровых нагрузках.
В качестве опорной изоляции применяются изоляторы фарфоровые или полимерные.
Крепление сборных шин к изоляторам осуществляется при помощи шинодержателей, а внутриячейковых связей к разъединителям, выключателям, трансформаторам и т. п. осуществляется с помощью держателей.
Электрическое соединение между собой соседних пролетов каждой фазы сборных шин осуществляется при помощи компенсаторов токовых.
Присоединение гибких спусков, ответвлений к сборным шинам (для присоединения оборудования) предусматривается опрессовкой на месте монтажа с использованием зажимов.
С двух сторон по торцам ошиновка закрыта торцевыми заглушками.
Ошиновка имеет цветные метки, соответствующие раскраске фаз: для фазы А – желтая, для фазы В – зеленая, для фазы С – красная.
В комплект поставки входят: трубчатые шины, опорные изоляторы, токовые компенсаторы, шинодержатели, держатели для внутриячейковых связей, зажимы для присоединения гибких спусков.
Дополнительно по заказу: металлоконструкции под опорную изоляцию
Преимущества:
Жесткая ошиновка высокой заводской готовности, в среднем, позволяет снизить металлоемкость ОРУ на 30-50%, расход железобетона на 10-20%, площадь ОРУ на 10-15%, объем строительно-монтажных работ и трудозатрат до 25% (в зависимости от схем электрических соединений ОРУ и конкретных условий района строительства).
Наименование и тип изделия | Номинальный ток, A | Ток термической стойкости, кА | Предельный сквозной ток, кА | Обозначение ТУ | Год постановки на производство |
ДЛЯ ОРУ-110 кВ | |||||
ШН-А(В, С)-0х0-1(2)УХЛ1 | 2000 | 40 | 102 | ТУ 3414-046- -49040910-2002 | 2003 |
ШН-А(В, С)-I-1х120(150,185,240)-1(2)УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-0х0ВС1х120(150,185,240)-2УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-0х0ВС2х150(185,240)-2УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-II-1х120(150,185,240)-1УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-I-2х150(185,240)-1(2)УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-II-2х150(185,240)-1УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-II-3х150(185,240)-1УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШУ-А(В, С)-I-2х240-П-ОТВ2х240-1(2)УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШУ-А(В, С)-I-2х240-Л-ОТВ2х240-1(2)УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-II-1х120(150,185,240)ВС1х120(150,185,240)-1УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-II-2х150(185,240)ВС2х150(185,240)-1УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-I-1х120(150,185,240)ВС1х120(150,185,240)-2УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-I-2х150(185,240)ВС1х150(185,240)-2УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШК1-А(В, С)-0х0-1(2)УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШК2-А(В, С)-0х0-1(2)УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШУ-А(В, С)-I-1х185-Л-ОТВ2х240-2УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-II-1х185+1х240-1УХЛ1 | - // - | - // - | - // - | - // - | - // - |
Примечание:
1. Ошиновка изготавливается для типовых схем ОРУ-110 кВ - № 000-12; № 000-12Н; № 000-13; № 000-14. Возможно изготовление ошиновки по схемам заказчика.
2. Заказ ошиновки по опросным листам.
Наименование и тип изделия | Номинальный ток, A | Ток термической стойкости, кА | Предельный сквозной ток, кА | Обозначение ТУ | Год постановки на производство |
ДЛЯ ОРУ-220 кВ | |||||
ШН-А(В, С)-220/2000УХЛ1 | 2000 | 50 | 125 | ТУ 3414-073- -49040910-2007 (ИВЕЖ.685517.054 ТУ) | II полуг. 2007 |
ШНК-А(В, С)-220/2000УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ДЛЯ ОРУ-330 кВ | |||||
ШН-А(В, С)-1-330/3150УХЛ1 | 3150 | 63 | 160 | ТУ 3414-065- -4904910-2005 (ИВЕЖ.685517.045 ТУ) | 2006 |
ШН-А(В, С)-2-330/3150УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-3-330/3150УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-4-330/3150УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШНК-А(В, С)-3-330/3150УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШНК-А(В, С)-4-330/3150УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ДЛЯ ОРУ-500 кВ | |||||
ШН-А(В, С)-1-500/3150УХЛ1 | 3150 | 63 | 160 | ТУ 3414-065- -4904910-2005 (ИВЕЖ.685517.045 ТУ) | II полуг. 2007 |
ШН-А(В, С)-2-500/3150УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-3-500/3150УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШН-А(В, С)-4-500/3150УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШНК-А(В, С)-3-500/3150УХЛ1 | - // - | - // - | - // - | - // - | - // - |
ШНК-А(В, С)-4-500/3150УХЛ1 | - // - | - // - | - // - | - // - | - // - |
