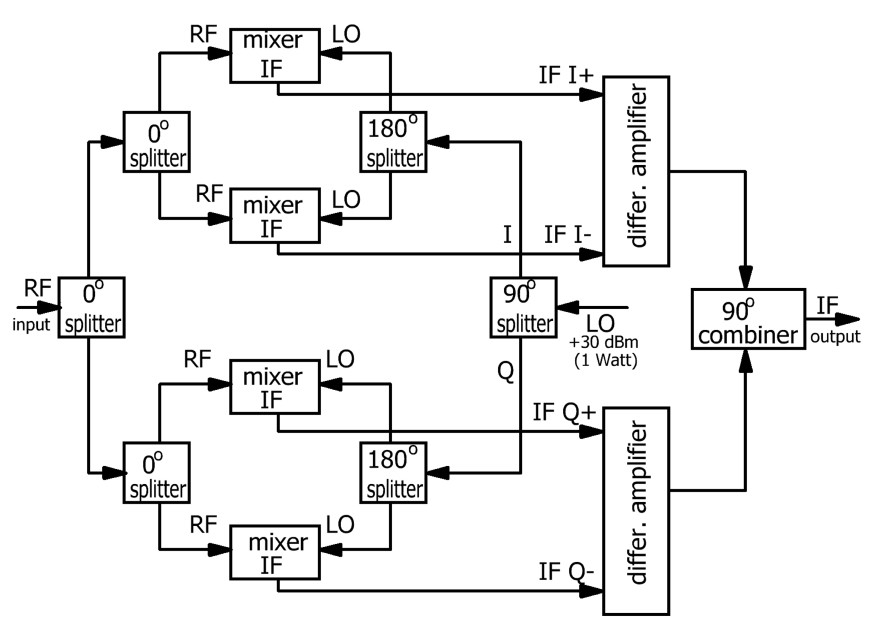

Приведенная схема – один из
примеров построения входной части
приемника радиодиапазона от 10 кГц
до 2500 МГц, используемого в про-
фессиональной технике. Схема может
использоваться как в обычном су-
пергетеродинном приемнике, так и в
приемнике прямого преобразования,
разница только в выходных цепях.
В отличие от любительских схем, ис-
пользующих коммутаторные смесители
(серии FST...), такая схема имеет лучшие
шумовые параметры, а главное – возмож-
ность непрерывного перекрытия широкого
диапазона радиочастот из-за значительно
меньшего количества комбинационных составляющих
(типичная картина для коммутаторных смесителей: про-
дукт из 35-й гармоники локального осциллятора и 34-й
гармоники входного сигнала, и. т.д. Кроме того, такие
смесители работают только до 20-30 МГц. Между прочим
они были изобретены не неким Veaver из Motorolla, а еще
в 30-х годах – для уплотнения телефонных каналов. Вот уж
новое – хорошо забытое старое.
Благо, финансовые мышцы Мотороллы позволяют за-
патентовать хоть велосипед...).
Схема продуцирует четыре выходных сигнала как
компоненты квадратурных составляющих (0° и 90°) в
противофазе:
IF I+, IF I-, IF Q+, IF Q - , которые могут быть объединены
в два однофазных сигнала с помощью дифференциального
усилителя (LT1157, не путать с операционным усилителем),
либо непосредственно использованы (после усиления) как
входной сигнал полифазного фильтра (пассивного 90°
фазовращателя), если схема исполь-
зуется как приемник прямого преоб-
разования.
Все смесители – высокоуровне-
вые, каждый требует 200 милливатт
мощности локального осциллятора,
в общей сложности около 1 ватт для
всего узла. Для рабочих частот от
10 кГц до 150 МГц – MiniCircuits RAY-
6U, для рабочих частот от 10 МГц до
2500 МГц – MiniCircuits RAY-11, кото-
рый также хорошо рабтает от частот
около 3 МГц.
0° сплиттеры: для рабочих частот
от 10 кГц до 60 МГц – MiniCircuits PSC-
2-2, для частот 10 МГц – 2500 МГц – MiniCircuits RPS-2-30.
90° Сплиттеры выбираются в зависимости от диапазо-
начастот локального осциллатора:
Frequency Type
400 -500 kHz MiniCircuts PSCQ-2-0,455
1 - 2 mHz MiniCircuitsPSCQ-2-1.25
8-12 mHz MiniCircuts PSCQ-2-10,5
2-36 mHz MiniCircuts PSCQ-2-32
30-90 mHz MiniCircuts PQW-2-90
80-300 mHz MiniCircuts PQW-2-270
300-700 mHz MiniCircuts QBA-07
700-2400 mHz Merrimac QHD-2L-1,5
В качестве 180° сплиттера используется трансформатор
4:1 (что теоретически не вполне оптимально, ибо создает
КСВ 2:1 для локального осциллятора, но вполне прием-
лемо), для частот локального осциллятора от 50 кГц до
300 МГц – MiniCircuits ADT-4-6T, для частот 10 МГц –
2400 МГц – MiniCircuits TCM-4-19.
Dr. A. Wiesner DJ3JZ exRC2AM, г. Берлин
