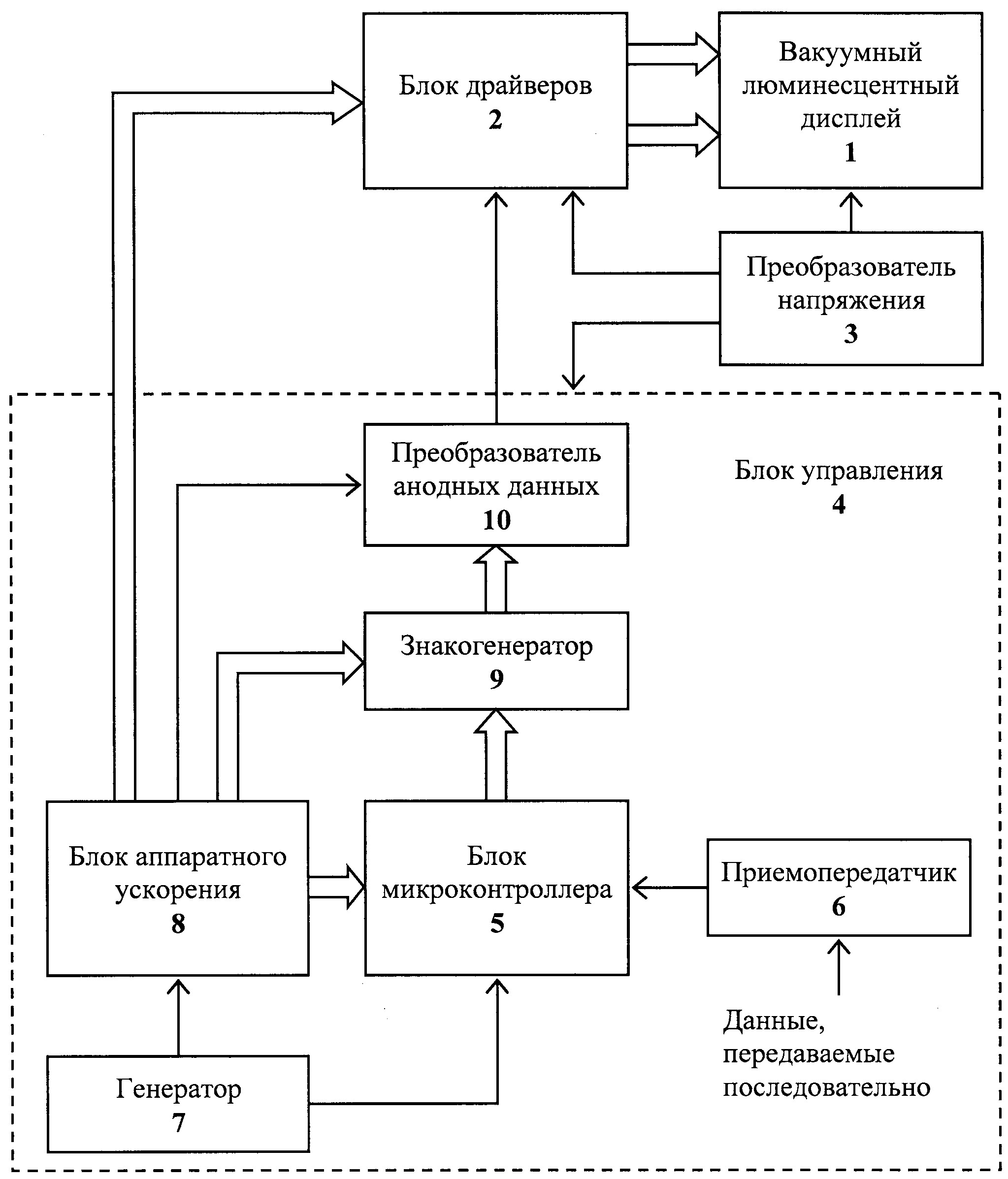

(54) ВАКУУМНЫЙ ЛЮМИНЕСЦЕНТНЫЙ МОДУЛЬ ИНДИКАЦИИ (57) Реферат: Полезная модель относится к автоматике и вычислительной технике. Вакуумный люминесцентный модуль индикации содержит вакуумный люминесцентный дисплей, управляемый блоком драйверов, преобразователь напряжения, первый и второй выходы которого соединены со входом дисплея и первым входом блока драйверов, блок управления, включающий в себя блок микроконтроллера, первый вход которого является входом для последовательно передаваемых данных через приемопередатчик, при этом, блок управления дополнительно содержит генератор, блок аппаратного ускорения, знакогенератор и преобразователь анодных данных, выход которого соединен со вторым входом блока драйверов, группа входов которого соединена с первой группой выходов блока аппаратного ускорения, выход которого соединен со входом преобразователя анодных данных, группа входов которого соединена с группой выходов знакогенератора, первая и вторая группы входов которого соединены соответственно со второй группой выходов блока аппаратного ускорения и группой выходов блока микроконтроллеров, второй вход которого соединен с первым выходом генератора, второй выход которого соединен со входом блока аппаратного ускорения, третья группа выходов которого соединена с группой входов блока микроконтроллера, при этом вход блока управления соединен с третьим выходом преобразователя напряжения. Достигаемым техническим результатом является увеличенная стойкость вакуумного люминесцентного модуля индикации к механическим ударным воздействиям до 150 g, расширенный температурный диапазон в области низких температур (до минус 50°C), а также обеспечение технологической безопасности и независимости при использовании в производстве важнейших систем специального назначения. 1 н. п. ф-лы, 1 илл.
| ||||||||||
Патент на полезную модель
