Наружная сирена OS – 310 FORTE
Описание
OS-310 – это высококачественная наружная сирена, в которой объединены громкий акустический выход сирены и мигающий маячок.
Сирена защищена двойным корпусом. Снаружи пластиковый корпус – устойчивый к УФ излучению и погодным условиям, внутри – стальной корпус. Задняя часть корпуса сирены также изготовлена из стали. Все металлические части имеют специальную поверхностную обработку. Устройство защищено двумя магнитными переключателями контактов НСД.
Технические характеристики
Напряжение питания | 10-15 В постоянного тока |
Ток | 1 А |
Сирена | Пьезоэлектрическая 118 дБ |
Рабочая среда | Использование вне помещений (от - 10°С до +60°С) |
Установка
При помощи отвертки удалите пластиковую крышку, открутив 2 шурупа (под пластиковыми заглушками). Затем удалите внутреннюю крышку (один шуруп). Проложите все кабеля в сирене через отверстие в задней части корпуса. Прикрепляйте корпус сирены вкручивая сначала верхний шуруп, а затем зафиксируйте его при помощи двух остальных шурупов.
Подключите провода от контрольной панели к сирене (смотрите примеры подключения на задней части корпуса). Соберите сирену.
Примечание: Перед прокладкой проводов не забудьте перейти в режим обслуживания на контрольной панели! Для выхода сирены используйте кабеля с достаточным сечением проводов.
Клеммы:
TAMP | Выход переключателя нормально замкнутого контакта НСД (подключите к 24 часовому шлейфу) |
|
GND | Клемма заземления | |
+12 V | Клемма напряжения питания (+10 до 15 В) |
Функционирование
При подаче питания на вход + 12 V звучит пьезоэлектрическая сирена и мигает маячок.

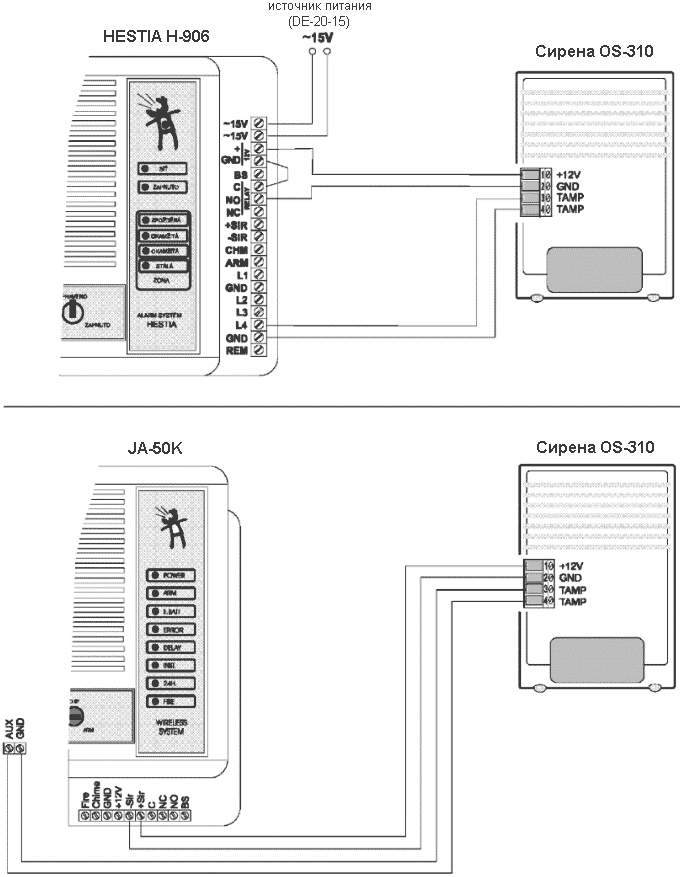

Пример:
Сирена OS-310 с охранной контрольной панелью HESTIA H-906
Пример:
Сирена OS-310 с беспроводной охранной системой JA-50K
