LX04A
Отжим сидя (брусья)
Инструкция по технике безопасности
Внимательно прочитайте и сохраните все инструкции
• Данный продукт сконструирован для коммерческого использования
• Для вашей безопасности и безопасного использования оборудования, прочитайте все инструкции перед использованием
Внимание
• Данный продукт должен быть использован согласно назначению, описанному в заводской инструкции. Не используйте с другими приспособлениями, которые не рекомендованы заводом-производителем, они могут повредить оборудование
• Не снимайте боковые крышки. Обслуживание должно проводиться только техническим специалистом
• Не используйте продукт, если поврежден трос или затвор, если он не работает должным образом, если он был поврежден или залит водой
• Держите на расстоянии одежду и руки от подвижных частей
Проверьте на наличие поврежденных частей
• Не используйте оборудование, если оно повреждено, пришло в негодность или имеет поврежденные части. Используйте только оригинальные запасные части с завода-изготовителя
• Не снимайте бирки и таблички, они содержат важную информацию
• Плановое техническое обслуживание и ремонт – это ключ к бесперебойной работе оборудования и сведение к минимуму денежных потерь. Оборудование должно регулярно осматриваться на наличие повреждений, а поврежденные части должны быть заменены немедленно
• Ремонт и обслуживание оборудования доверяйте только специально обученному персоналу

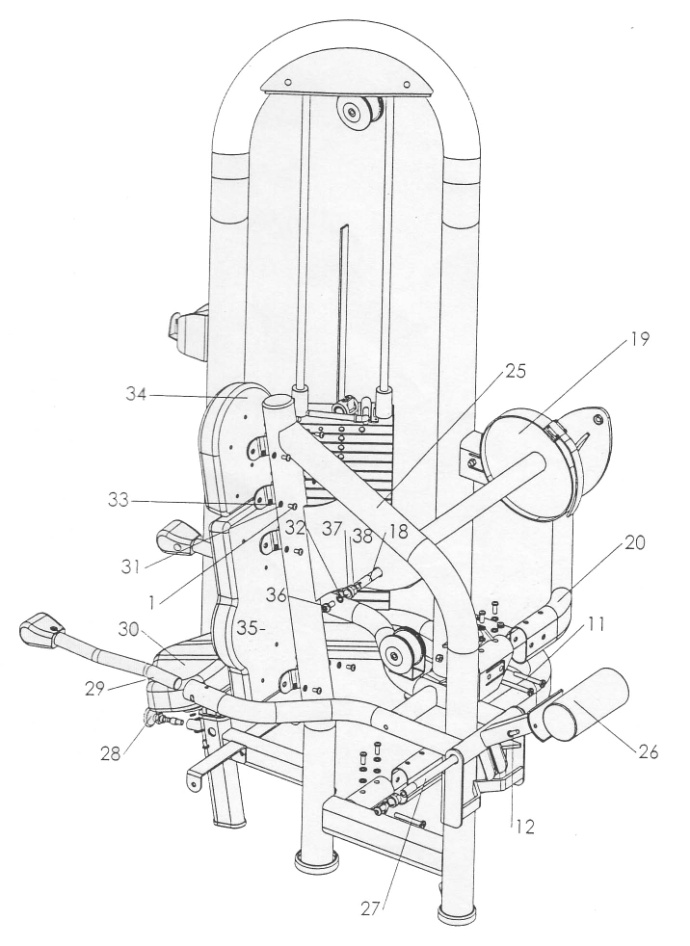

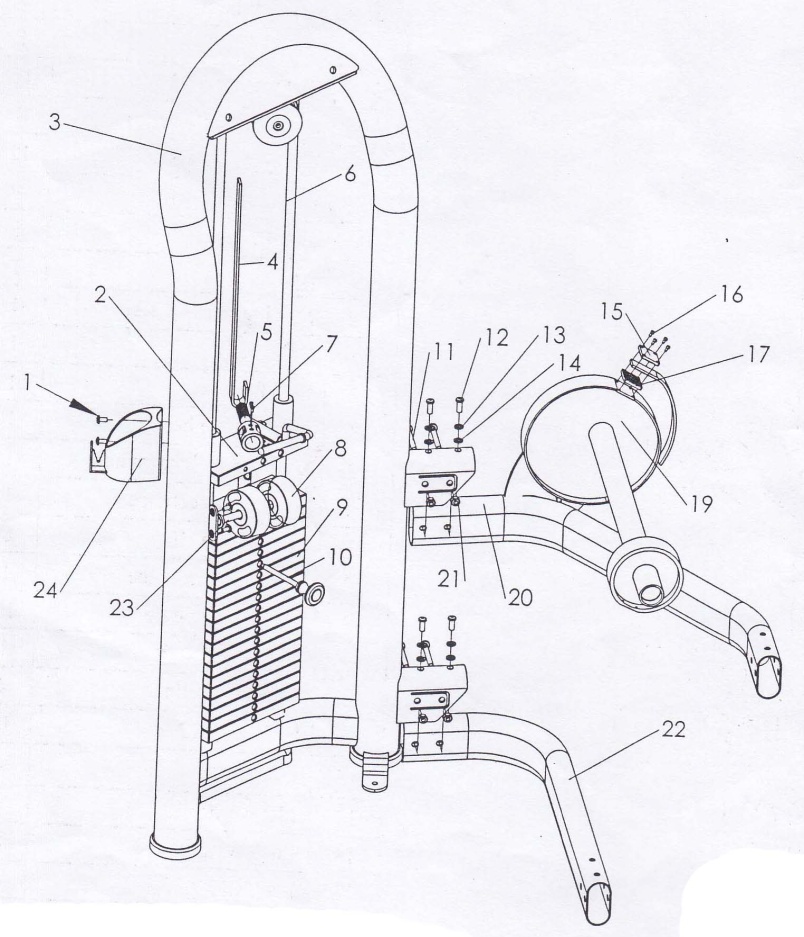

ИНСТРУКЦИЯ ПО МОНТАЖУ
Примечание: неразборные и монолитные части в таблице не указаны
Инструменты для сборки
№ | наименование | спецификация | кол-во |
1 | Шестиугольный гаечный ключ | S-8 | 1 |
2 | Шестиугольный гаечный ключ | S-6 | 1 |
3 | Шестиугольный гаечный ключ | S-5 | 1 |
4 | Шестиугольный гаечный ключ | S-4 | 1 |
5 | Шестиугольный гаечный ключ | S-2.5 | 1 |
6 | Гаечный ключ (цепной ключ) | 25 | 1 |
7 | Крестовая отвертка | 5” | 1 |
№ | наименование | кол-во |
1 | Болт М8Х16 | 12 |
2 | Фиксатор груза | 1 |
3 | Главная рама | 1 |
4 | Ремень | 1 |
5 | Засов пресса | 1 |
6 | Вертикальный стержень весов | 2 |
7 | Болт М8Х12 | 4 |
8 | Цилиндрический вес | 4 |
9 | Вес | 19 |
10 | Магнитный штырь | |
11 | Болт М10Х80 | 8 |
12 | Болт М10Х25 | 8 |
13 | Стопорная шайба Ц10 | 8 |
14 | Пластинчатая шайба Ц10 | 8 |
15 | Фиксатор ремня | 4 |
16 | Болт М6Х12 | 10 |
17 | Зажим ремня | 4 |
18 | Вал колеса для ремня | 1 |
19 | Модуль фиксатора для ремня | 11 |
20 | Верхняя соединяющая труба | 1 |
21 | Нейлоновая гайка М10 | 8 |
22 | Нижняя соединяющая труба | 1 |
23 | Рама для цилиндрического веса | 1 |
24 | Держатель для воды | 1 |
25 | Остов сиденья | 1 |
26 | Противовес | 1 |
27 | Вал подвижной рамы | 1 |
28 | Ручка (набалдашник) | 1 |
29 | Тяга | 1 |
30 | Подушка сиденья | 1 |
31 | Стопорная шайба Ц8 | 12 |
32 | Стопорная шайба Ц12 | 4 |
33 | Пластинчатая шайба Ц8 | 12 |
34 | Подушка для головы | 1 |
35 | Подушка для спины | 1 |
36 | Болт М12Х30 | 4 |
37 | Пластинчатая шайба Ц12 | 4 |
38 | Втулка (5 позиций) | 1 |
