Карта заказа
шкафа защиты трансформатора
типа ШРТ
Количество:
1 Шкаф типа ШРТ х - х / х - Е - х х 4
Примечание – Заполняется в соответствии со структурой
условного обозначения (см. приложение «Б» РЭ)
1.1 Номинальный ток шкафа
(необходимое отметить R)
1 А Ј
5 А Ј
1 А и 5 А (для комплектов Т0х, Т02) Ј
1.2 Дополнительные конструктивные возможности
(необходимое отметить R)
передняя дверь в «глухом» исполнении Ј
передняя дверь со стеклянным окном Ј
стеклянная дверь Ј
2 Количество комплектов эксплуатационной
документации по шкафу
Руководство по эксплуатации ГЛЦИ.656453.081-07 РЭ
3 Количество комплектов справочной документации
по терминалам
Техническая документация на терминалы
4 Программное обеспечение для работы с терминалом
«РИТМ2Клиент»
5 Принадлежности
Кабель связи с терминалом
6 Сведения о заказчике
Наименование предприятия:
Адрес и контактный телефон:
Место установки шкафа (объект, наименование и тип защищаемого оборудования):
Приложение Б
(обязательное)

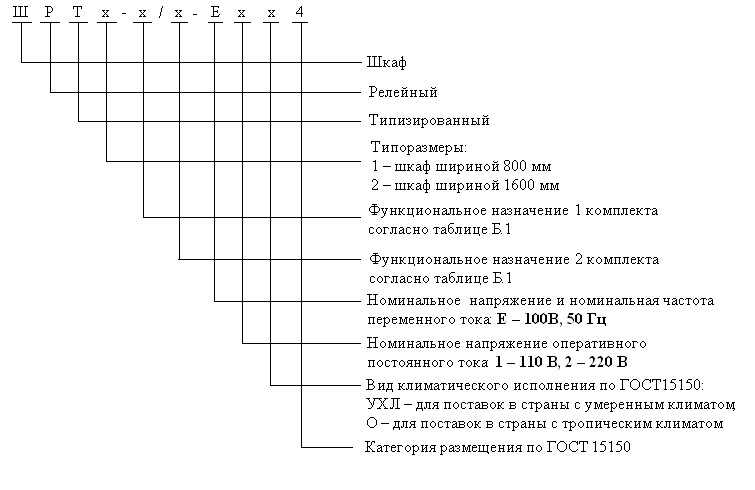

Структура условного обозначения шкафов типа ШРТ
1 – Назначение и условное обозначение комплектов шкафов защиты трансформаторов и автотрансформаторов
Условное обозначение | Функциональное назначение комплекта |
Т11 | Комплект основных (резервных) защит двухобмоточного трансформатора на базе РИТМ 02-Т |
Т12 | Комплект основных (резервных) защит трехобмоточного трансформатора (автотрансформатора) на базе РИТМ 02-Т |
Т13 | Комплект резервных токовых защит и автоматики управления выключателем ВН (СН) трансформатора на базе РИТМ 02-АУВ |
Т14 | Комплект резервных защит стороны ВН (СН) автотрансформатора на базе РИТМ 02-ДЗ |
Т15 | Комплект резервных защит стороны ВН (СН) автотрансформатора на базе РИТМ 02-ДЗ с функциями автоматики и управления выключателем |
Т16 | Комплект основных защит ошиновки трансформатора (автотрансформатора) или реактора на базе РИТМ 02-ДЗО |
Т17 | Комплект автоматики регулирования под нагрузкой (РПН) (тип устройства определяется дополнительно) |
Примеры записи условного обозначения:
ШРТ1 - Т11/Т13 - Е2УХЛ4 – шкаф с комплектом основных защит двухобмоточного трансформатора и комплектом резервных токовых защит и автоматики управления выключателем стороны ВН; номинальный переменный ток – 5 А; номинальное напряжение и частота переменного тока – 100 В, 50 Гц; номинальное напряжение оперативного постоянного тока – 220 В; категория размещения УХЛ 4 в соответствии с ГОСТ 15150; для потребностей экономики страны;
ШРТ1 - Т12/Т12 - Е2УХЛ4 – шкаф с двумя комплектами основных защит автотрансформатора; номинальный переменный ток со всех сторон – 5 А; номинальное напряжение и частота переменного тока – 100 В, 50 Гц; номинальное напряжение оперативного постоянного тока – 220 В; категория размещения УХЛ 4 в соответствии с ГОСТ 15150; для потребностей экономики страны.
