Панельный блок-контейнер

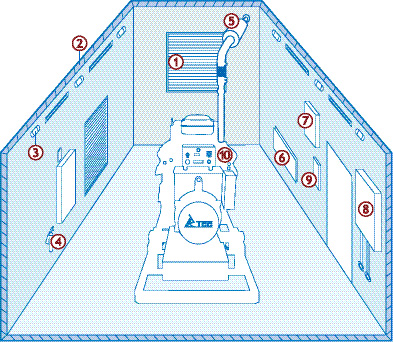

ПАНЕЛЬНЫЙ БЛОК-КОНТЕЙНЕР Техническое предложение: «Дизель-генераторная установка в контейнерном исполнении» Контейнеры производства ГК ТСС Модельный ряд контейнеров Север ПБК «Мини ПБК-2» «Север ПБК-3» «Север ПБК-4» «Север ПБК-4,5» «Север ПБК-5» «Север ПБК-6» «Север ПБК-6 усиленный» Для ДГУ 8-30 кВт 30-60 кВт 30-100 кВт 30-60 кВт с доп. Баком; 60-200 кВт без доп. бака 30-200 кВт 60-200 кВт с доп. баком 200-600 кВт Длина, мм 2200 3000 4000 4500 5000 6000 6000 Ширина, мм 1200 2350 2350 2350 2350 2350 2350 Высота, мм 1500 2500 2500 2500 2500 2500 2500 Толщина сэндвич-панелей 50 – 100 мм выбирается из условий эксплуатации Диапазон рабочих температур -40°С... +40°С (-70°С... +40°С — арктическое исполнение) Диапазон рабочих температур внутри контейнера +10°С... +45°С при изменении внешних температур от -40°С до +50°С Масса без оборудования, не более кг 800 1500 2000 2200 2600 2800 2800 Максимальная мощность электростанций, кВт 30 60 100 200 200 200 600* Максимальная масса оборудования, не более, кг 1000 4000 5000 6000 8000 8000 8000 * В зависимости от типа ДГУ ПБК-3 ПБК-4,5 ПБК-6 Комлектация Стандартная комплектация: Автоматический привод системы вентиляции (1) Освещение (3) Модуль автоматического пожаротушения Комплект ручного пожаротушения (4) Система газовыхлопа (5) Системы внутреннего обогрева (6) Система пожарно-охранной сигнализации (7) Вводно-распределительное устройство (8) Щит собственных нужд (9) Дополнительные опции: Дополнительный отсек с топливным баком и системой автоподкачки дизельного топлива Камера шумопоглащения Шумопоглащающая маркиза Подогреватель охлаждающей жидкости Подогреватель жидкости дизельный Шкаф управления электростанцией по второй степени автоматизации Устройство синхронизации Конструкция Каркас Конструктивно панельный блок-контейнер «Север» для дизельных генераторных установок (ДГУ) выполнен в виде сварной каркасной конструкции. Основание и напольное покрытие Основание контейнера — металлическая сварная рама, усиленная продольными и поперечными ребрами. Предусмотренный конструкцией запас прочности позволяет производить погрузку, разгрузку и транспортировку контейнера совместно с установленным генераторным оборудованием. Стены и входная дверь Стены ПБК надежно крепятся к каркасу и контруктивно состоят из оцинкованных сэндвич-панелей (толщиной не менее 50 мм) установленных в стык друг к другу. Входная дверь блок-контейнера оснащена замком, открывающимся с внутренней стороны без ключа. Крыша Крыша блок-контейнера имеет покатую форму, обеспечивающую отсутствие скопления влаги. Конструкционно выполнена из единого металлического листа. Сопротивление снеговой нагрузки крыши ПБК составляет не менее 1,8 кПа (кгс / м2). Съемная торцевая стеновая панель Конструкция блок-контейнера предусматривает возможность снятия торцевой стеновой панели для удобства монтажа/демонтажа генераторных установок. Теплоизоляция и особенности напольного покрытия Для повышения теплоизоляционных свойств основание блок-контейнера утеплено сэндвич - панелями. Пол внутри блок-контейнера покрыт металлическим листом толщиной 4 мм, что обеспечивает достаточную жесткость конструкции. Предельная нагрузка на пол — 1000 кг / м2, что допускает размещение оборудования весом до 14 тонн. Для предотвращения скольжения пол имеет рифленое покрытие. Вентиляция Принудительную вентиляцию блок-контейнера обеспечивают приточные и вытяжные клапаны, оснащенные автоматически открывающимися / закрывающимися жалюзи при включении / выключении генераторной установки. Конструктивно предусмотрено аварийное ручное открытие жалюзи с помощью редуктора. Герметичность Все стыки панелей и отверстия для ввода/вывода кабелей герметизированы. Блок-контейнеры проходят обязательное испытание на герметичность методом «проливки». Устойчивость к низким температурам По заказу клиента и в зависимости от климатических условий эксплуатации ПБК толщина утепляющих сэндвич-панелей может варьироваться. Стандартный блок-контейнер обеспечивает работу ДГУ в диапазоне внешних температур от -45 °С до +45 °С. Для работы в диапазоне рабочих температур до -60 °С выпускаются блок-контейнеры в арктическом исполнении. Конструктивное исполнение блок-контейнеров предотвращает образование изморози и наледи на внутренних поверхностях. Удельные потери тепла ПБК не превышают 1,6 Вт / (°С*м2). Транспортировка Габаритные размеры контейнеров «Север» ПБК соответствуют требованиям, предъявляемым к крупногабаритным грузам при транспортировке автомобильным и железнодорожным транспортом.
