Часть первая: Конструкция

Сейчас высокоскоростной купол очень популярен. Он имеет высокую скорость, низкий шум и большой моторесурс. Преимущества продукта - хорошая конструкция, удобная установка. Он используется в промышленности, бизнесе, госструктуре и местах развлечения.

1. Введение

5. Плата


Основа Основной корпус Купол Камера

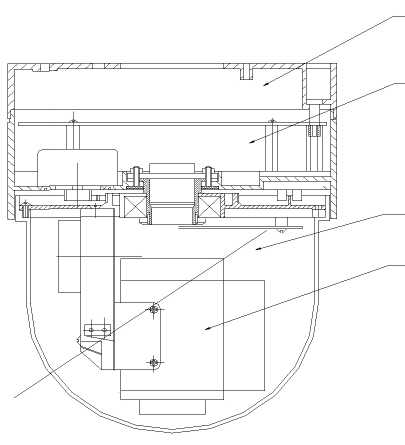

Рис. 1 Вид сбоку

6.Кронштейн камеры  7.Винт  8. Винт

9.Винт

Рис. 2 Соединение

2. Подключение

Шаг 1:

Зафиксируйте основу 1 на потолке винтами 8

Шаг 2:

Подсоедините кабель питания к разъему 12 и видео кабель к разъему 10

Подключайте пожалуйста провода правильно, во избежание поражения электрическим током.

Шаг 3:

Настройте DIP переключатель 11

13. Предохранитель

12. Разъем подключения питания

Видео  выход DIP Переключатель

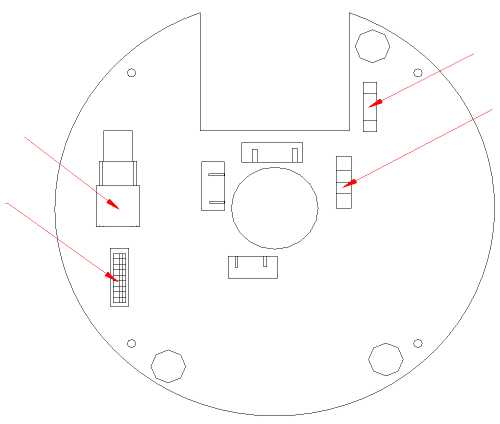

Рис. 3. Основа

Шаг 4:

Соедините кронштейн камеры и зафиксируйте винтами М2.

Шаг 5:

Проверьте каждое подключение еще раз.

Шаг 6:

После монтажа протрите купол.

□  Купол и сборка верхнего крепления.

Подсоедините купол. Пожалуйста, смотрите рисунок подключения.

2


      Поднимите верхний кронштейн и аккуратно вставьте.

  Высокоскоростной купол имеет маленькие размеры и прост в установке, что позволяет монтировать его в разных местах, таких как банки, офисы, школы автомобильные стоянки и т. д.

       Особенности:

    Небольшие габариты Купол -  ABS пластик Легкая установка Высокая чувствительность Высокое разрешение Высокая скорость Низкая равномерная скорость


3

НЕ нашли? Не то? Что вы ищете?

Часть вторая: Электронная спецификация

Введение

1.1  Важные предупреждения и гарантии.

До установки и эксплуатации данного продукта должны быть соблюдены следующие предупреждения:

1. Установка и обслуживание камеры должна быть осуществлены квалифицированным обслуживающим персоналом.

  2. Проверьте этот продукт на сферу применения – внутреннее или внешнее.

3. Материал места установки должен выдерживать вес поворотного устройства.

Этот символ указывает на особую важность.

Этот символ указывает на присутствие риска поражения электрическим током в пределах этого модуля.

ПРЕДОСТЕРЕЖЕНИЕ:  Риск удара током. Не открывать!

Предостережение: Для уменьшения риска поражения током не удаляйте защитное покрытие. Обслуживание производится только квалифицированным персоналом.

1.2  Примечание

Примечание: Это оборудование было протестировано на выполнение ограничений для класса А цифровых устройств, в соответствии с частью 15 правил Федеральной Комиссии по связи. Эти ограничения спроектированы для разумной защиты от вредного излучения. Так как при работе оборудование может создавать помехи радиосвязи.

4

1.3        Инструкция

Коробка содержит одно поворотное устройство и инструкцию по эксплуатации. Перед началом установки внимательно осмотрите все части оборудования. Сохраните упаковочную коробку и вставки.

1.4        Основные особенности

Диапазон панорамирования: 360є непрерывное вращение по горизонтали, 90є наклон, 180є автопереворот.

64 предварительно программируемых позиций.

Низкая скорость сканирования при большом увеличении.

Автосканирование (вызов по предустановке 70).

Меню камеры может быть вызвана 95 предустановкой.

Маскируемые зоны: 3 прямоугольных зоны устанавливаются по предустановленным от 1 до 6 точкам.

Ручное маштабирование (ближе/дальше).

Ручной/Автоматический фокус и диафрагма ON/OFF выбирается в OSD меню Ручной/Автоматический черно-белый режим

Регулируемая скорость ручного фокуса и диафрагмы через меню

Автоматический/Ручной баланс белого

Ручная/Автоматическая компенсация задней засветки

Движение через заранее запрограммированные точки

Регулируемая скорость движения (5°/С, 60°/С,120°/С)

Изменяемое время задержки движения (5 С, 10 С, 30 С)

Скорость вращения 1~64

Грозозащита

Легкая установка

При потере питания автоматически включается функция защиты порта RS-485

Технические данные:

Напряжение питания: 12VDC(±10%) Потребляемая мощность: ≤10W Скорость вращения: 0.3є ~ 120є /s Скорость наклона: 0.3є ~ 57є /s Угол наклона: ≤90є Диапазон панорамирования: 360є непрерывно Предустановки: 64 точки Время реакции на предустановку: <3С Установленная скорость: 120є/С Время реакции на масштабирование: <1.65 С Точность сканирования:  0.225є±0.03є Формат ТВ сигнала: PAL/ NTSC Разрешающая способность:  752(H)Ч582(V) Сигнал/шум:  >48dB

5


Интерфейс контроллера:  RS-485 Скорость передачи данных:  2400\4800\9600 Рабочая температура: -20~50 внутри,-45~50 снаружи.

2.  Установка

2.1  Подключение камеры:

В камере присутствуют один разъем для подключения видеокабеля, питания и коммуникации.

  DC12V+  GND  A(RS485)  B(RS485)

Подключение: подключите видеокабель к разъему, силовые и коммуникационные кабели подключите к проводам, согласно таблице.

Таблица соответствия

Цвет провода

Функция

Назначение

Красный(DC12+)

Питание

DC12V+

Черный(GND)

Питание

GND

Коричневый

RS485

A+(T+)

Белый

RS485

B-(T-)

Черный коаксиал

Видео + / -

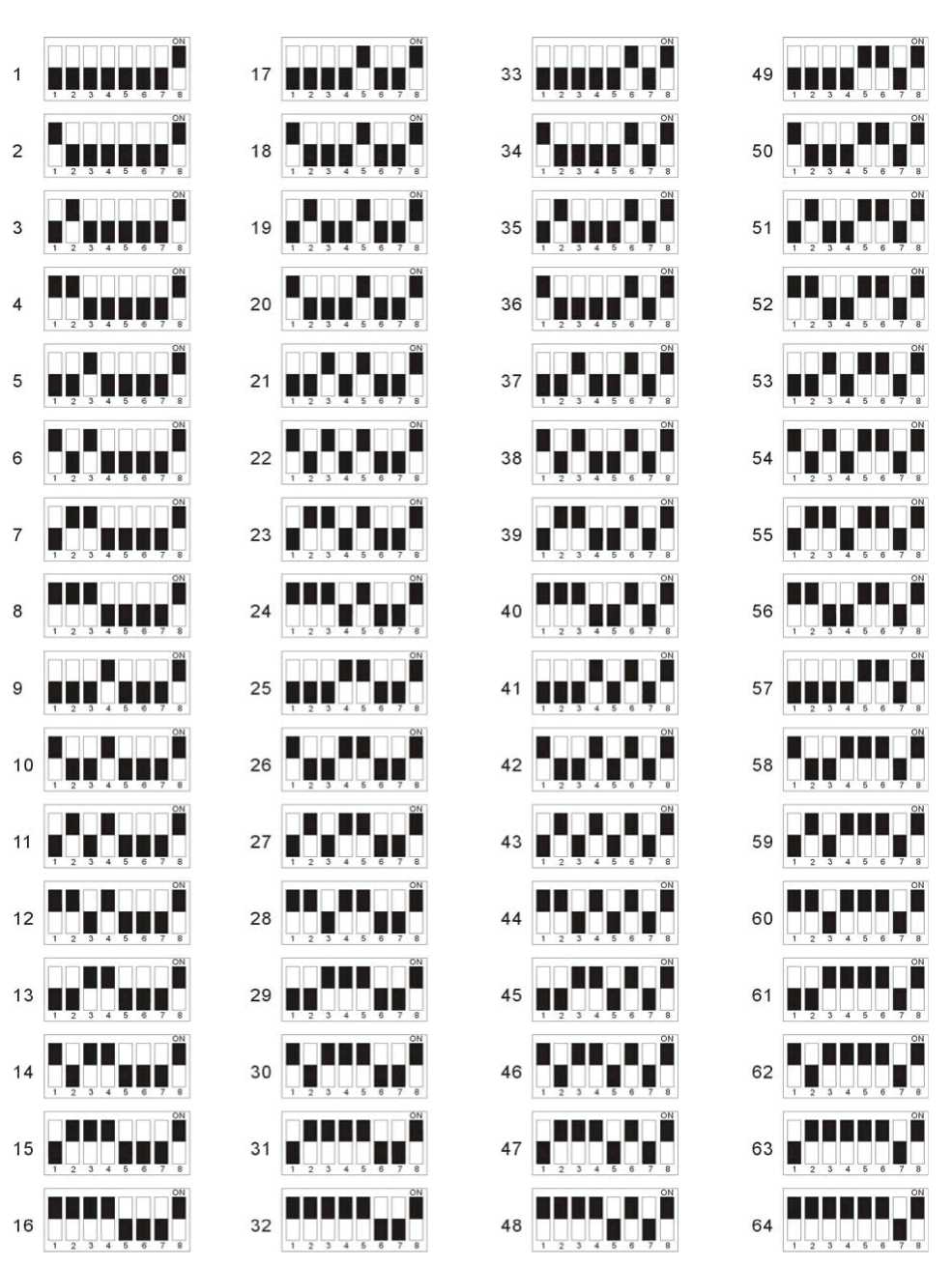

2.2 Адрес купольной камеры

На основной плате есть две колодки переключателей. (см. диаграмму)

Переключатели 7 и 8 устанавливают скорость передачи данных Переключазадают адрес купольной камеры

6

1.  Переключатель 1 устанавливает конечный терминал в 120 Ом.

HIGH-SPEED DOME ADDRESS

Заводская установка: ID 1 = 1~7 DIP переключатель OFF, 8 DIP переключатель ON.

7

2.3 Установка скорости передачи данных

Возможные значения:2400/с, 4800/с,9600/с

Установка скорости передачи


K1-7

K1-8

2400/С

OFF

OFF

4800/С

ON

OFF

9600/С

OFF

ON


3. Работа

Перед подачей питания проверьте все подключенные кабели.

3.1        Уровень и управление наклоном

Наклон высокоскоростной камерой осуществляется с помощью джойстика. Скорость 0.3є ~ 120є /с.

3.2        Автопереворот

Камера осуществляет автопереворот в самой нижней точке автоматически.

3.3        Масштабирование

Управление масштабированием осуществляется с помощью кнопок на пульте управления.

3.4        Автоматический/Ручной фокус

Скорость фокуса может регулироваться дистанционно с помощью клавиатуры.

3.5        OSD Функция

Предустановка  75 включает отображение OSD на экране. Параметры камеры отображается в нижнем левом углу экрана монитора.

3.6        Предустановки

В поворотной камере может быть установлено до 64 предустановок с присвоенными номерами 1-32 и 35-66. Для программирования обратитесь к документации системы управления. Ошибки перемещения по горизонтали и вертикали находится в пределах 0.3є. Предустановка 33 включает режим автопереворота, а предустановка 34 выключает.

Функция предварительно установленных позиций позволяет установить камеру в определенную позицию с нужным масштабированием, при этом регулировка фокуса и «ZOOM»-а будет автоматическим.

8

Зарезервированные предустановки для специальных функций.
Предустановки        Функция

1-32        Предустановки пользователя

33        Автопереворот

34        Сброс автопереворота
35-66  Предустановки пользователя

Call 75        Вкл. Иконку OSD на экране монитора

Call 76        Запуск автопросмотра

Set 77        Стирание всех предустановок пользователя

Set 92        Ограничение слева

Set 93         Ограничение справа

Set 94        Инициализация данных камеры

Set 95        Вход/Выход из меню OSD камеры

Call 96        Линейное сканирование с остановкой автопросмотра.

Call 99        Линейное сканирование

3.7        Автоматическое сканирование

Для запуска сканирования выберите предустановку 99, для остановки достаточно ввести на пульте любую другую команду.

Предустановка 92 устанавливает ограничение слева, 93 справа. При запуске линейного сканирования, камера будет передвигаться между двумя  установленными точками и автоматически остановится при приеме другой команды с пульта управления.

3.8        Установки круиза

Высокоскоростной купол поддерживает одну группу (16 положений) путей круиза. Круиз состоит из 1-16 предустановок. Время паузы 5С,10С или 30С. Скорость круиза 5°/С, 60°/С, 120°/С.

    Подтвердите местоположение камеры, и введите 1-16 предустановку Установка времени паузы

Действие

Время паузы

Установка No. 70

Установка No. 71

10С

Установка No. 72

30С

•  Установка скорости круиза

Действие

Скорость круиза

Установка No. 73

5°/С

Установка No. 74

60°/С

Установка No. 75

120°/С

•  Старт функции круиза

9

3.9        Вызов меню камеры

Меню камеры вызывается 95 предустановкой, в которой можно изменять перечень настроек нажатием Focus Far или Focus Near клавиши.

Подведя курсор к нужному пункту, вы можете изменить его значение.

После этого нажмите клавишу Focus Near. Для выхода из меню наберите 95.

3.10        Использование функции «День/Ночь» (только для камер Sony)

При выборе функции Auto Night, автодиафрагма должна быть включена в режиме auto. В противном случае эта функция недоступна.

Управление меню камеры 1 Клавиши управления меню

Набор 95 и удержание кнопки [PRESET] около 2 секунд: вход или выход из меню камеры

[FAR]: Установка меню

[WIDE]: Страница вниз

[TELE]: Страница вверх

[OPEN]: Увеличивать значение меню

[CLOSE]: Уменьшать значение меню

2 Руководство использования

  1.  Наберите 95 и удержите кнопку [PRESET] около 2 секунд: соответствует открытию или закрытию меню. В открытом меню можно использовать кнопки [WIDE] или [TELE] для перемещения между страницами.

  2.  Для изменения параметра используйте кнопки [OPEN] или [CLOSE].

  3.  Измененные параметры сохраните SAVE=YES.

Доступные параметры:


OSD Меню камеры

600

610

620

1. Фокус        Auto/Manual!

o

o

o

2. Баланс белого--Auto/R. Gain/B. Gain

o

o

o

3. Эл. Затвор --------Auto/Manual!

o

o

o

4. Компенсация задней засветки----Off/On!

o

o

o

5 .Заморозка-------Disable/enable

X

o

o

6. День/Ночь-------Auto/Off!

X

o

o

7. Четкость------Default/Adjust!

o

o

o

8. Негатив-------On/Off!

o

o

o

9. Секретная зона-----Enable

o

o

o

10.Сохранение-------Yes/No

o

o

o



10

3.11 Низкая освещенность (не поддерживается камерой CC600)

Ночью мы можем включить черно/белый режим для сохранения более ясного изображения в условиях плохой освещенности.

3.12        Компенсация задней засветки

Эта функция может быть использована при сильно засвеченным заднем фоне объекта.

3.13        Маскируемые зоны секретности

Маскируемые зоны позволяют пользователю программировать определенные области, которые не могут быть просмотрены оператором камеры.

Пользователь может запрограммировать до 18 областей. Для 6 предустановленных позиций. Каждая состоит из 3 маскируемых зон.

  Для установки маскируемых зон, используется 4 комбинации ключей:

Press 79: Режим ввода маскируемой зоны

Press 80: Выбор определенной поверхности маски

Press 81: Выход из режима маскируемых зон

Press 81: Очистка целого блока маски

  Программирование:

Вызовите позицию (1-6) перед установкой маскируемой зоны
(Пожалуйста посмотрите функцию установки позиции). Переместите джойстиком камеру к желательной области. Наберите 79 для входа в режим маскируемой зоны. Блок маски высветится в верхней левой стороне экрана. Переместите джойстик в начальную позицию. Наберите 80 для подтверждения начальной позиции. Выберите джойстиком желательную маскируемую область. Наберите 81 для выхода из первой установки маскируемой зоны. Повторите пункты 3 - 7 для установки полной маскируемой зоны. Сохраните установки перед выходом.

11

УСТАНОВКА

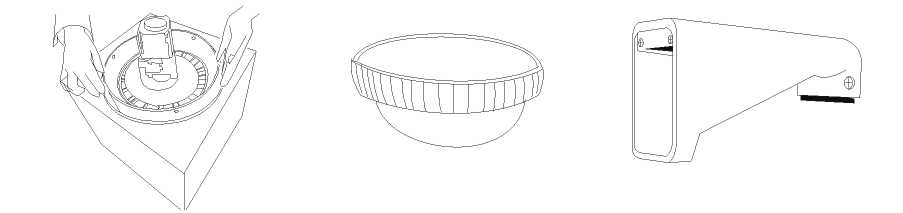

1.  Купольная камера

Купольная камера

Колпак

Кронштейн

Разборка корпуса

Шаг 1, Поверните корпус камеры относительно кожуха.

Шаг 2, Совместите вырез с отверстием.

Шаг 3, Вставьте отвертку в отверстие.

Шаг 4, Для открытия медленно поверните по часовой стрелке.

Шаг 5, Удерживайте камеру при подъеме.

Шаг 6, Удерживайте корпус камеры при извлечении.

12

Шаг 7, DIP-переключатель находится на задней панели  Шаг 8, Адрес камеры

Купольная камера должна иметь свой логин  от 1 до 64 ID (смотри стр. 7).

Шаг 9, Выставите нужный логин камеры и вставьте корпус камеры в 3 неподвижных отверстия кожуха.

Шаг 10, Совместите вырез с отверстием.

Шаг 11, Вставьте отвертку в отверстие.

Шаг 12, Для соединения медленно поверните против часовой стрелки.

Шаг 13, Установите крышку купола

Шаг 14, Заверните 3 винтами крышку купола.

Шаг 15, Удостоверьтесь, что из камеры выходит 5 проводов:

13

Тонкие провода: питание - красный(+) черный(-)

Управление - желтый(+) серый(-): line

Толстый провод: видео - черный

Шаг 16, Совместите  2 отверстия.

Шаг 17, Закрепите купольную камеру к кронштейну 2 винтами.

Шаг 18, Выберите место установки и обозначьте место крепления.

Шаг 19, Просверлите отверстия.

Шаг 20, Установите крепежную планку к стене.

Шаг 21, Установите кронштейн купольной камеры к крепежной планке.

Шаг 22, Зафиксируйте кронштейн винтомШаг 23, Завершение установки
