Руководство по эксплуатации светильников

Downunder LED 14/15 (арт.  230201,230207, 230211,230217 )

Предупреждение!!

настоящую инструкцию.  Установку и ремонт светильников должны производить квалифицированные электромонтажники, знакомые с действующими правилами безопасности,  при отключении питающего напряжения.  В случае повреждений, возникших в результате несоблюдения настоящей инструкции, гарантийные претензии не принимаются.

Назначение

Светильники  должны  использоваться  для целей освещения  в сухих и незапыленных помещениях. Монтаж и эксплуатация светильников  в сырых помещениях, помещениях с высокой влажностью воздуха или опасностью загрязнения может привести к короткому  замыканию или поражению электрическим током. При замеченных неполадках - светильник не работает, виден дым или раздается потрескивание, наблюдается перегрев -  следует прекратить эксплуатацию светильника.  Отключите светильник от источника питания и посоветуйтесь со специалистом, т. к. существует опасность пожара или опасного для жизни поражения электрическим током.

Технические данные

арт. 230201/230207

арт. 230211/230217

Напряжение питания:

230 В(+6% -10%) /50 Гц

Класс защиты

II

Степень защиты от проникновения влаги (IP)

44

Светодиоды LED

14 LED  0,8 Вт

15 LED  0.9 Вт

Размеры

Вес

0,25 кг

0.45 кг

Габаритные размеры,  W/H/D 21/36/9 см,

НЕ нашли? Не то? Что вы ищете?

Вес                                                1,5 кг

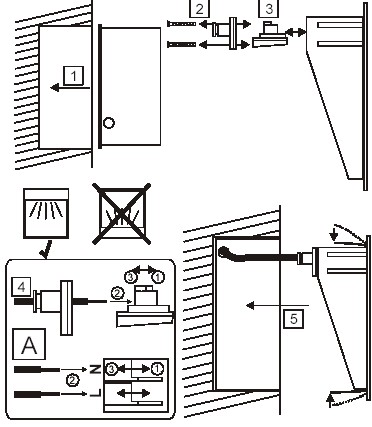

Установка

1.  предварительно разметить на стене место установки светильников.

2. вырезать отверстие соответствующего размера (21/28см).

Внимание!! Если монтаж производится прямо в стену из монолитных материалов (кирпич, бетон и т. п.) без отделки панелями необходимо использовать монтажную рамку, соответствующую светильнику, которая  устанавливается в стену до монтажа светильника. Для этого необходимо сделать в стене отверстие следующих размеров 21/36/9см, установить монтажную рамку согласно схеме, закрепить рамку по краям на саморезы;

3. подвести к каждому отверстию  питание 230В; проводка должна позволять прямое соединение с линией  заземления;

4.  подключить питание к светильнику;

5. для установки светильника в стену необходимо  сжать  пружинные держатели, вставить светильник в отверстие, отпустить пружины (см схему);

6.  вставить лампу в патрон

Внимание!  Температура работающей лампы может достигать 350°С.  Для замены лампы  необходимо отключить питание и дать лампе остыть, затем вынуть лампу из патрона.  Для замены используйте лампы того же производителя с аналогичными  параметрами напряжения и мощности,  обозначенными на цоколе.

Производитель: SLV Elektronik GmbH

Импортер:  , СПб, Б. Сампсониевский пр. д.32 офис 341,
