Геофизические исследования и работы в наклонно-направленных и горизонтальных скважинах (стр. 1 )

Приложение

к Договору №______________ от _______

УТВЕРЖДАЮ:

Заместитель генерального директора –

главный геолог

АО «РОСПАН ИНТЕРНЕШНЛ»

___________________

«_____» _______________ 2016г.

Техническое задание

ГЕОФИЗИЧЕСКИЕ ИССЛЕДОВАНИЯ И РАБОТЫ В наклонно-направленных и горизонтальных СКВАЖИНАХ

Версия 1

г. Новый Уренгой

2016

Содержание

1.        Общие сведения        3

Объёмы работ        3

Сроки выполнения работ        3

Место выполнения работ        3

Среднегодовые климатические условия:        3

Доставка оборудования и персонала на лицензионные участки        3

Типовые конструкции скважин        5

Цели проведения ГИРС        5

1. Исследование состояния обсадных колонн:        5

2. Исследования и работы при эксплуатации, капитальном и подземном ремонте скважин:        5

3. Вторичное вскрытие пластов:        5

4. Испытания пластов с помощью оборудования на кабеле и/или гибких трубах:        5

5. Испытание и освоение скважин:        7

6. Интенсификация притоков в скважинах:        7

Скважинные условия        7

2.        Описание комплексов ГИРС        9

Комплекс ГИРС при мониторинге разработки нефтяных, газовых и газоконденсатных объектов        9

Комплекс ГИРС при КРС        10

Комплекс ГИРС для изучения технического состояния обсаженных скважин        11

Комплекс ГИРС для горизонтальных и субгоризонтальных скважин        11

3.        Требования к Подрядчику        13

Требования к объемам и качеству ГИРС        13

Требования к техническому оснащению        13

Требования к проведению ГИРС        15

Способ доставки на забой        16

Организация интерпретации материалов ГИС и передачи информации Заказчику        17

Прочие условия        17

Общие сведения

Объёмы работ

Планируемые объемы ГИРС указаны в Лоте.

Для выполнения 100% планируемых объемов ГИРС требуется 5 геофизических партий (под геофизической партией понимается совокупность квалифицированного персонала, специальной аппаратуры и вспомогательной техники в минимально необходимом количестве для качественного выполнения внутрискважинных операций, обеспечивающих получение первичных данных об объекте исследований, которые пригодны для решения геологических, технических и технологических задач на количественном и/или качественном уровнях).

Участник, в заявке которого указано наличие 3-х геофизических партий, удовлетворяющих требованиям Заказчика (в том числе не более 1-ой геофизической партии со способом доставки на забой посредством ГНКТ и трактора), может получить не более 60 % общего объема лота.

Участник, в заявке которого указано наличие 4-х геофизических партий, удовлетворяющих требованиям Заказчика (в том числе не более 1-ой геофизической партии со способом доставки на забой посредством ГНКТ и трактора), может получить не более 80 % общего объема лота.

Участник, в заявке которого указано наличие 5-ти геофизических партий, удовлетворяющих требованиям Заказчика (в том числе не более 1-ой геофизической партии со способом доставки на забой посредством ГНКТ и трактора), может получить до 100 % общего объема лота.

В случае корректировок графиков строительства и ввода новых скважин предусмотрен опцион +/-30% к объемам работ по Лоту в стоимостном выражении.

Сроки выполнения работ

Планируемые сроки проведения работ указаны в Лоте.

Подрядчик должен начать работы с 01.02.2017 без предварительной оплаты, используя собственные оборотные средства.

Место выполнения работ

ГИРС выполняются на лицензионных участках АО «РОСПАН ИНТЕРНЕШНЛ». Участки расположены на территории Пуровского и Тазовского районов Ямало-Ненецкого АО. Ближайший населенный пункт г. Новый Уренгой находится на расстоянии в среднем 55 км от основного места ведения работ (НУ ЛУ, ВУ ЛУ и Рес. ЛУ). Кустовые площадки Ново-Уренгойского и Восточно-Уренгойского лицензионных участков соединены автодорогами с грунтовым покрытием. Обустроенные кустовые площадки имеют энергоснабжение. На остальных объектах производства работ (Русско-Реченский ЛУ, Минховский ЛУ, Южно-кустарниковый ЛУ, Каркасный ЛУ, Салпадаяхский ЛУ) внутрипромысловые дороги и внутрипромысловая сеть энергоснабжения отсутствуют. Обзорная карта района работ приведена на рисунке 1. Участки находятся в зоне умеренного резко континентального климатического пояса, однако приходятся на самую северную часть граничащую с субарктическим поясом. Для местности характерны резкие изменения температуры и сильные ветра. Среднегодовые и среднемесячные климатические параметры приведены ниже.

Среднегодовые климатические условия:

Среднегодовая температура воздуха – -4,7 °C Относительная влажность воздуха – 68,0 % Средняя скорость ветра – 3,4 м/с.

Среднемесячная температура воздуха
Январь	Февраль	Март	Апрель	Май	Июнь	Июль	Август	Сентябрь	Октябрь	Ноябрь	Декабрь
-20,7	-18,6	-11,9	-8,1	1,2	11,3	17,1	12,5	5,6	-4,8	-16,2	-20,3

Доставка оборудования и персонала на лицензионные участки

Доставка осуществляется по федеральным и внутрипромысловым автодорогам, там, где они имеются – НУ ЛУ, ВУ ЛУ, Рес. ЛУ. Там где отсутствуют федеральные автодороги:

Русско-Реченский ЛУ – По зимней автодороге на Ванкор – доставка оборудования и персонала компенсируется Подрядчику в полном объёме (Ставки на проезд по платным автодорогам указываются в коммерческом предложении и согласовываются Сторонами в приложении к Договору); Прочие ЛУ – авиасообщением – доставка оборудования и персонала компенсируется Подрядчику в полном объёме (Ставки за доставку оборудования и персонала авиасообщением указываются в коммерческом предложении и согласовываются Сторонами в приложении к Договору).

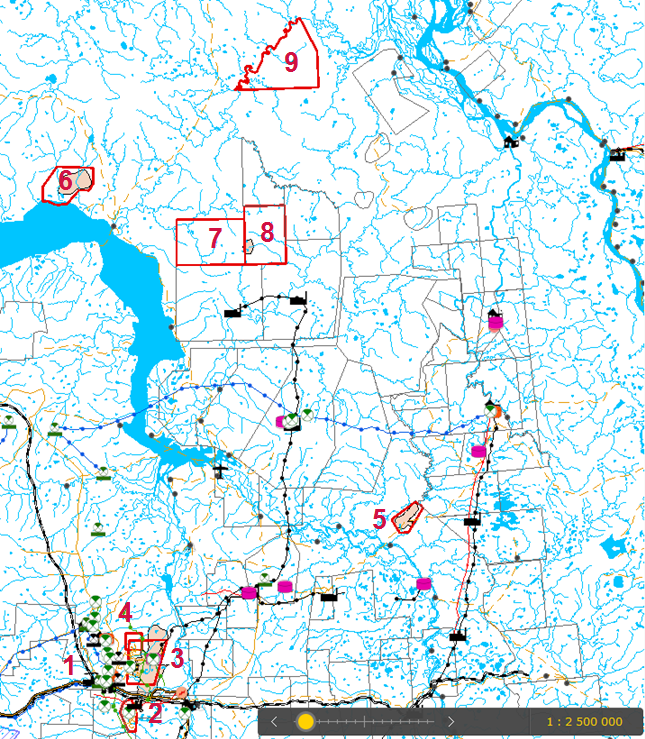

1 – г. Новый Уренгой, 2 – Ново-Уренгойский ЛУ, 3 – Восточно-Уренгойский ЛУ, 4 – Ресурсый ЛУ, 5 – Русско-Реченский ЛУ, 6 – Минховский ЛУ, 7 – Южно-кустарниковый ЛУ, 8 – Каркасный ЛУ, 9 – Салпадаяхский ЛУ.

Рисунок 1 – Обзорная карта района работ

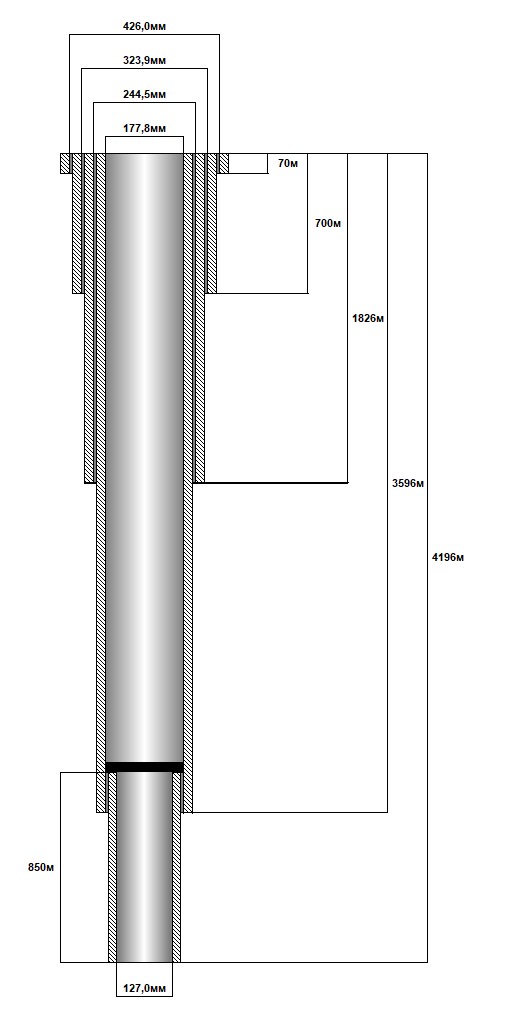

Типовые конструкции скважин

Типовые конструкции скважин на ачимовские отложения в пределах лицензионных участков АО «Роспан Интернешнл» представлены на рисунке 2.

Цели проведения ГИРС

1. Исследование состояния обсадных колонн:

определение диаметров, толщин и целостности обсадных колонн (кондуктора, технических и эксплуатационных колонн), глубин их башмаков; определение износа и повреждений обсадных колонн (кондуктора, технических и эксплуатационных колонн), прогнозирование аварийных ситуаций в процессе бурения и эксплуатации скважины; определение наличия и местоположения элементов технологической оснастки обсадных колонн (центраторов, скребков, турбулизаторов, заколонных пакеров); регистрация расположения муфт обсадных колонн.

2. Исследования и работы при эксплуатации, капитальном и подземном ремонте скважин:

уточнение фактической конструкции скважины; оценка технического состояния обсадной колонны и цементного кольца, выявление негерметичности колонн, цемента, наличие заколонных перетоков; определение интервалов, характера и свойств поступающего флюида в ствол скважины; оценка технического состояния насосно-компрессорных труб и лифтового оборудования; проведение специальных исследований при различных технологических операциях в процессе ремонта (определение зарезки в эксплуатационных колоннах, определение качества гравийной упаковки и др., определение наличия перетоков флюида); проведение технологических операций по установке разделительных мостов, пробок (для изоляции объектов,  вторичного вскрытия и интенсификации притоков; контроль геолого-технологических мероприятий, проводимых в скважинах, оценка их эффективности.

3. Вторичное вскрытие пластов:

проведение перфорации обсадной колонны, цемента и пород; контроль за спуском в скважину перфоратора на кабеле или  на трубах; привязка интервала перфорации к геологическому разрезу; определение фактического положения интервала перфорации; определение качества вторичного вскрытия; определение величины забоя и наличия зумпфа до и после перфорации.

4. Испытания пластов с помощью оборудования на кабеле и/или гибких трубах:

вызов притока; регистрация диаграмм давления и притока в процессе испытания;

Старая скважина (до скв. 2-10-02 вкл.)	Новая скважина (начиная со скв. 2-06-01)	Новые (горизонтальные) скважины кустов 3-** и 4-**

Рисунок 2 – Типовые конструкции скважин
