МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ

УО «ГОРОДОКСКИЙ  ГОСУДАРСТВЕННЫЙ АГРАРНО-ТЕХНИЧЕСКИЙ КОЛЛЕДЖ»

Задания домашней контрольной работы №1

по дисциплине «Нормирование точности и технические измерения»

для учащихся заочной формы получения образования

специальности 2-74 06 01

«Техническое обеспечение процессов сельскохозяйственного производства»



Составил преподаватель:

Рассмотрено на заседании цикловой комиссии преподавателей учебных дисциплин цикла специализации специальности 2-74 06 01

Протокол №____от _______________________

Председатель комиссии: ____________________

Предпоследняя

цифра шифра

Последняя цифра шифра

0

1

2

3

4

5

6

7

8

9

0

1,11,

21,31,

41,56

2,12,

22,32,

42,57

3,13,

23,33,

43,58

4,14,

24,34,

44,59

5,15,

25,35,

45,60

6,16,

26,36,

46,61

7,17,

27,37,

47,62

8,18,

28,38,

48,63

9,19,

29,39,

49,64

10,20,

30,40,

50,65

1

2,13,

25,35,

51,66

3,14,

25,36,

52,67

4,15,

26,37,

53,68

5,16,

27,38,

54,69

6,17,

28,39,

55,70

7,18

29,40,

41,58

8,19,

30,31,

42,59

9,20,

21,32,

43,60

10,11,

22,33,

44,61

1,12,

23,34,

45,62

2

3,15,

27,39,

46,63

4,16,

28,40,

47,64

5,17,

29,31,

48,65

6,18,

30,32,

49,66

7,19,

21,33,

50,67

8,20,

22,34,

51,68

9,11,

23,35,

52,69

10,12,

24,36,

53,70

1,13,

26,37,

54,56

2,14,

26,38,

55,57

3

4,17,

30,33,

41,60

5,18,

21,34,

42,61

6,19,

22,35,

43,62

7,20,

23,36,

44,63

8,11,

24,37,

45,64

9,12,

25,38,

46,65

10,13,

26,39,

47,66

1,14,

27,40,

48,67

2,15,

28,31,

49,68

3,16,

29,32,

50,69

4

5,19,

23,37,

51,70

6,20,

24,38,

52,56

7,11,

25,39,

53,57

8,12,

26,40

54,58

9,13,

27,31,

55,59

10,14,

28,32,

41,62

1,15,

29,33,

42,63

2,16,

30,34,

43,64

3,17,

21,35,

44,65

4,18,

22,36,

45,66

5

6,12,

26,38,

46,67

7,13,

27,39,

47,68

8,14,

28,40,

48,69

9,15,

29,31,

49,70

10,16,

30,32,

50,56

1,17,

21,33,

51,57

2,18,

22,34,

52,58

3,19,

23,35,

53,59

4,20,

24,36,

54,60

5,11,

25,37,

55,61

6

7,14,

29,32,

41,64

8,15,

30,33,

42,65

9,16,

21,34,

43,66

10,17,

22,35,

44,67

1,18,

23,36,

45,68

2,19,

24,37,

46,69

3,20,

25,38,

47,70

4,11,

26,39,

48,56

5,12,

27,40,

49,57

6,13,

28,31,

50,58

7

8,16,

27,31,

51,59

9,17,

28,32,

52,60

10,18,

29,33,

53,61

1,19,

30,34,

54,62

2,20,

21,35,

55,63

3,11,

22,36,

41,66

4,12,

23,37,

42,67

5,13,

24,38,

43,68

6,14,

25,39,

44,69

7,15,

26,40,

45,70

8

9,17,

23,39,

46,56

10,18,

24,40,

47,57

1,19,

25,31,

48,58

2,20,

26,32,

49,59

3,11,

27,33,

50,60

4,12,

28,34,

51,61

5,13,

29,35,

52,62

6,14,

30,36,

53,63

7,15,

21,37,

54,64

8,16,

22,38,

55,66

9

10,20,

21,40,

41,68

1,11,

22,39,

42,69

2,12,

23,38,

43,70

3,13,

24,37,

44,56

4,14,

25,36,

45,57

5,15,

26,35,

46,58

6,16,

27,34,

47,59

7,17,

28,33,

48,60

8,18,

29,32,

49,61

9,19,

30,31,

50,62

Опишите основные понятия и принципы стандартизации. Опишите виды и методы стандартизации. Опишите ряды предпочтительных чисел. Опишите понятие и типы взаимозаменяемости. Опишите понятия «вал» и «отверстие». Опишите понятие допуска размера и поле допуска. Опишите типы посадок и их характеристики. Опишите понятие точности геометрических параметров. Опишите общие положения единой системы допусков и посадок соединений. Опишите закономерности построения допусков. Опишите системы допусков и посадок. Опишите основные отклонения, их ряды в ЕСДП. Опишите образование полей допусков и посадок. Опишите правила обозначения предельных отклонений размеров на чертежах деталей. Опишите предельные отклонения размеров с неуказанными допусками. Опишите методы выбора посадок. Опишите расчет посадок. Опишите основные понятия и определения допусков формы и расположения поверхностей. Опишите отклонения формы поверхностей. Опишите отклонения расположения поверхностей. Опишите суммарные отклонения формы и расположения поверхностей. Опишите нормирование отклонений формы и расположения поверхностей и обозначение их допусков на чертежах. Опишите основные понятия и определения шероховатости и волнистости поверхностей. Опишитепараметры шероховатости. Опишите обозначение шероховатости поверхности на чертежах. Опишите волнистость поверхности. Опишите основные понятия и определениядопусков размеров, входящих в размерные цепи. Опишите методику выявления звеньев размерных цепей и построения геометрических схем Опишите методы достижения точности замыкающего звена. Опишите общие сведения о предельных гладких калибрах. Опишите допуски и посадки подшипников качения, выбор посадок подшипников качения. Опишите типы резьб и общие требования к их взаимозаменяемости. Опишите систему допусков цилиндрических зубчатых колес и передач. Опишите виды измерений и их характеристику. Опишитеметоды измерений. Опишите погрешности измерений. Опишите методы оценки результатов измерений. Опишите классификацию средств измерения. Опишите метрологические характеристики измерительных средств. Опишите порядок выбора средств измерений.

Задачи 41-55

НЕ нашли? Не то? Что вы ищете?

Исходные данные

Номера задач

Заданные размеры, мм

Действительные размеры, мм

41

10 -0,1+0,2;  10+0,1;  10 -0,1; 10 -+0,2;10 +0,1+0,2

  9,7;  9,9;  10,0; 10,1;  10,3

4

12 -0,1+0,3;  12+0,3;  12 -0,3;  12 -+0,3;  12 +0,1+0,2

11,6;  11,7;  12,0; 12,1;  12,3

43

13 -0,1+0,5;  13+0,4;  13 -0,4; 13 -+0,4;13 +0,1+0,5

13,5;  13,3;  13,0; 13,1;  12,6

44

14 -0,3+0,4;  14+0,5;  14 -0,5; 14 -+0,5;14 +0,2+0,4

14,6;  14,5;  14,3; 14,1;  13,5

45

15 -0,2+0,3;  15+0,2;  15 -0,1; 15 -+0,4;15 +0,3+0,5

15,6;  15,5;  15,3; 15,0;  14,7

46

20 -0,4+0,5;  20+0,1;  20 -0,2; 20 -+0,3;20+0,2+0,4

19,4;  19,5;  19,7; 20,0;  20,5

47

25 -0,3+0,4;  25+0,3;  25 -0,4; 25 -+0,2;25 +0,1+0,2

24,5;  24,7;  24,8; 25,0;  25,4

48

30 -0,1+0,5;  30+0,4;  30 -0,3; 30 -+0,1;30 +0,2+0,3

30,6;  30,5;  30,0; 29,8;  29,5

49

32 -0,1+0,3;  32+0,3;  32 -0,3;  32 -+0,3;  32 +0,1+0,2

31,6;  31,7;  32,0; 32,1;  32,3

50

33 -0,1+0,5;  33+0,4;  33 -0,4; 33 -+0,4;33 +0,1+0,5

33,5;  33,3;  33,0; 33,1;  32,6

51

34 -0,1+0,3;  34+054;  34 -0,5; 34 -+0,5;34 +0,1+0,3

33,6;  33,5;  34,3; 34,1;  34,5

52

35 -0,2+0,3;  35+0,2;  35 -0,1; 35 -+0,4;35 +0,3+0,5

35,6;  35,5;  35,3; 35,0;  34,7

53

40 -0,4+0,5;  40+0,1;  40 -0,2; 40 -+0,3;40+0,2+0,4

40,4;  39,5;  39,7; 40,0;  40,5

54

45 -0,3+0,4;  45+0,3;  45 -0,4; 45 -+0,2;45 +0,1+0,2

44,5;  44,7;  44,8; 45,0;  45,4

55

50 -0,1+0,5;  50+0,4;  50 -0,3; 50 -+0,1;50 +0,2+0,3

50,6;  50,5;  50,0; 49,8;  49,5

Примечание: четные номера задач рассчитываются для валов,

нечетные – для отверстий.

Форма для результатов расчета

Наименование параметра

Обозначение параметра

Значение параметра для заданного размера №

1

2

3

4

5

Заданный  размер

Номинальный размер

Наибольший пред. размер

Наименьший пред. размер

Верхнее отклонение

Нижнее отклонение

Среднее отклонение

Допуск  размера

Действительный размер

Действительное отклонение

Заключение о годности действительного размера

Графическое изображение поля допуска заданного размера

Пример расчета размера

Заданный  размер: 28 -0,2+0,3 (вал)

Номинальный размер: d=28 (мм)

Наибольший пред. размер: dmax=d+es=28+0,3=28,3(мм)

Наименьший пред. размер: dmin=d+ei=28+(-0,2)=28-0,2=27,8(мм)

Верхнее отклонение:es=+0,3 (мм)

Нижнее отклонение: ei=-0,2 (мм)

Среднее отклонение: em= (es+ ei)/2=(0,3+(-0,2))/2=(0,3-0,2)/ 2=0,1/2=+0,05 (мм)

Допуск размера: Td= dmax-dmin=28,3-27,8=0,5 (мм)

Действительный размер: dr=28,5 (мм)

Действительное отклонение: er= dr-d=28,5-28=+0,5 (мм)

Заключение о годности действительного размера: брак исправим

Задачи 56-70

Исходные данные

Вариант

Заданные размеры соединений, мм.

56



57

  ;

58



59



60



61



62



63



64



65



66



67



68



69



70





Форма для результатов выполнения задания

Параметр соединения

Заданные размеры соединений

1. Заданный размер соединения

2. Определить тип заданного соединения

3.Определить параметры заданного соединения

4. Определить систему посадки заданного соединения

5. Определить применяемость посадки (внесистемная, рекомендованная, предпочтительная)

6. Сделать замену типовой посадкой ЕСДП

7. Определить параметры выбранной посадки

8. Записать заданный размер: отверстия

вала

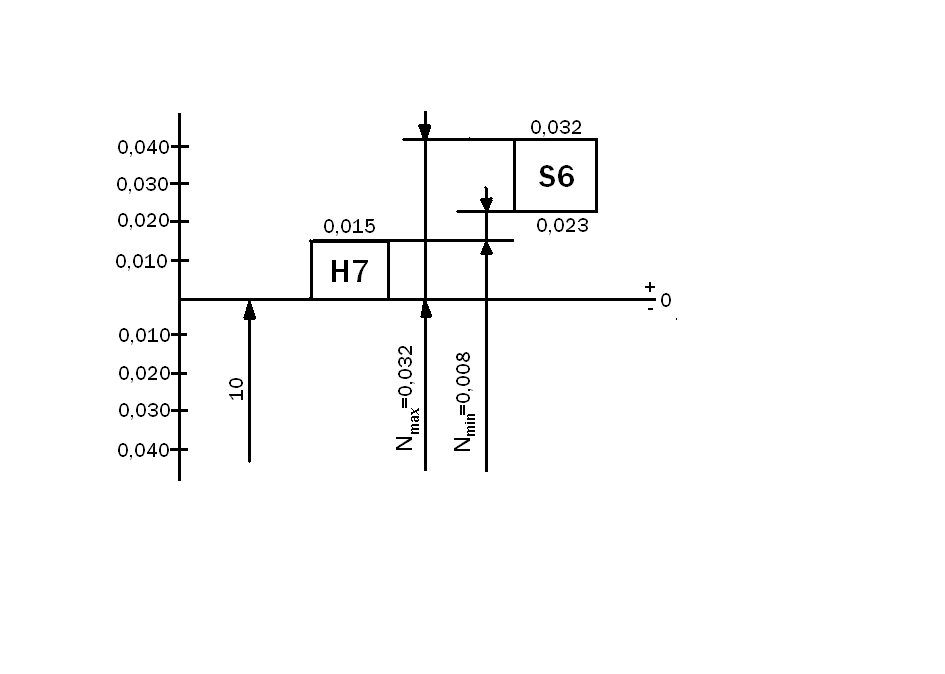

9. Построить поля допусков соединения, обозначить на полях параметры соединения


Пример расчета соединения

Заданный размер соединения:

Определить тип заданного соединения: неподвижное

Определить параметры заданного соединения: Nmax=es-Ei=0,038-0=0,038 (мм)

Nmin=ei-Es=0,023-0,015=0,008 (мм)

TN=Nmax-Nmin=0,038-0,008=0,030 (мм)

Определить систему посадки заданного соединения: система отверстия

Определить применяемость посадки: рекомендованная

Сделать замену типовой посадкой ЕСДП:

Определить параметры выбранной посадки: Nmax=es-Ei=0,032-0=0,032 (мм)

Nmin=ei-Es=0,023-0,015=0,008 (мм)

TN= Nmax - Nmin=0,032-0,008=0,024 (мм)

Записать заданный размер отверстия:

вала:
