Как построить свинарник (стр. 3 )

Доски настилов монтируются на достаточно высокие лаги или опорные столбики, чтобы под «чистым» полом сформировалось достаточно большое пространство, в котором будут скапливаться отходы жизнедеятельности животных. Черновой пол делается под небольшим уклоном, поэтому жидкость на нем не задерживается, а стекает в желоб, установленный снаружи, и так же с наклоном в сторону трубы канализации.

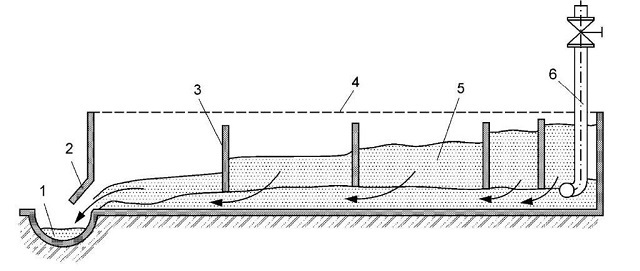

Примерная схема сбора отходов с наружным расположением сливного желоба

1 – желоб для отведения жидких отходов;

2 – козырек, устанавливаемый на стене и предотвращающий разбрызгивание отходов;

3 – элементы дренажной системы, фильтрующие жидкие отходы;

4 – решетчатый пол;

5 – навозные массы;

6 — труба вентиляции.

Чтобы провести капитальную уборку такого пола, деревянные щиты поднимаются и выносятся на улицу, где их хорошо промывают и просушивают. Ну а скопившиеся отходы на черновом полу удаляют в яму для перегноя, и затем бетонный пол промывается водой и просушивается.

Третий вариант пола

Для этого варианта обустройства пола тоже используется бетонное основание, на которое устанавливается деревянный не протекающий пол. Этот настил монтируется под уклоном в сторону к одной из стен, вдоль которой вмуровывается желоб, наклоненный в сторону канализационной трубы. По деревянному полу отходы будут стекать в желоб, а уже из него уже попадать в сточную трубу.

Полы в свинарнике рекомендовано делать по тому же принципу, что и в моечных помещениях бани. При этом нужно учитывать, что из бани в сток уходит только вода, а при очистке станков свинарника в канализацию идут и твердые отходы, поэтому сточная труба должна иметь соответствующий диаметр.

Какой бы вариант пола ни был выбран, он должен быть теплым, поэтому, даже выбирая бетонное покрытие, его рекомендовано отделить от грунта теплоизолирующей прослойкой из керамзита.

Стены для свинарника

Для возведения стен свинарника необходимо выбирать материал, который способен максимально удерживать тепло в помещении. К таким можно отнести древесину, газосиликатные блоки, бутовый камень и кирпич. Стены, возведенные из любого из перечисленных материалов, требуют внешнего утепления и внутренней отделки.

Изнутри поверхности стен, в зависимости от того, из которого материала они возведены, могут быть обшиты досками или оштукатурены. Отделочные материалы рекомендовано покрыть сверху свежегашеной известью, которая считается отличным дезинфицирующим средством.

Стены внутри свинарника можно обшить досками

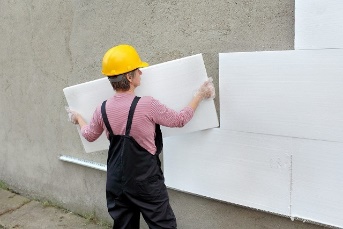

Так как температура внутри свинарника должна быть положительной, стены снаружи утепляются. Для этого используется минеральная вата, пенополиуретан и другие термоизоляционные материалы. Технология их использования – у каждого своя.

Чем утеплить стены снаружи?

Ассортимент утеплителей для наружного монтажа термоизоляции – весьма широк. О том, какие используютсяматериалы для утепления внешних стен, подробно описано в соответствующей статье нашего портала.

Потолок свинарника

От обустройства потолка напрямую зависит влажность и температура в постройке. В свинарнике потолки устраиваются для того, чтобы они могли защитить животных в летний период от перегревания, а зимой – от быстрого выхолаживания помещения, так как температура в них обычно поддерживается на уровне не менее 18ч20 градусов.

Материал для монтажа потолка должен обладать такими качествами, как низкая теплопроводность, минимальная гигроскопичность, пожаробезопасность и прочность.

Поэтому достаточно часто потолок представляет собой систему, состоящую из нескольких слоев. Основным из них может быть:

Бетонно-керамзитовая армированная плита, в том случае, если стены возведены из кирпича; Древесина – балки перекрытия из бруса или горбыля и дощатая обшивка.

В том случае, если устраивается потолок из досок, их необходимо со стороны чердака, промазать глиняным раствором и утеплить двадцатисантиметровым слоем опилок — эти материалы являются «дышащими» и имеют низкую теплопроводность.

Со стороны помещений потолок следует побелить гашеной известью, которая не только защитит древесину от вредных насекомых, но при возникновении протечек крыши, поможет сразу определить их местоположение.

В том случае, если чердачное перекрытие будет прочным, чердак можно использовать для хранения заготовленного на зиму сена или соломы для подстилки, кормов, а также различного инвентаря для ухода за животными. Вход в чердачное помещение рекомендовано делать изнутри помещения свинарника, а не снаружи, так как в зимний период при открытии двери помещения чердака будет быстро выхолаживаться.

Крыша свинарника

Самым оптимальным, проверенным материалом для покрытия крыши является шифер. Он имеет самую низкую теплопроводность из всех существующих современных покрытий. Можно, конечно же, использовать керамическую черепицу, но ее стоимость отпугнет любого хозяина.

Стропильная система крыши должна иметь достаточные свесы, чтобы защитить стены от попадания обильной влаги при дожде или таянии снега. Свесы кровли должны выступать за пределы плоскости стен не менее, чем на 200 мм.

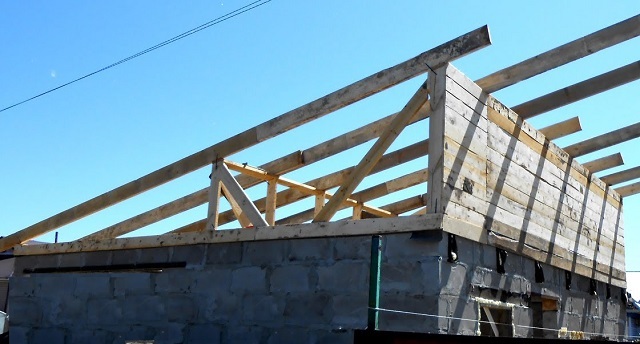

Строительство свинарника с односкатной крышей

В регионах с теплыми зимами многие фермеры предпочитают устанавливать над свинарником односкатную крышу, без используемого чердака. В областях с суровыми зимами такая конструкция крыши не подойдет, так как между чердачным перекрытием и стропильной системой будет создана слишком маленькая воздушная прослойка, и все тепло из помещения будет быстро уходить через потолок.

Внутреннее оборудование свинарника

Вентиляционная система свинарника

Любой по размеру свинарник не может обойтись без нормальной вентиляции. Даже самое маленькое помещение проветривается с помощью окон и открываемой в летнее время двери, а для зимы устраиваются два вентиляционных отверстия в стенах или потолке. Потолочное отверстие соединяется с вентиляционной трубой, которая поднимается на 1500ч2000 мм над поверхностью крыши.

При составлении плана вентиляционной системы нужно помнить – чем больше площадь свинарника, тем интенсивнее должно быть проветривание, так как для нормального развития животных им нужно не только тепло, но и свежий воздух. Он помогает предотвратить перегревание свиней в летнее время и вывести из помещения вредные вещества, выделяемые в процессе разложения навоза.

Чтобы система проветривания была эффективной, на каждые 25ч30 мІ помещения должна быть установлена труба вентиляции диаметром в 120ч150 мм.

Существует естественная и принудительная вентиляция. Естественная система работает за счет правильно размещенных отверстий на противоположных стенах и не требует подключения к механическим приводам. Принудительная же вентиляция предусматривает установку вентиляторов, которые обеспечивают интенсивный приток и отвод воздуха.

Для разных по размеру площадей существует несколько типов вентиляции: шахтная, поперечная, продольная и коридорная. Коридорной называют все типы вентиляции, где воздух попадает в свинарник не напрямую, а из отапливаемого или холодного коридора, расположенного по соседству, через устроенные в стене или между стеной и крышей зазоры.

Шахтная система вентиляции

Принцип системы вентиляции шахтного типа

Этот тип вентиляции обычно устанавливается специалистами и может работать как в ручном, так и в автоматическом режиме. Если устанавливается автоматика, то появляется возможность легкого и быстрого регулирования интенсивности потока воздуха, поступающего в помещение.

Приток воздуха в свинарник осуществляется через узкие окна, находящиеся в верхней части противоположных стен. Окна могут закрываться с помощью жалюзи или же иметь оконную створку, которая открывается и фиксируется в разных положениях.

Выведение отработанного воздуха из свинарника происходит через вентиляционный канал трубы, вмонтированной в потолок и поднимающейся над крышей. В вытяжном канале устанавливается крышный или осевой вентилятор, который имеет несколько режимов работы (скоростей вращения). Поэтому работу вентиляции можно регулировать, устанавливая нужный режим, в зависимости от температуры воздуха на улице.

Потолочная-распределительная система вентиляции

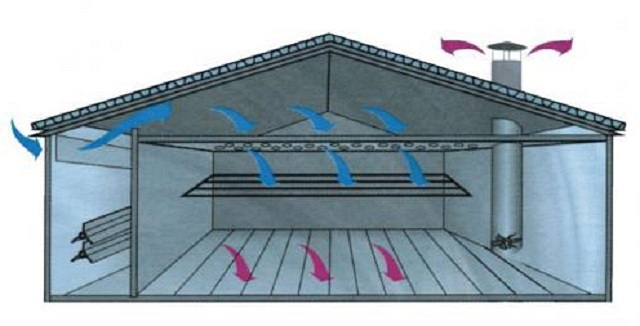

Схема потолочно-распределительной вентиляционной системы свинарника

Этот тип вентиляционной системы более эффективен для установки его в помещениях максимальной площадью в 12 м. Свежий воздух поступает в свинарник через окно, находящееся в верхней части стены и снабженное регулируемыми жалюзи.

Вытяжная труба с вмонтированным в нее вентилятором устанавливается около противоположной окну стены, и ее нижнее отверстие поднимается над полом на 350ч400 мм.

Чаще всего эту систему устраивают таким образом, что она охватывает не только свинарник, но и чердачное помещение. Для этого стена, на которой расположено окно, отделяется от свинарника перегородкой, но соединяется просветом с чердаком. Чтобы свежий воздух через чердак поступал в помещение с животными, закрепляется перфорированный потолок. Благодаря такой конструкции воздух в помещение будет попадать не одним интенсивным потоком, а рассеиваться через отверстия в потолке по всей его площади.

Под втяжным окном в отдельном помещении устанавливается обогревательный прибор. Горячий воздух, идущий от него вверх, будет способствовать интенсивности движения воздушных масс на чердак, а через него в свинарник. Кроме этого, работа обогревателя – еще один плюс к работе системе отопления.

Потолочно-подпольная вентиляционная система

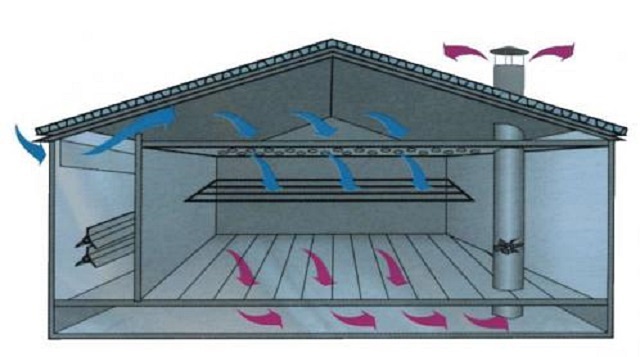

Так работает потолочно-подпольная система вентиляции свинарника
