Индукционная плавка в холодном тигле (ИПХТ) 4 (стр. 3 )

Как уже упоминалось ранее, для проверки правильности и точности модели модель разрабатывалась под уже существующую установку, и процессы смоделированы по опыту, который проводился на кафедре ЭТПТ. Целью опыта было по измерение профилей температур в расплаве стекла для трех режимов генератора с помощью высокотемпературных термопар.

Измерение температуры расплава и получение картины теплового поля в расплаве производилось с помощью 8 термопар. Система крепления и схема самой термопары рассмотрены ниже.

Схема термопары и ее геометрические размеры:

Рис 2. Схема термопары и ее геометрические размеры

Расположение термопар:

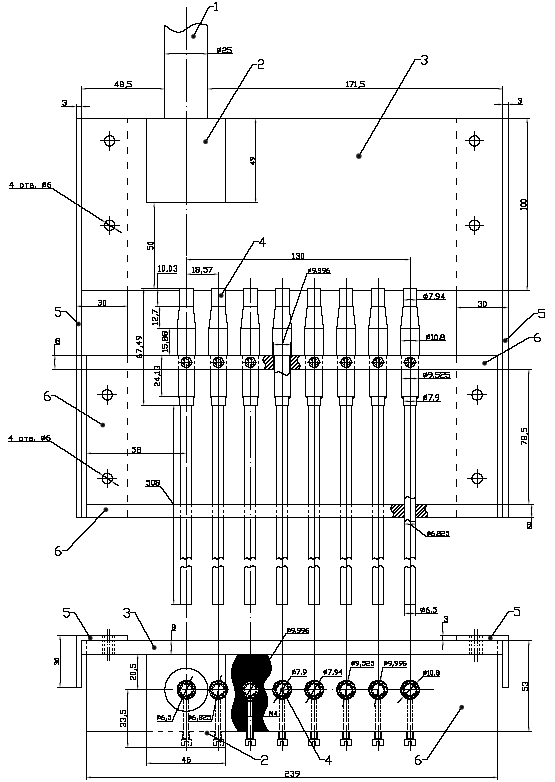

Рис.3 Рисунок термопар с кварцевым покрытием (чехлом)

1 – подвижная трубка; 2 – соединение трубки с крепление блока термопар; 3 – крепёжный пластина;

4 – термопары; 5 – скобы крепления; 6 – вертикальный алюминиевый крепеж.

На рис № 4 представлено расположения блока термопар. Так как представленная индукционная система является осесимметричной, то отпадает необходимость установки термопар по всему поперечному сечению холодного тигля.

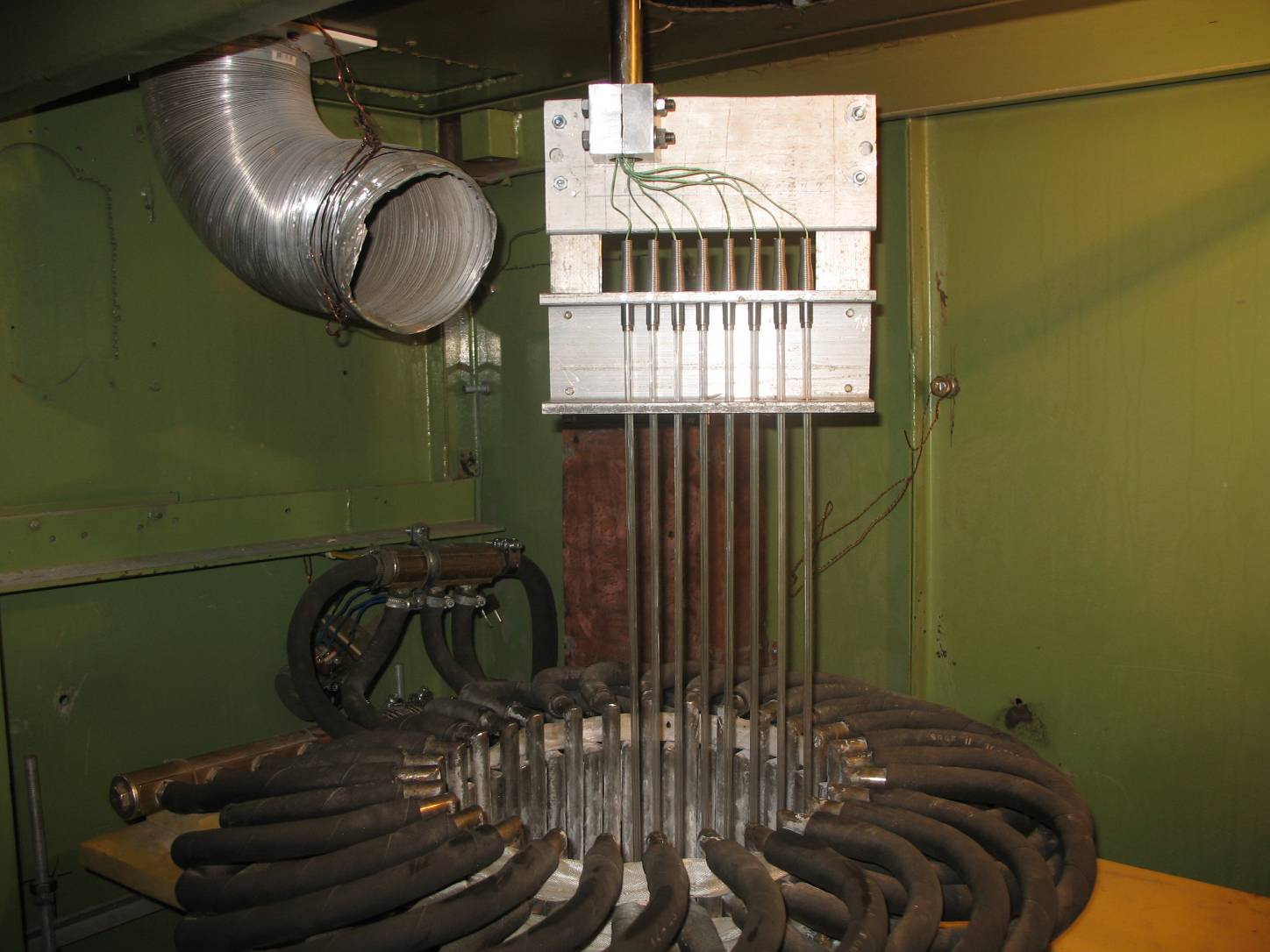

Рис 4. Вид смонтированной системы крепления и перемещения Pt-Pt/Rd термопар

Результаты эксперимента

В результате проведенного эксперимента были получены данные температурных полей, которые представлены в виде  сводных таблиц результатов измерений, которые показывают значение температуры каждой термопары на определенной глубине в расплаве при различных режимах плавки.

Показания действующих термопар в первом режиме представлены в таблице 1.

Таблица 1. Показания действующих термопар в первом режиме

Погружение в расплав –h, мм	Температура, °C
Номера термопар
1	2	3	4	5	6	7	8
0	878,8	906,6	938,2	928,29	921,1	850,6	926,5	1 000,6
10	1 042,8	1 165,7	1 260,4	1 135,6	1 139,2	1 178,0	1 263,5	1 313,2
20	1 188,5	1 328,8	1 318,2	1 311,4	1 264,3	1 340,5	1 362,1	1 440,9
30	1 253,4	1 261,6	1 383,9	1 314,9	1 387,4	1 360,0	1 389,8	1 451,5
40	1 280,0	1 322,5	1 367,3	1 335,6	1 381,6	1 390,2	1 421,0	1 426,6
50	1 326,7	1 347,4	1 355,0	1 346,8	1 393,0	1 400,0	1 414,6	1 386,6
60	1 337,2	1 312,8	1 343,3	1 365,9	1 353,6	1 401,8	1 409,9	1 386,4
70	1 324,7	1 335,0	1 329,8	1 331,9	1 356,8	1 379,7	1 372,7	1 357,0
80	1 322,0	1 325,6	1 322,2	1 331,3	1 335,7	1 348,9	1 349,1	1 321,7
90	1 275,0	1 299,1	1 281,1	1 298,9	1 293,5	1 288,9	1 309,3	1 282,7
100	1 237,0	1 240,6	1 237,4	1 241,4	1 234,0	1 235,1	1 239,9	1 248,2
110	1 177,1	1 176,9	1 165,6	1 176,7	1 172,4	1 174,3	1 180,2	1 186,5
120	1 097,0	1 108,8	1 098,0	1 105,2	1 106,5	1 106,0	1 118,1	1 107,5
130	1 040,6	1 052,8	1 042,2	1 045,6	1 045,1	1 043,3	1 046,5	1 011,7
140	987,2	995,0	984,9	995,0	986,3	987,1	980,6	918,7
150	925,1	928,9	921,2	925,7	915,1	904,4	876,9	772,6
155	915,9	917,1	908,6	912,0	905,2	890,6	859,9	773,1
160	879,0	879,0	881,2	871,7	863,4	836,6	788,7	722,7
165	853,4	854,4	853,2	848,5	836,8	802,8	747,3	701,5
175	801,0	800,4	801,4	789,3	770,9	727,0	682,3	694,0
180	750,2	751,2	752,9	745,6	736,8	708,4	674,3	689,72

Показания действующих термопар во втором режиме представлены в таблице 2.

Таблица 2. Показания действующих термопар во втором режиме

Погружение в расплав –h, мм	Температура, °C
Номера термопар
1	2	3	4	5	6	7	8
0	1137,9	1291,1	1270,6	1240,6	1286,1	1385,7	1447,6	-
10	1098,3	1233,6	1266,4	1306,4	1297,8	1386,9	1413,7	-
20	1065,4	1170,2	1092,3	1209,4	1295,4	1346,6	1428,3	-
30	1262,9	1286,6	1299,2	1330,3	1318,1	1363,3	1365,9	-
40	1344,3	1293,2	1265,6	1319,5	1318,4	1335,1	1343,9	-
50	1214,6	1296,4	1183,3	1283,4	1303,8	1299,0	1309,3	-
60	1226,4	1274,0	1200,1	1264,1	1278,3	1281,8	1301,4	-
70	1173,6	1202,6	1196,7	1237,7	1229,4	1258,1	1252,7	1271,3
80	1162,4	1166,3	1150,5	1161,4	1166,0	1134,9	1171,0	1141,6
90	1123,4	1123,0	1110,0	1126,2	1141,3	1080,4	1129,9	1073,6
100	1121,8	1127,0	1109,1	1128,3	1138,0	1085,9	1154,0	1058,4
110	1116,9	1123,2	1104,8	1122,1	1124,0	1098,8	1155,4	1058,5
120	1099,4	1108,0	1088,2	1105,0	1108,3	1085,7	1148,8	1015,0
130	1050,7	1064,9	1050,3	1064,8	1073,0	1045,6	1087,5	951,9
140	1023,3	1038,4	1024,1	1034,4	1045,1	1019,1	1023,5	921,5
150	971,8	959,7	965,9	978,5	987,6	968,1	1021,0	790,4
160	941,0	879,9	924,3	940,8	944,6	928,7	967,2	708,0
170	888,3	879,8	874,6	902,9	904,1	902,3	881,1	644,3
180	800,7	801,2	792,0	787,7	776,1	745,3	693,7	-

Показания действующих термопар в третьем режиме представлены на таблице 3. В таблице отсутствие термопар с номерами 1 и 2 связано с их выходом из строя, следовательно, данные с них в 3 режиме не были получены.
