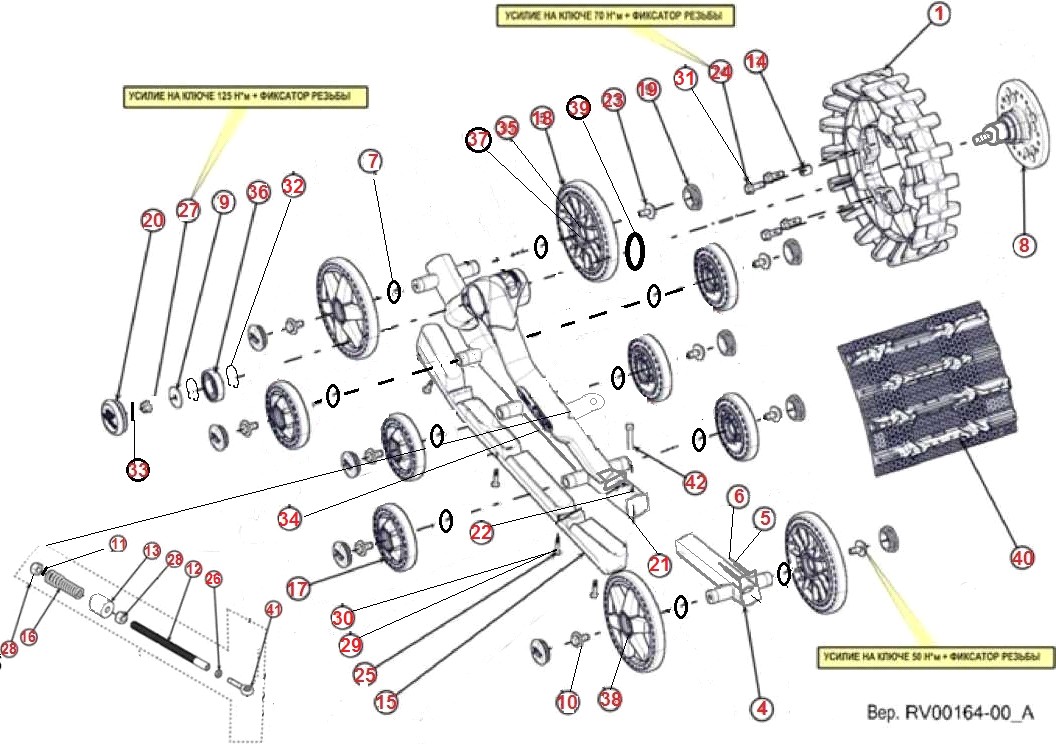

ПЕРЕДНИЕ ГУСЕНИЧНЫЕ ТЕЛЕЖКИ STELS ДЛЯ КВАДРОЦИКЛА | |||
1 | G000 3101058 | Приводное зубчатой колесо 18 зубьев | 1 |
2 | G000 3101008 | Рама правой передней тележки серии Stels | 1 |
3 | G000 3101009 | Рама левой передней тележки серии Stels | 1 |
4 | Натяжитель в сборе | 1 | |
5 | Гайка М12 | 4 | |
6 | Болт М12Ч100 | 4 | |
7 | G000 3101234 | Кольцо | 12 |
8 | КМ00 3101116 | Ступица | 1 |
9 | G000 3101235 | Шайба | 1 |
10 | G000 3101236 | Шайба | 12 |
11 | G000 3101238 | Шайба опорная | 1 |
12 | КМ00 3101239 | Ось амортизатора | 1 |
13 | КМ00 3101240/32 | Демпфер | 1 |
14 | G000 3101069 | Втулка приводного колеса | 4 |
15 | G000 3101064 | Направляющая | 1 |
16 | G000 3101056 | Пружина-демпфер | 1 |
17 | G000 3101061 | Ролик обрезиненный Ш132 | 8 |
18 | G000 3101062 | Ролик обрезиненный Ш200 | 4 |
19 | G000 3101066 | Заглушка малая | 12 |
20 | G000 3101067 | Заглушка большая | 1 |
21 | Болт М10Ч25 | 12 | |
22 | Болт М10Ч1.25Ч40 | 4 | |
23 | Винт М8Ч35 | 4 | |
24 | Гайка М12 | 1 | |
25 | Гайка М14Ч1.5.019 корончатая DIN 935 | 1 | |
26 | Гайка М20 | 2 | |
27 | Шайба М8 ГОСТ 6958-78 | 4 | |
28 | Шайба М8 ГОСТ 11371-78 | 4 | |
29 | Шайба М10 ГОСТ 6958-78 | 4 | |
30 | Болт М10 | 1 | |
31 | Шплинт 3Ч30 ГОСТ 397-79 (на ступицы) | 1 | |
32 | Резьбовая заклёпка-гайка М8Ч19 St | 2 | |
33 | Подшипник 180205 | 12 | |
34 | Подшипник 256707 | 1 | |
35 | Кольцо 52 DIN 472 | 12 | |
36 | Манжет 1.2-32Ч52-7 | 12 | |
37 | Манжет 1.2-40Ч60-10 | 1 | |
38 | ЛГВ 028 000 | Гусеница | 1 |
39 | Головка шарнирная с наружной резьбой М12Ч69Ч54 | 1 | |
40 | Кольцо А60 ГОСТ13942-86 | 2 | |
41 | Гайка М8 | 2 | |
42 | Гайка М10 | 1 |

ЗАДНИЕ ГУСЕНИЧНЫЕ ТЕЛЕЖКИ СЕРИИ T4S ДЛЯ КВАДРОЦИКЛА | |||
1 | G0003101058 | Приводное зубчатое колесо 18 зубьев | 1 |
2 | G0003107008 | Рама задней правой тележки серии STELS | 1 |
3 | G0003107009 | Рама задней левой тележки серии STELS | 1 |
4 | G0003101114-01 | Натяжитель в сборе | 1 |
5 | Гайка М12 | 4 | |
6 | Болт М12Ч100 | 2 | |
7 | G000 3101234 | Кольцо | 10 |
8 | КМ00 3101116 | Ступица | 1 |
9 | G000 3101235 | Шайба | 1 |
10 | G000 3101236 | Шайба | 10 |
11 | G000 3101238 | Шайба опорная | 1 |
12 | КМ00 3101239 | Ось амортизатора | 1 |
13 | КМ00 3101240/32 | Демпфер | 1 |
14 | G000 3101069 | Втулка приводного колеса | 4 |
15 | G000 3101064 | Направляющая | 1 |
16 | G000 3101056 | Пружина-демпфер | 1 |
17 | G000 3101061 | Ролик обрезиненный Ш132 | 6 |
18 | G000 3101062 | Ролик обрезиненный Ш200 | 4 |
19 | G000 3101066 | Заглушка малая | 10 |
20 | G000 3101067 | Заглушка большая | 1 |
21 | Гайка М8 | 2 | |
22 | Гайка М10 | 1 | |
23 | Болт М10Ч25 | 10 | |
24 | Болт М10Ч1.25Ч40 | 4 | |
25 | Винт М8Ч35 | 4 | |
26 | Гайка М12 | 1 | |
27 | Гайка М14Ч1.5.019 корончатая DIN 935 | 1 | |
28 | Гайка М20 | 2 | |
29 | Шайба М8 ГОСТ 6958-78 | 4 | |
30 | Шайба М8 ГОСТ 11371-78 | 4 | |
31 | Шайба М10 ГОСТ 6958-78 | 4 | |
32 | Кольцо А60 ГОСТ 13942-86 | 2 | |
33 | Шплинт 3Ч30 ГОСТ 397-79 (на ступицы) | 1 | |
34 | Резьбовая заклёпка-гайка М8Ч19 St | 2 | |
35 | Подшипник 180205 | 10 | |
36 | Подшипник 256707 | 1 | |
37 | Кольцо 52 DIN 472 | 10 | |
38 | Манжет 1.2-32Ч52-7 | 10 | |
39 | Манжет 1.2-40Ч60-10 | 1 | |
40 | ЛГВ 028 000 | Гусеница | 1 |
41 | Головка шарнирная с наружной резьбой М12Ч69Ч54 | 1 | |
42 | Болт М10 | 1 |
|
