AX0325 РУКОВОДСТВО ПО УСТАНОВКЕ И СОСТАВ КОМПЛЕКТА

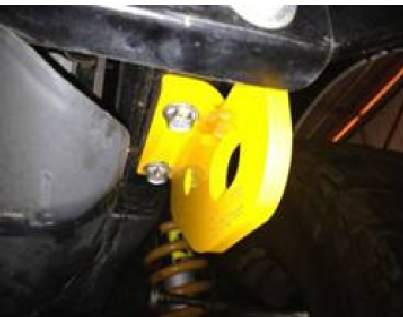

Установка на автомобили GU Patrol серии 3 и последующих серий

На каждой стороне используются по 2 высокопрочных болта М14 х 1.5мм (устанавливаемых на шасси вертикально), поставляемых в комплекте, и один заводской болт, устанавливаемый в боковой проекции, как показано на рисунке.

С пассажирской стороны требуется установка двух гаек для буксировочного кронштейна (в комплекте), которые монтируются на балку шасси. Для этого на некоторых моделях необходимо демонтировать бампер / переднюю защитную решетку. Перед началом установки проверьте шасси своего автомобиля.

Убедитесь, что на каждый буксировочный кронштейн установлены по три болта, которые затянуты до рекомендованных значений с целью обеспечения их соответствия проверенным стандартам.

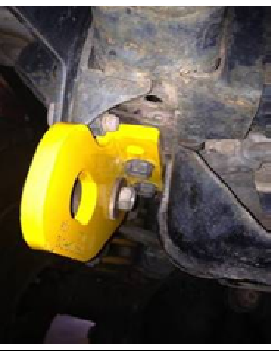

Установка на автомобиль марки Toyota Land Cruiser серии 80” и 150”

Для Toyota Land Cruiser 105” необходимы 4 болта М12 х 1.25

Для Toyota Land Cruiser 100” необходимы 4 болта М14 х 1.5

Для Toyota Land Cruiser 80” необходимы 4 болта М12 х 1.25

На всех моделях имеются гайки крепления к шасси, готовые для использования в монтажных работах. Болты (по 2 болта на каждую сторону), поставляемые в составе комплекта, могут быть установлены на передней или задней части автомобиля.

Убедитесь, что на каждый буксировочный кронштейн установлены по три болта, которые затянуты до рекомендованных значений с целью обеспечения их соответствия проверенным стандартам.

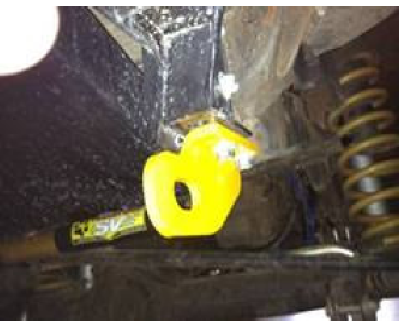

Установка на автомобиль марки Nissan Navara D40

Крепится к заводским гайкам крепления с левой стороны автомобиля.

Высокопрочные болты М12 х 1.25 и гайки крепления, поставляемые в комплекте, предназначены для установки на правую сторону автомобиля.

Убедитесь, что на каждый буксировочный кронштейн установлены по три болта, которые затянуты до рекомендованных значений с целью обеспечения их соответствия проверенным стандартам.

Болты (по 2 на каждую сторону), поставляемые в составе комплекта, могут быть установлены на передней или задней части автомобиля.



РЕКОМЕНДУЕТСЯ ПРОИЗВОДИТЬ МОНТАЖ МЕХАНИКАМИ, СПЕЦИАЛИЗИРУЩИМИСЯ НА АВТОМОБИЛЯХ С ПОЛНЫМ ПРИВОДОМ
