ТЕХНОЛОГИЧЕСКАЯ КАРТА

На прокладку кабеля в трубе БНТ в траншее

по объекту:

г. Надым

2014г.

Лист согласования

Организация

Подпись

Дата

Данная технологическая карта разработана производственно-техническим отделом «Промстрой», на основании нормативно-технической и проектной документации, разработанной

Список разработчиков

Должность

Подпись

Дата

Проверил:

Начальник отдела ПТО

_______________  (подпись)

«____»_________2014г.

Содержание



ОБЛАСТЬ ПРИМЕНЕНИЯ  4 ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ  5 МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ  10 ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ  11 ОХРАНА ТРУДА И ПРОМЫШЛЕННАЯ БЕЗОПАСНОСТЬ  14 ПЕРЕЧЕНЬ НОРМАТИВНОЙ ДОКУМЕНТАЦИИ  18 ЛИСТ ОЗНАКОМЛЕНИЯ  19

Область применения

Технологическая карта разработана для прокладки кабельных линий в траншее при строительстве объекта «».

В состав работ, рассматриваемых настоящей технологической картой, входят:

• разметка кабельных трасс;

• разработка траншей вручную;

• прокладка кабелей в траншее;

• прокладка кабелей в трубах с заделкой на выходе из труб;

НЕ нашли? Не то? Что вы ищете?

• прокладка кабелей по металлическим конструкциям;

• засыпка траншей с прокладкой сигнальной ленты;

• проверка кабеля;

При производстве работ по прокладке кабелей следует руководствоваться требованиями нормативных документов, указанных в разделе 6.

Протяженность кабельных линий, трассы прокладки и марка кабелей определены проектом.

Работы по прокладке кабелей должны выполняться при положительной температуре воздуха 10єС и при низких температурах в соответствии с СНиП 3.05.06 – 85 п 3.86 и п 3.88.

Прокладка силовых и контрольных кабелей в траншеях производится на глубине 1,25 м.

В местах пересечения кабелей с существующими подземными коммуникациями и дорогами кабели прокладывать в асбоцементных трубах БНТ.

Перед началом работ по прокладке уточнить места прохождения существующих подземных коммуникаций, а также вызвать представителей эксплуатирующих организаций.

Организация и технология выполнения работ

2.1 Подготовительные работы:

Перед производством основных работ должен быть составлен акт готовности объекта к производству работ.

До начала работ по прокладке кабельных линий выполнить следующие работы:

• назначить ответственных лиц за качественное и безопасное производство работ;

• получить необходимые разрешения для производства работ;

• провести  аттестацию работающих на право выполнения работ;

• лиц, не прошедших соответствующего обучения и инструктаж, до работы допускать запрещается

• исполнителей ознакомить с рабочим проектом, технологией по устройству систем автоматизации, технических средств охраны и связи, настоящей ТК;

• направить уведомления о начале производства работ организациям, эксплуатирующим инженерные сети и сооружения, пересекаемые трассами кабелей;

• провести инструктаж по охране труда членов бригад на рабочем месте;

• обеспечить подъезд к площадке производства работ;

• площадку для прокладки кабелей и проезда техники расчистить и при необходимости спланировать;

• доставить на строительную площадку требуемые строительные машины и механизмы, оборудование, материалы. Обеспечить хранение  инструментов, приспособлений и материалов

на участке производства работ  в одном,  защищенном от атмосферных осадков месте;

2.2  Технология выполнения работ:

• До начала работ необходимо произвести разбивку трассы, обозначить границы разработки траншеи фиксирующими вешками, и границы расположения отвалов грунта. Длины разрабатываемых траншей определяются проектом и могут уточняться по месту в зависимости от фактического положения пересекаемых инженерных коммуникаций.  Во время  разметки использовать теодолит и металлическую рулетку.

  •  Разработать траншею глубиной 1,1м  с последующей подсыпкой мелко просеянной землёй или песком, до глубины 0,9м., работы производить вручную с использованием лопат. Наличие комьев не допускается. Ширина траншеи указана в чертежах рабочего проекта.  Копку траншей вблизи пересечения коммуникаций производить в присутствии представителей служб эксплуатации пересекаемых коммуникаций.

Перед укладкой кабеля необходимо выполнить подсыпку из песчаного грунта без примесей камней, строительного мусора, шлака высотой 0,2м.  Глубина траншеи может быть увеличена не более чем на 0,1 м, уменьшение недопустимо.

На расстоянии 2 м по обе стороны от наружной стенки трубопровода для предотвращения повреждения его изоляции, ручные работы производить без применения ударных инструментов (кирки, лома и т. п.);

  • Перед началом работ по прокладке кабелей необходимо убедиться в наличии на стройплощадке необходимого количества кабеля для укладки и проверить целостность кабелей и состояние изоляции.

При проверке количества кабеля предусмотреть запас:

-  для последующего ввода в стойку и закрепление на клеммной плате;

-  на провисание и изгибы в процессе монтажа.

Для укладки кабеля на участках небольшой протяженности кабель размотать из бухты,  отмерить и нарезать на куски требуемой длины с запасом на изгибы и провисание.

Прокладку кабелей проводить с помощью крана-кабелеукладчика с грузозахватным приспособлением (траверсой).

Кабельный барабан установить на подставку и закрепить на грузозахватном механизме.

Кран-кабелеукладчик перемещается параллельно траншее на расстоянии 1 м от ее бровки, при этом кабель сматывается с барабана под действием собственного веса.

Кабели проложить на подготовленное песчаное основание траншеи, протягивая их свободно, без натяга, создавая 1%-2% запас длины путем укладки кабеля «змейкой».

В траншеях небольшой протяженности кабели проложить вручную свободно, без натягов и крутых изгибов.

Излишки кабелей, проложенных в траншее, обрезать, предусмотрев необходимый запас на случай ремонта и перемонтажа - не менее 0.4 м.

Все кабели кладутся в траншею по всей длине единым куском. Соединение кабелей недопустимы, кроме мест разветвления, с соблюдением соответственных требований защитных  материалов

Кабели автоматики и силовые кабели прокладывать по требованию согласно СНиП 3.05.07-85.

В местах пересечения кабелей с существующими подземными коммуникациями и дорогами их проложить в асбоцементных трубах БНТ с помощью устройства для затягивания проводов и кабелей в трубы (ПМТ). Выполнить заделку с каждой стороны защитных труб плотной набивкой джутовым шнуром, а затем  заделать водонепроницаемой глиной, как показано на рис.2-1

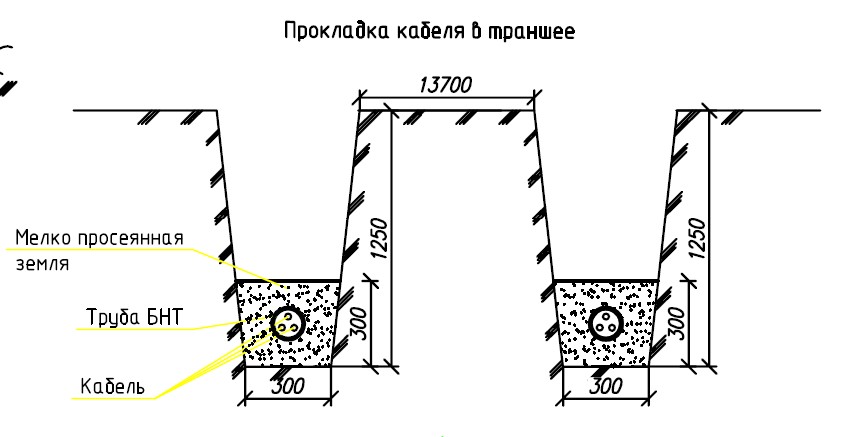

рис.2-1

  Составить акт освидетельствования скрытых работ с указанием марки кабеля, адреса начала присоединения и конца подключения, а также схемы прохождения кабельных линий.

рис.2-2



  • Проложенные кабели послойно вручную засыпать песком на глубину 0,2 м с уплотнением (устройство верхнего слоя постели). Траншею с проложенными кабелями засыпать осторожно, не допуская повреждения кабелей, как показано на рис. 2-2. В песке не должно содержаться включений, способных повредить изоляцию проложенных кабелей.

Далее траншею засыпать на глубину 0,05 м грунтом, ранее выбранным из траншеи, и проложить сигнальную ленту.

Оставшуюся часть траншеи по всему участку засыпать до планировочных отметок ранее вынутым грунтом.  Уплотнение грунта осуществлять ручными трамбовками.

Засыпку траншеи в местах вскрытых действующих коммуникаций проводить в присутствии представителей соответствующих эксплуатационных организаций.

  • После окончательной засыпки траншеи, проложенные кабели должны быть выведены на поверхность в установленных местах согласно рабочему проекту. Свободные концы кабелей закрепить на вешках, установленных в местах их дальнейшего подключения и  соответственно  обозначить бирками.  Бирки должны быть изготовлены из влагомаслостойкого материала.

Произвести разделку концов кабеля.  Концы кабелей промаркировать,  и заизолировать клейкой лентой ПВХ.  Проверить  мегомметром на сопротивление изоляции  мегомметром на напряжение 500-1000 В. Сопротивление изоляции не должно быть менее 0.5 МОм.  По результатам измерений,  составляется  протокол  измерения  сопротивления  изоляции электропроводок. Части, подлежащие заземлению, - металлические оболочки и броня кабелей; соединительные и концевые муфты; кабельные конструкции; лотки; тросы, к которым прикреплены кабели; стальные трубы, в которых проложены кабели.
Броня и металлические оболочки кабелей должны быть надежно соединены между собой по всей длине кабельной линии и с металлическими корпусами соединительных и концевых муфт.
В случае применения термоусаживаемых муфт, выполненных из изолирующего материала, надежное соединение брони и металлической оболочки кабеля в пределах длины соединительной муфты обеспечивается гибким многопроволочным медным проводником длиной 1,0 м и площадью поперечного сечения 16...25 мм2, прокладываемым поверх трубки герметизации и присоединяемым к броне и оболочке обоих концов кабелей. На концах кабельных линий (у концевых муфт) медный провод заземления присоединяется к заземляющей магистрали.
Присоединение провода заземления к броне производится к обеим бронелентам, а для проволочной брони - по окружности ко всем проволокам.
Заземление стальных лотков осуществляется на обоих концах линий, т. е. не менее чем в двух местах. Если лотки используются в качестве заземляющих проводников, то должна быть обеспечена непрерывность электрической цепи.
Несущий трос и все металлические части, применяемые при прокладке кабелей на тросах, должны быть заземлены. Несущий трос заземляется с противоположных концов, т. е. в двух местах.
Короткие отрезки металлических, асбестовых, пластмассовых труб диаметром, в 1,5-2 раза большим наружного диаметра кабеля, предназначенные для механической защиты кабельных линий при прокладке их через стены и перекрытия, могут не заземляться, если проложенные в них кабели имеют металлическую оболочку или если помещения, в которые входят концы труб, относятся к категории без повышенной опасности.

Материально-технические ресурсы

Состав бригады представлен в таблице 3-1:

Таблица 3-1: Состав бригады по прокладке кабелей

№

п/п

Профессия

Разряд

Количество

человек

1

Мастер

1

2

Машинист электростанции

5

1

3

Машинист крана-кабелеукладчика

5

1

4

Электромонтажник

5

2

5

Геодезист

4

1

6

Землекоп

3

2

7

Водитель автомобиля

1

Итого

9

Потребность в машинах, механизмах и инструменте  представлена в таблице 3-2.

Таблица 3-2  Потребность в машинах, механизмах и инструменте

№п/п

наименование

тип

ед. изм.

Кол-во

примечание

1.

Набор электромонтажа

РЗ-10

комплект

1

2

Клещи ручные опрессовочные

ПК-1

шт.

1

3.

Мегомметр

ЭС 0210/02-Г

шт.

1

4.

Лопата

шт.

3

5.

Рулетка измерительная

шт.

1

6.

Теодолит

ГОСТ 10529-96

шт.

1

7.

Рейка нивелирная

ГОСТ

10528-90

шт.

1

8

Клейкая лента ПВХ

шт.

1

9

Кран-кабелеукладчик

шт.

1

10.

Дизельная электростанция

30 кВт

АД-30

шт.

1

11

Автомобиль

«УАЗ»

шт.

1

12

Шлифмашинка

«BOSH»

шт.

1

13

Устройство для затягивания проводов и кабелей в трубы

ПМТ

шт.

1

Требования к качеству и приемке работ

Организацию контроля и надзор за его выполнением возлагают на руководителя производственного подразделения и руководителя работ.

Операционный контроль и оценка качества работ по монтажу кабельных линий производятся в процессе работы и заключаются в систематическом наблюдении за соответствием выполняемых работ проекту и соблюдении требований документации, представленной в разделе 7.

Приборы и инструменты (за исключением простейших щупов, шаблонов), предназначенные для контроля качества материалов и работ, должны быть заводского изготовления и иметь паспорта, подтверждающие их соответствие требованиям Государственных стандартов или ТУ, утвержденных в установленном порядке.

Земляные работы, должны производиться с обеспечением требований качества и с обязательным операционным контролем, который заключается в систематическом наблюдении и проверке соответствия выполненных работ требованиям проектной и нормативной документации.

Выявленные в процессе контроля дефекты, отклонения от проекта и требований строительных правил или технологических инструкций должны быть исправлены до начала следующих операций (работ).

В период выполнения работ должна своевременно оформляться исполнительная производственная документация и акты промежуточной приемки.

Глубина котлованов и траншей для установки оборудования и прокладки кабелей должна соответствовать проекту и проверяется замерами.

В ходе выполнения работ по разработке траншей, прокладке кабелей и засыпке траншей  составляют акты на скрытые работы, а при завершении работ составляется акт по форме 2.33 ВСН 012-88 часть II.

Технические критерии контролируемых процессов и операций, средства контроля и исполнители приведены ниже в таблице 5-1.

Таблица 5-1 Технические критерии контролируемых процессов и операций

Наименование процессов подлежащих

контролю

Предмет

контроля

Инструментальный способ  контроля

Время

контроля

Ответственный

контролёр

Технические критерии оценки

качества

Входной

контроль

кабеля

Целостность кабелей и изоляции

Визуально,

мегомметр на U 2,5 кВ

Перед началом работ

Мастер

электромонтажник

Отсутствие повреждений изоляции, сопротивление не менее 0,5 МОм

Разбивка оси траншей

Отклонение оси траншей от проектной

Визуально,

ст. рулетка,  теодолит

До  нач.  разработки

Мастер, геодезист

Отклонение от оси траншей не более 0,1м.

Разработка

траншей

Ширина и глубина траншей

Визуально,

стальная рулетка

В процессе и по окончании разработки

Мастер, геодезист

Отклонение ширины траншеи не более 0,5м; увеличение глубины не более 0,1м; уменьшение глубины недопустимо.

Укладка трубы БНТ в траншею

Целостность, соответствие проекту

Визуально,

стальная рулетка

До  нач.  протаскивания кабеля

Мастер

электромонтажник

Отсутствие повреждений

Прокладка кабелей

Марка кабелей, запас по длине, целостность,

радиусы изгиба

Визуально,

стальная рулетка

Перед

засыпкой

Мастер,

руководитель работ

Укладка кабеля змейкой с запасом по длине 1-2%, Rизг>6d;  достаточный запас для дальнейшего подключения

Протаскивание кабеля через трубу БНТ

Целостность, запас по длине

Визуально

Перед

засыпкой

Мастер

электромонтажник

Отсутствие повреждений

Засыпка траншей и котлованов

Соответствие проекту;  осутствие крупных включений; наличие сигнальной ленты

Визуально

В процессе засыпки

Мастер

Грунт не должен содержать крупных включений, должна быть обеспечена целостность кабелей

Маркировка кабеля,

разделанных концов кабеля

Соответствие маркировки кабелей и кабельных выводов  проекту

Визуально

После  прокладки кабеля и разделки концов

Мастер

Маркировка кабельных выводов должна соответствовать проектной документации

Охрана труда и промышленная безопасность

При производстве работ по монтажу кабельных линий следует соблюдать требования охраны труда и промышленной безопасности.

Руководящие работники и специалисты организации по списку должностей, утвержденных руководителем организации, перед допуском к работе, а в дальнейшем периодически в установленные сроки, проходят проверку знания ими правил охраны и безопасности труда с учетом их должностных обязанностей и характера выполняемых работ.

Порядок проведения обучения и проверки знаний устанавливается в соответствии с МДС 12-16.2003 «Рекомендации по разработке локальных нормативных актов (стандартов предприятия), применяемых в системе управления охраной труда строительной организации».

К работам по монтажу кабельных линий могут быть допущены

рабочие:

• достигшие 18 лет;

• обученные безопасным методам и приемам производства работ, сдавшие экзамены квалификационной комиссии и получившие документы (удостоверения) на право производства работ;

• прослушавшие вводный инструктаж по охране труда и прошедшие инструктаж по технике безопасности на рабочем месте с росписью в журнале;

• прошедшие медицинский осмотр в соответствии с порядком, установленным Минздравом России.

Повторный инструктаж по технике безопасности должен проводиться для рабочих всех квалификаций и специальностей не реже одного раза в три месяца или немедленно при изменении технологии, условий или характера работ. Проведение инструктажа регистрируется в специальном журнале и наряде-допуске.

Работники, ранее не обученные безопасным методам труда по профессиям, в течение месяца со дня зачисления на работу должны быть обучены согласно ГОСТ 12.0.004-90 в объеме инструкций по охране труда для соответствующих профессий, составленных на основе СП 12-135-2003.

Все рабочие должны быть обеспечены защитными очками, спецодеждой, спецобувью и сертифицированными средствами индивидуальной защиты не ниже норм, предусмотренных в «Типовых отраслевых нормах бесплатной выдачи спецодежды, спец. обуви и других средств индивидуальной защиты работникам, занятым на строительных, строительно-монтажных и ремонтно-строительных работах (Приложение 3)», утвержденных постановлением Минтруда РФ №66 от 01.01.2001 г.

Персонал, эксплуатирующий средства механизации, оснастку, приспособления и ручные машины, до начала работ должен быть обучен безопасным методам и приемам работ с их применением согласно требованиям инструкций завода-изготовителя и инструкции по охране труда.

Не менее 10 % членов бригады должны быть обучены по оказанию первой доврачебной помощи, и иметь действующие аттестаты о прохождении соответствующих курсов.

На площадке производства работ по прокладке кабельных линий должна быть аптечка с медикаментами, носилки, фиксирующие шины и другие средства оказания пострадавшим первой доврачебной помощи.

Работники, занятые прокладкой кабелей, должны быть обеспечены санитарно-бытовыми помещениями (гардеробными, сушилками для одежды и обуви, помещениями для приема пищи, отдыха и обогрева и проч.) согласно соответствующим строительным нормам и правилам и коллективному договору или тарифному соглашению.

Подготовка к эксплуатации санитарно-бытовых помещений и устройств должна быть закончена до начала производства работ.

На рабочих местах работники должны быть обеспечены питьевой водой, качество которой должно соответствовать санитарным требованиям.

Все рабочие должны быть обеспечены защитными очками, спецодеждой, спецобувью и сертифицированными средствами индивидуальной защиты не ниже норм, предусмотренных в «Типовых отраслевых нормах бесплатной выдачи спецодежды, спец. обуви и других средств индивидуальной защиты работникам, занятым на строительных, строительно-монтажных и ремонтно-строительных работах (Приложение 3)», утвержденных постановлением Минтруда РФ №66 от 01.01.2001 г.

Средства индивидуальной защиты, выдаваемые рабочим, должны быть исправны и проверены, а сами рабочие обучены методам пользования ими.

Все лица, находящиеся на площадке производства работ, обязаны носить защитные каски.

Допуск на площадку производства работ посторонних лиц, а также работников в нетрезвом состоянии или не занятых на работах на данной территории, запрещается.

Территориально обособленные площадки работ обеспечиваются телефонной, мобильной связью или радиосвязью.

Любые работы, выполняемые вблизи от общественных автострад или вблизи от населенных пунктов, должны проводится под руководством ответственного руководителя работ.

На всех этапах работ должны соблюдаться правила пожарной безопасности в соответствии с ГОСТ 12.1.004-91*.

Производственные площадки оборудуются средствами пожаротушения согласно Правилам пожарной безопасности в Российской Федерации (ППБ-01-2003).

Строительные машины, механизмы и оборудование должны быть исправны и приспособлены для безопасного их использования, предусмотренного технической документацией на эксплуатацию.

Запрещается эксплуатация строительных машин без предусмотренных их конструкцией ограждающих устройств, блокировок, систем сигнализации.

При перемещении машин своим ходом, на буксире или на транспортных средствах должны соблюдаться требования «Правил дорожного движения».

Переносить материалы на носилках по горизонтальному пути разрешается только в исключительных случаях и на расстояние не более 50 м.

Погрузочно-разгрузочные работы с пылевидными и сыпучими материалами (глинистый порошок) проводятся с использованием средств индивидуальной защиты.

Допускается выполнять вручную погрузочно-разгрузочные операции с пылевидными материалами (глинопорошок) при температуре материала не более 40°С.

При ручной прокладке кабеля количество электромонтажников должно быть таким, чтобы  на каждого из них приходился участок кабеля массой не более 35 кг.

На всех этапах работ по прокладке кабелей должны соблюдаться правила пожарной безопасности в соответствии с ГОСТ 12.1.004-91*.

Проверку сопротивления  изоляции проводов проводит персонал с квалификационной группой по технике безопасности не ниже III.

Концы проводов и кабелей, которые в процессе испытания могут оказаться под напряжением, необходимо изолировать.

Специалист, проводящий работы по измерению сопротивления изоляции должен лично убедиться в том, что испытываемое изделие полностью обесточено.

Во время работы экскаватора землекопы должны находиться на расстоянии не менее 10 м от места действия его ковша.

Расстояние от края траншеи до кабельных барабанов, механизмов и приспособлений должно быть не менее ее глубины.

При производстве работ с применением грузоподъемного механизма не разрешается поднимать груз при нахождении людей в кузове или кабине автомобиля.

При затягивании кабеля в трубу руки работающего должны быть на расстоянии не менее 1м от торца трубы.

Эксплуатация ручных машин должна осуществляться при выполнении следующих требований:

• проверка комплектности и надежности крепления деталей, исправности защитного кожуха, кабеля (рукава) должна осуществляться при каждой выдаче машины в работу;

• до начала работы следует проверять исправность выключателя и машины на холостом  оду;

• при перерывах в работе, по окончании работы, а также при смазке, очистке, смене рабочего инструмента и т. п. ручные машины должны быть выключены и отсоединены от электрической сети;

• надзор за эксплуатацией ручных машин следует поручать специально выделенному для этого лицу.

Ручные электрические машины должны соответствовать требованиям соответствующих государственных стандартов.

В соответствии с межотраслевыми правилами охраны труда при эксплуатации электроустановок потребителей, лица, допускаемые к управлению ручными электрическими машинами, должны иметь I группу по электробезопасности, подтверждаемую ежегодно.

Устройство и эксплуатация электроустановок осуществляются в соответствии с требованиями Правил устройства электроустановок (ПУЭ), Правил техники безопасности при эксплуатации электроустановок потребителей (ПТБ), Правил технической эксплуатации (ПТЭЭП).

Перечень нормативной документации

Технологическая карта на прокладку кабелей,  разработана с учетом требований следующих документов:

• СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования;

• СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство;

• Правила устройства электроустановок (ПУЭ): ПУЭ издание 7-ое, 2008 г.

  • ПТЭЭП.  Правила технической эксплуатации.

• СНиП 3.05.07-85.  Системы автоматизации.

•  СНиП 3.05.06-85.  Электротехнические устройства.

  • ГОСТ  12.1.030-81. Электробезопасность. Защитное заземление. Зануление.

  • Правила противопожарного режима в РФ.

ЛИСТ ОЗНАКОМЛЕНИЯ


№

п/п

ФИО

Должность работника

Дата

Подпись
