И. М. МОСКАЛЕНКО, С. В. АНТОНЕНКО, А. А. ИВАНОВ
Научный руководитель – С. В. АНТОНЕНКО, доцент
Национальный исследовательский ядерный университет «МИФИ»
СИНТЕЗ ВТСП ПЛЕНОК
Приготовлены ВТСП пленки YBa2Cu3O7-x и HoBa2Cu3O7-x. Изучено влияние условий приготовления пленок на их критическую температуру. Критическая температура пленки состава HoBa2Cu3O7-x оказалась равной 86 К.
В НИЯУ МИФИ на кафедре «Компьютерного моделирования и физики наноструктур и сверхпроводимости» на установке PLD MBE 2000 в режиме лазерной абляции приготовлены YBa2Cu3O7-x и HoBa2Cu3O7-x.
Задачей данного исследования было изучение влияния условий приготовления на свойства пленок сверхпроводников [1]. Для решения задачи использовалась установка PLD MBE 2000, стехиометрические мишени состава YBa2Cu3O7-x и HoBa2Cu3O7-x и подложки SrTiO3 <100> размером 10x10 мм. Условия приготовления пленок следующие: энергия в импульсе лазера 200 мДж, частота следования импульсов 15 Гц, температура подложки во время осаждения 760° С, давление в камере 0,3Торр. После осаждения проводилось насыщение пленки кислородом при температуре 210-450° С. Критическая температура полученных пленок составила около 86 К. Начинается исследование поверхности образцов при помощи сканирующих зондовых микроскопов.

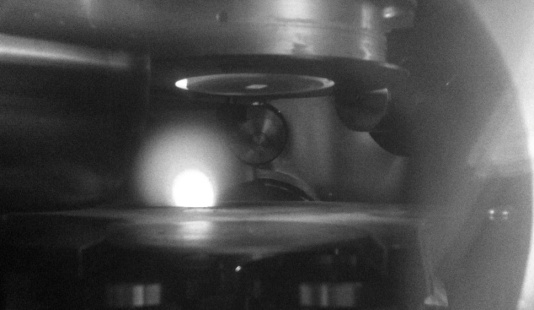

Рис.1. Процесс напыления.
Список литературы
Гоял. А. Токонесущие ленты второго поколения на основе высокотемпературных сверхпроводников. М.: URSS. 2009
