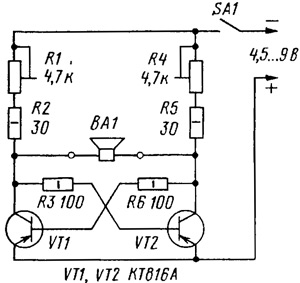

Итак, для настройки нужно собрать генератор [4], схема которого показана на рисунке. Транзисторы можно использовать любые соответствующей структуры и мощности, в том числе и германиевые. Подстроечные резисторы R1, R4 (мощностью не менее 1 Вт) позволяют установить амплитуду колебаний диффузора НЧ головки.
Настраивают фазоинвертор в такой последовательности. Из чертежного ватмана, свернув его в два слоя, изготавливают две трубки длиной 80... 100 мм и вставляют их в трубки фазоинвертора снаружи, обеспечив плотное прилегание ватмана к стенкам трубок. Подключают НЧ головку к генератору в качестве колебательного контура. Включив питание генератора, легким толчком по диффузору переводят генератор в режим автоколебаний; их частота будет равна резонансной частоте подвижной системы головки в данном акустическом оформлении. Перестраивают фазоинвертор, увеличивая или уменьшая длину трубок перемещением бумажных вставок на равные промежутки, определяют такое положение, при котором наблюдается максимальное колебание воздушной массы. Это свидетельствует о настройке фазоинвертора на частоту акустического резонанса НЧ головки в корпусе. Процедуру эту проводят несколько раз для лучшего определения момента максимального колебания воздуха. Затем определяют действующую длину трубок (длина вставки с трубкой составит примерно 120... 140 мм) и, отвернув заднюю стенку, устанавливают эту вставку изнутри на ту же длину. Для жесткости склеенные трубки обматывают медицинским бинтом, пропитанным клеем ПВАили эпоксидным. При переделке другого громкоговорителя АС длина трубок его фазоинвертора может быть другой; это связано с разбросом параметров НЧ головок.
